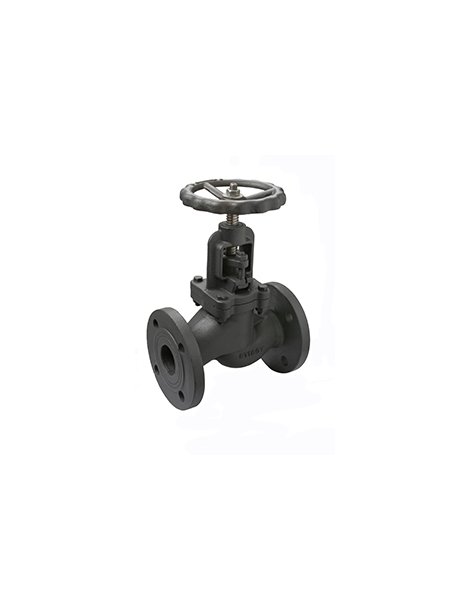

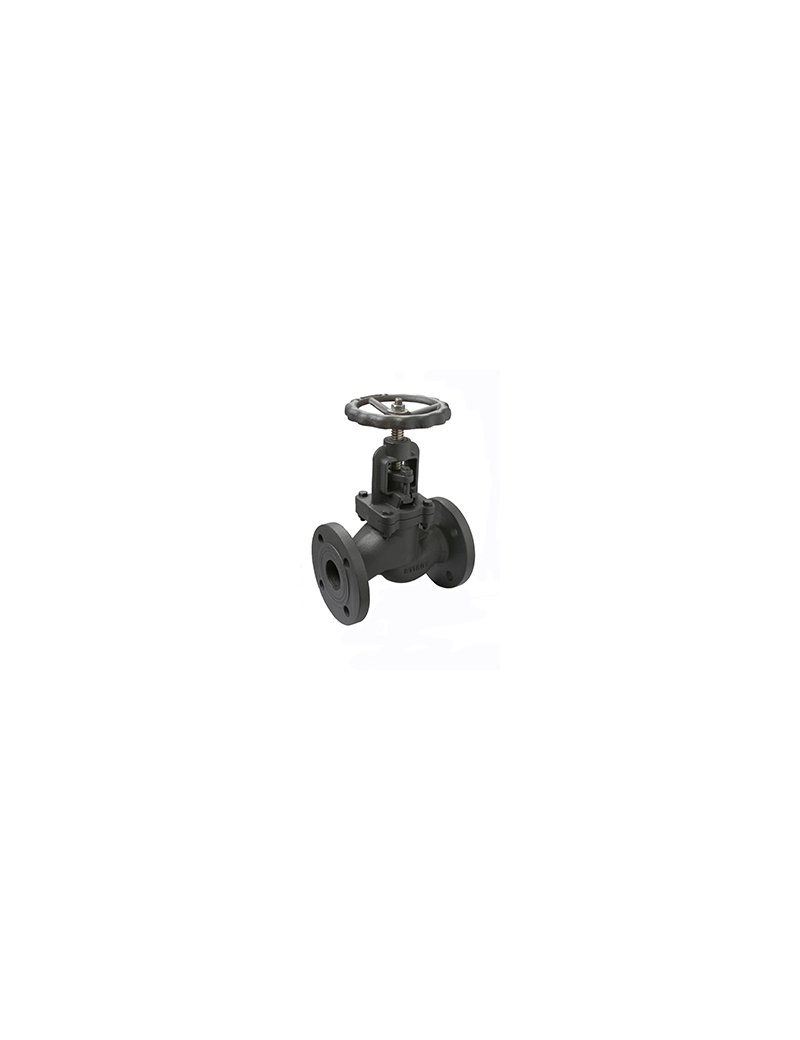

VALVOLA FLUSSO AVVIATO DN32
Caratteristiche
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da 0 °C a 120 °C
- Scartamento tra le flange: DIN 3202-1 F1 (UNI EN 558-1 Serie 1)
- Flange: secondo DIN 2501 (UNI EN 1092-2 PN 10/16)
- Prova di pressione: UNI EN 12266-1
- Mandrino e volantino: ascendenti
- Funzione: Valvola di controllo e chiusura, design unidirezionale
- Principali applicazioni: Sistemi idraulici, applicazioni industriali a pressioni e temperature moderate, acqua fredda/calda/surriscaldata, trattamento acque reflue, climatizzazione
Misure
| DN | L (mm) | H (mm) | W (mm) | D (mm) | K (mm) | b (mm) | n-Ød (mm) | Peso appros. (kg) |
| 32 | 180 | 253 | 120 | 140 | 100 | 18 | 4 - 19 | 7,0 |
Consigli per installazione
- Verificare la corretta corrispondenza delle flange e delle guarnizioni secondo le norme indicate.
- Installare la valvola rispettando il senso di flusso previsto dal design unidirezionale.
- Assicurarsi che la tubazione sia pulita e priva di impurità per evitare danni ai componenti interni.
- Accertarsi che tutte le connessioni siano serrate correttamente secondo le specifiche tecniche.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici sull'integrità della valvola e delle guarnizioni, in particolare in caso di utilizzo intenso.
- Pulire regolarmente le superfici esterne per prevenire accumuli di materiali o residui.
- In caso di anomalie di tenuta o di manovra, rivolgersi al personale specializzato per la sostituzione delle parti soggette a usura.
- Per utilizzi con fluidi particolarmente sporchi si consiglia una manutenzione più frequente.
Peso indicativo
7,0 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
