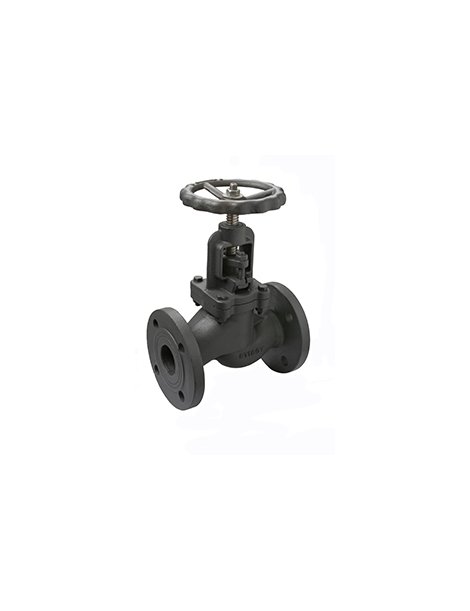

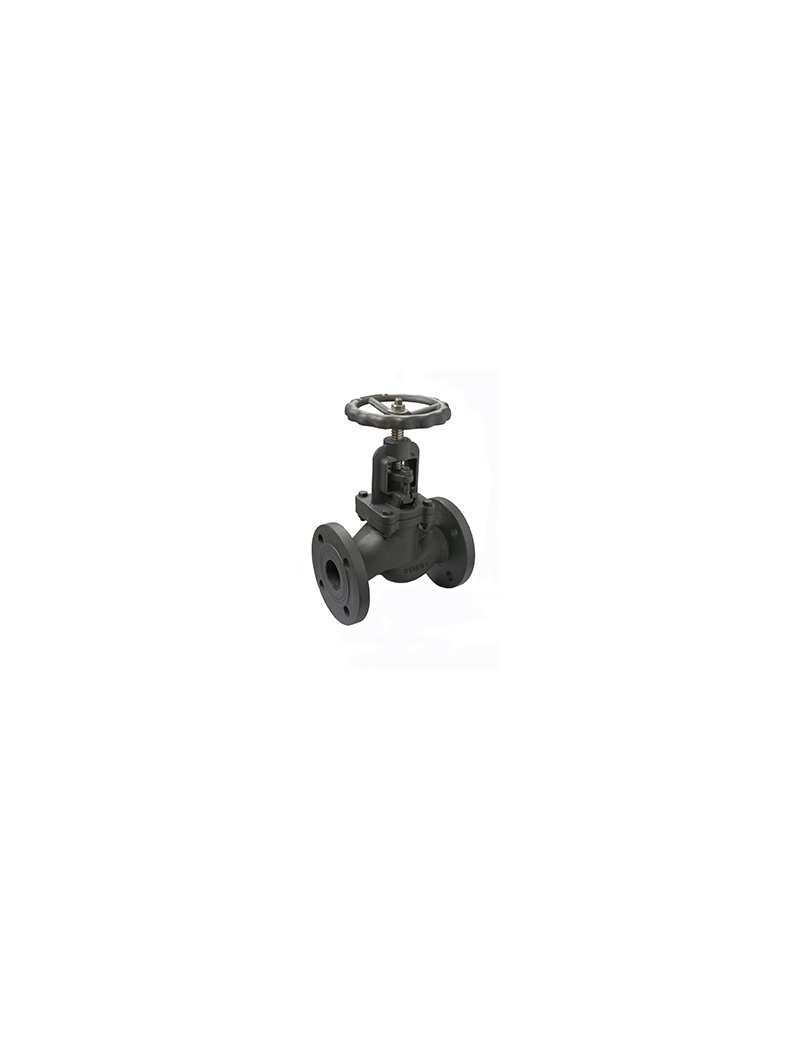

VALVOLA FLUSSO AVVIATO DN25

VALVOLA FLUSSO AVVIATO DN25

Caratteristiche

- Valvola di controllo e chiusura, design unidirezionale
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da 0 °C a 120 °C
- Mandrino e volantino ascendenti
- Scartamento tra le flange: DIN 3202-1 F1 (UNI EN 558-1 Serie 1)
- Flange: DIN 2501 (UNI EN 1092-2 PN 10/16)
- Prova di pressione: UNI EN 12266-1
- Applicabile per acqua fredda, calda e surriscaldata, HVAC e trattamento acque reflue

Misure

- DN: 25 mm
- Lunghezza (L): 160 mm
- Altezza (H): 201 mm
- Altezza asse (A): 120 mm
- Diametro Flangia (D): 115 mm
- Diametro Foro Flangia (K): 85 mm
- Numero/Fori: 4 - 14 mm
- Spessore flangia (b): 16 mm

Consigli per installazione

• Installare rispettando il senso di flusso indicato sulla valvola.
• Assicurarsi che la valvola sia compatibile con le pressioni e temperature dell’impianto.
• Montare la valvola tra flange secondo standard DIN/EN indicati.
• Eseguire l’installazione seguendo le norme tecniche vigenti e le buone pratiche di montaggio.

Raccomandazioni per la manutenzione

• Verificare periodicamente lo stato di usura di parti meccaniche.
• Controllare periodicamente la tenuta della valvola sotto pressione.
• Lubrificare il volantino e il mandrino se necessario.
• Effettuare ispezioni visive e funzionali in caso di usi gravosi o prolungati.

Peso indicativo

5,2 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
