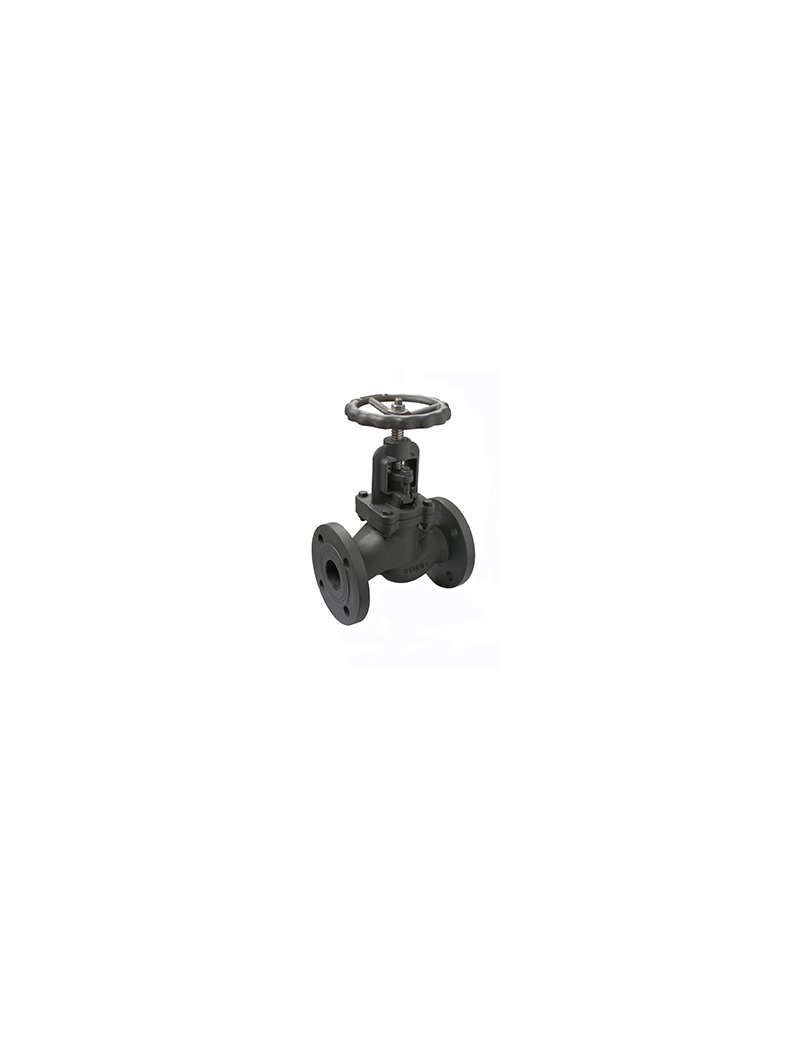

VALVOLA FLUSSO AVVIATO DN15
Caratteristiche:
- Pressione massima di esercizio: PN 16
- Temperatura operativa: da 0 °C a 120 °C
- Scartamento tra le flange: DIN 3202-1 F1 (EN 558-1 Serie 1)
- Dimensioni flangia: DIN 2501 (EN 1092-2 PN 10 / 16)
- Design unidirezionale
- Comando a volantino con stelo ascendente
- Valvola di intercettazione a flusso avviato
- Test di pressione secondo EN 12266-1
Misure
DN: 15
D: 130 mm
K: 95 mm
b: 65 mm
Foratura: 4 - 14 mm
Scartamento: 120 mm
Peso indicativo: 3,6 kg
Consigli per installazione
Montare la valvola tra flange conformi agli standard DIN 3202-1 F1 e EN 1092-2.
Assicurarsi che il senso di installazione sia conforme al flusso indicato.
Installare in sistemi idraulici e su linee con pressione e temperatura moderate.
Raccomandazioni per la manutenzione
- Verificare periodicamente la tenuta della guarnizione tra corpo e coperchio in grafite.
- Pulire regolarmente le superfici e il volantino da residui o impurità.
- Effettuare controlli delle condizioni generali alle temperature di esercizio.
Peso indicativo
3,6 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
