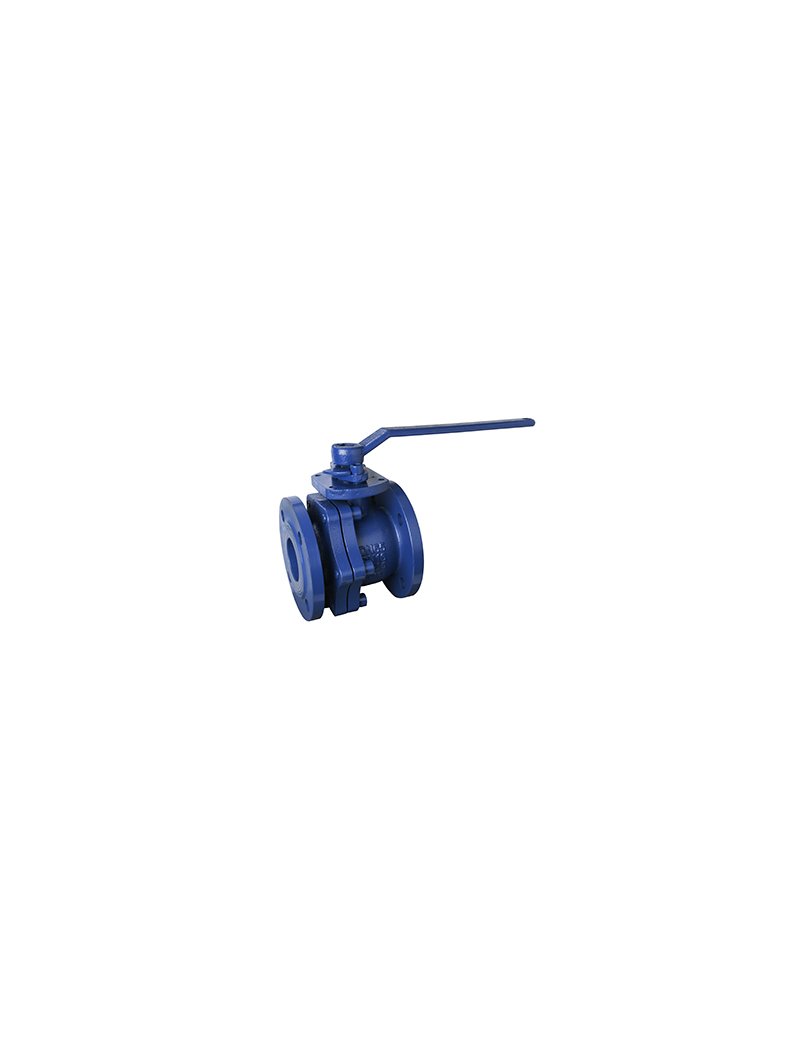

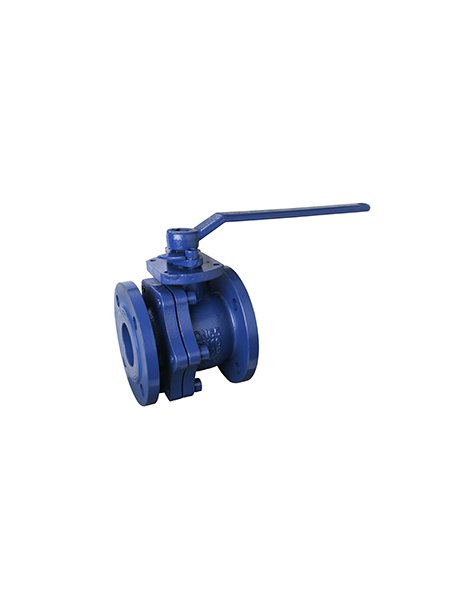

VF/570 VALV.BOLA FUND. DN 200

VF/570 VALV.BOLA FUND. DN 200
Codice fornitore: 9-VF570200

Caratteristiche

- Valvola a sfera flangiata a passaggio totale
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da -10°C a 150°C
- Bidirezionale, perdita di carico minima
- Scartamento tra le flange: DIN 3202-1 F18 (UNI EN 558-1 Serie 27)
- Flange secondo DIN 2501 (UNI EN 1092-2 PN 10/16)
- Rivestimento interno ed esterno "EPOXY" 250 µm
- Prova di pressione unitaria secondo UNI EN 12266-1
- Placca superiore ISO 5211 per montaggio attuatore
- Corpo: ghisa grigia GG 25 (EN-GJL-250)
- Sfera e stelo: acciaio inox AISI 304
- Sede: PTFE

Misure

- Diametro nominale: DN 200
- Attacchi: flangiati PN 10/16

Consigli per installazione

• Verificare la compatibilità dei materiali con il fluido trattato.
• Installare la valvola rispettando il senso del flusso, se richiesto dall'applicazione.
• Assicurarsi che le flange di collegamento siano correttamente allineate e pulite.
• Può essere installata in posizione orizzontale o verticale.
• In presenza di attuatore, seguire le istruzioni di montaggio ISO 5211.

Raccomandazioni per la manutenzione

• Eseguire ispezioni periodiche sulle tenute e sulle superfici di tenuta della sfera.
• Lubrificare gli organi mobili se richiesto.
• In caso di funzionamento con fluidi abrasivi, verificare con maggiore frequenza le condizioni della sfera e delle sedi.
• Sostituire i componenti soggetti a usura secondo necessità per garantire la tenuta.

Peso indicativo

87 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
