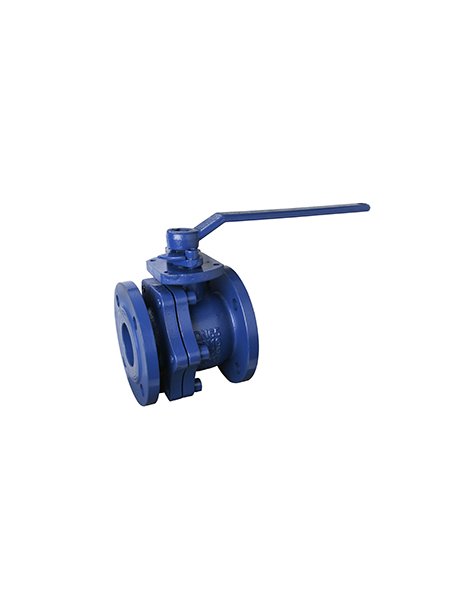

VF/570 VALV.BOLA FUND. DN 125
Caratteristiche
Valvola a sfera flangiata, passaggio diretto e totale, design bidirezionale, perdita di carico minima.
Chiusura rapida 90°, per servizio on/off.
Pressione di lavoro: PN 16.
Temperatura di funzionamento: da -10 °C a 150 °C.
Corpo: ghisa grigia GG25 (EN-GJL-250).
Sfera e stelo: acciaio inox AISI 304.
Sede: PTFE.
Rivestimento interno/esterno epossidico (250 μm).
Preparata per attuatore ISO 5211.
Prova di pressione: UNI EN 12266-1.
Flange: DIN 2501 (UNI EN 1092-2 PN 10/16).
Scartamento tra le flange: DIN 3202-1 F18 (EN 558-1 Serie 27).
Misure
DN: 125 mm
Flange: PN 10/16
Face to face (interasse tra le flange): secondo DIN 3202-1 F18
Consigli per l'installazione
- Verificare la compatibilità della valvola con il fluido di esercizio e i parametri di pressione e temperatura previsti dall'impianto.
- Installare la valvola rispettando l'interasse flange secondo DIN 3202-1 F18.
- Assicurarsi che gli organi di manovra siano facilmente accessibili per eventuale manutenzione.
- Montare la valvola in posizione che consenta la completa rotazione di 90° della leva o dell’attuatore.
- Effettuare il serraggio graduale delle viti sulle flange con chiave dinamometrica, seguendo uno schema incrociato.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici per verificare l’assenza di perdite sulle giunzioni flange/valvola.
- Controllare periodicamente lo stato del rivestimento epossidico e l’integrità della leva/stelo.
- Lubrificare le parti mobili secondo le linee guida dell’impianto.
- In caso di lunga inattività, azionare ciclicamente la valvola per prevenire blocchi.
- Utilizzare solo ricambi originali per la sostituzione di guarnizioni e sedi.
Peso indicativo
Peso: circa 57,3 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
