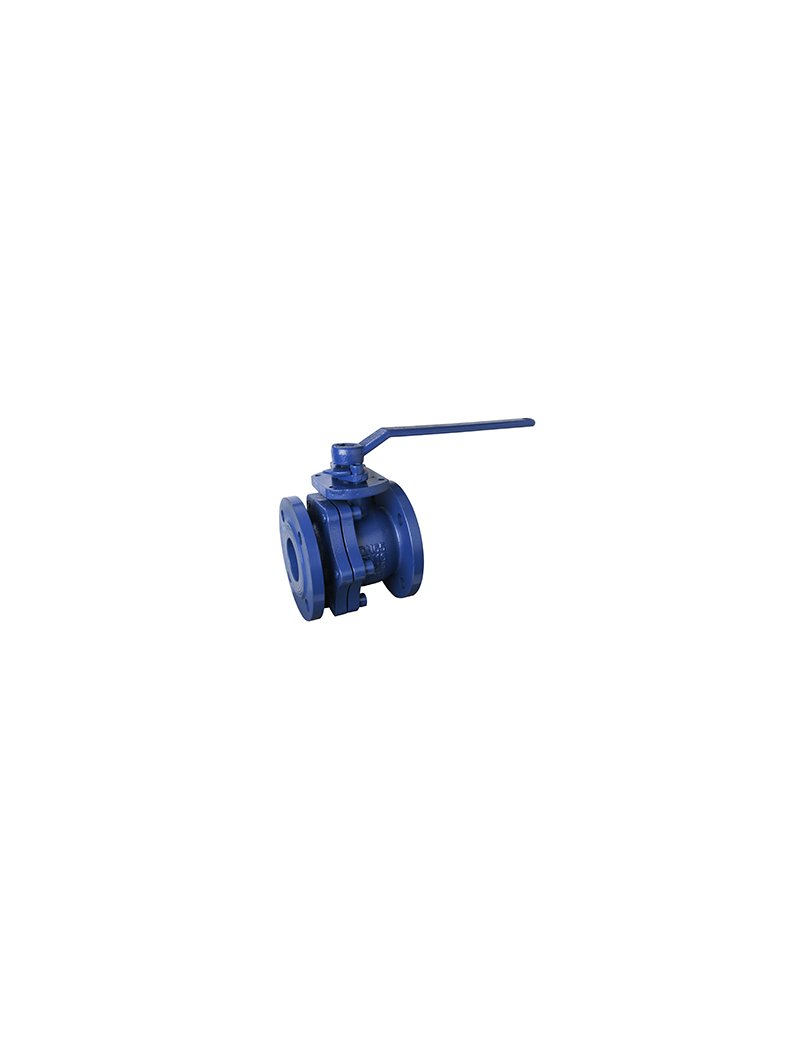

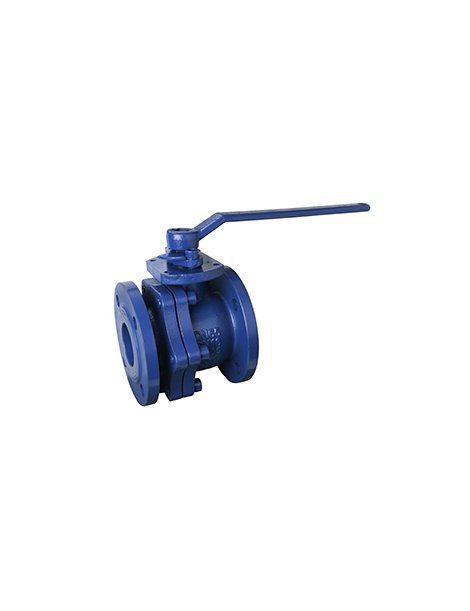

VF/570 VALV.BOLA FUND. DN 65
Caratteristiche
- Tipologia: Valvola a sfera flangiata DN 65
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da -10 °C a 150 °C
- Corpo: ghisa grigia GG25 (EN-GJL-250)
- Sfera: acciaio inox AISI 304
- Sede: PTFE
- Stelo: acciaio inox AISI 304
- Guarnizioni: PTFE
- Collegamento flangiato: secondo DIN 2501 (EN 1092-2 PN 10/16)
- Foratura superiore ISO 5211 per attuatore
- Passaggio totale, bidirezionale, apertura/chiusura rapida (1/4 di giro)
- Basso calo di pressione
Misure
| DN | 65 mm |
| Lunghezza (L) | 330 mm |
| Diametro Flangia (D) | 185 mm |
| Altezza (H) | 161 mm |
| Interasse Fori (K) | 145 mm |
| N° Fori / Ø Fori | 4 x 19 mm |
Consigli per installazione
- L’installazione deve avvenire secondo le norme tecniche e di buona pratica in vigore.
- Verificare la pulizia delle tubazioni prima del montaggio per evitare danni a sfera e sede.
- Si consiglia l’installazione con valvola chiusa; serrare gradualmente e uniformemente i bulloni delle flange.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici sui serraggi e assenza di perdite.
- Se necessario, lubrificare le parti mobili secondo le istruzioni tecniche del prodotto.
- Nel caso di utilizzo con fluidi particolarmente aggressivi, aumentare la frequenza dei controlli.
Peso indicativo
20,1 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
