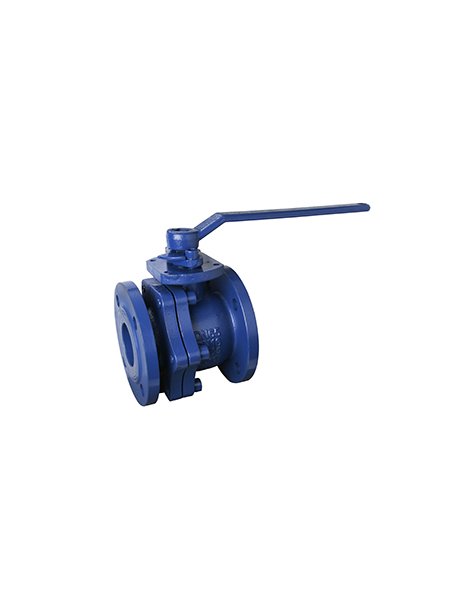

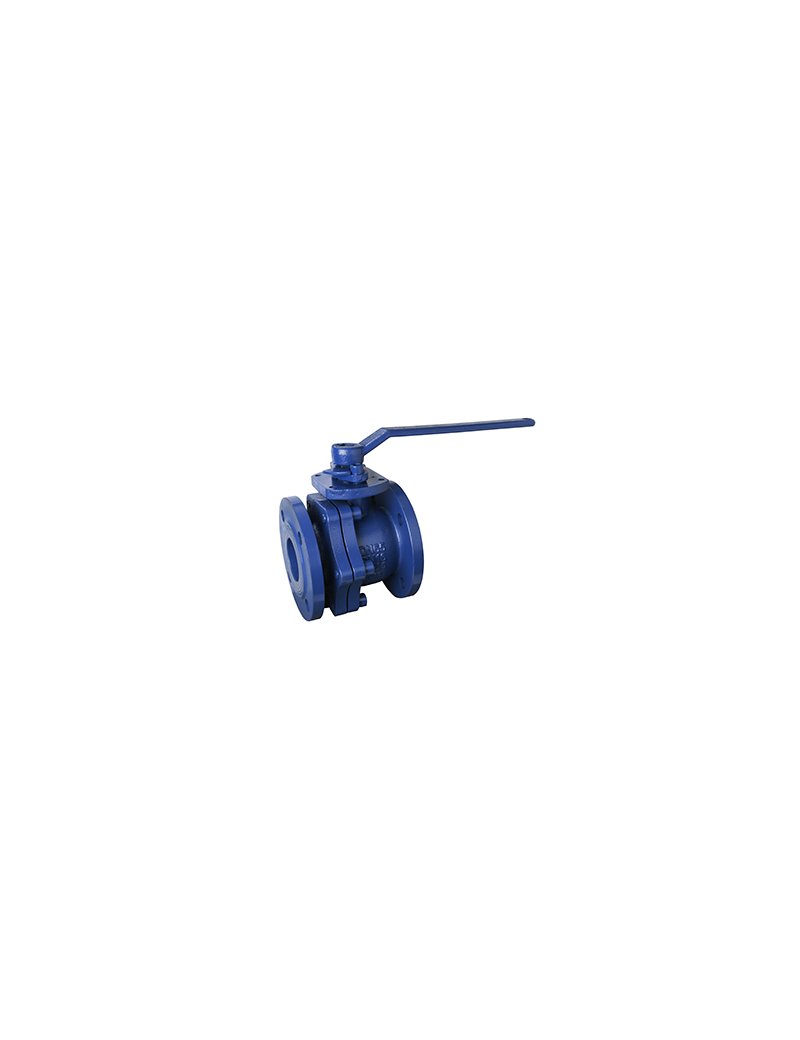

VF/570 VALV.BOLA FUND. DN 50
Caratteristiche
Valvola a sfera flangiata a passaggio totale, bidirezionale, chiusura rapida con leva 1/4 di giro (90°). Pressione di lavoro PN 16. Temperatura di lavoro: da -10 °C a +150 °C. Scartamento tra flange secondo DIN 3202-1 F18 (UNI EN 558-1 Serie 27). Flange secondo EN 1092-2 PN 10/16. Leva per attuatore secondo ISO 5211. Minima perdita di carico.
Misure
| Diametro nominale (DN) | 50 mm |
| Scartamento tra flange (L) | 140 mm |
| Altezza (H) | 121 mm |
| Lunghezza (W) | 220 mm |
| Foratura flange | PN 10/16 |
Consigli per installazione
- Verificare la compatibilità della valvola con il fluido, la pressione e la temperatura dell’impianto.
- Installare la valvola su tubazioni in pressione con le flange correttamente allineate ed i bulloni serrati uniformemente.
- Assicurarsi che la posizione aperto/chiuso sia conforme alle esigenze dell’impianto.
Raccomandazioni per la manutenzione
- Eseguire periodicamente controlli sull’integrità delle guarnizioni e dei componenti mobili.
- Lubrificare periodicamente la leva e l’asta per garantire la funzionalità ottimale del movimento.
- Pulire da eventuali incrostazioni o depositi che possano ostacolare la chiusura/apertura.
Peso indicativo
7,8 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
