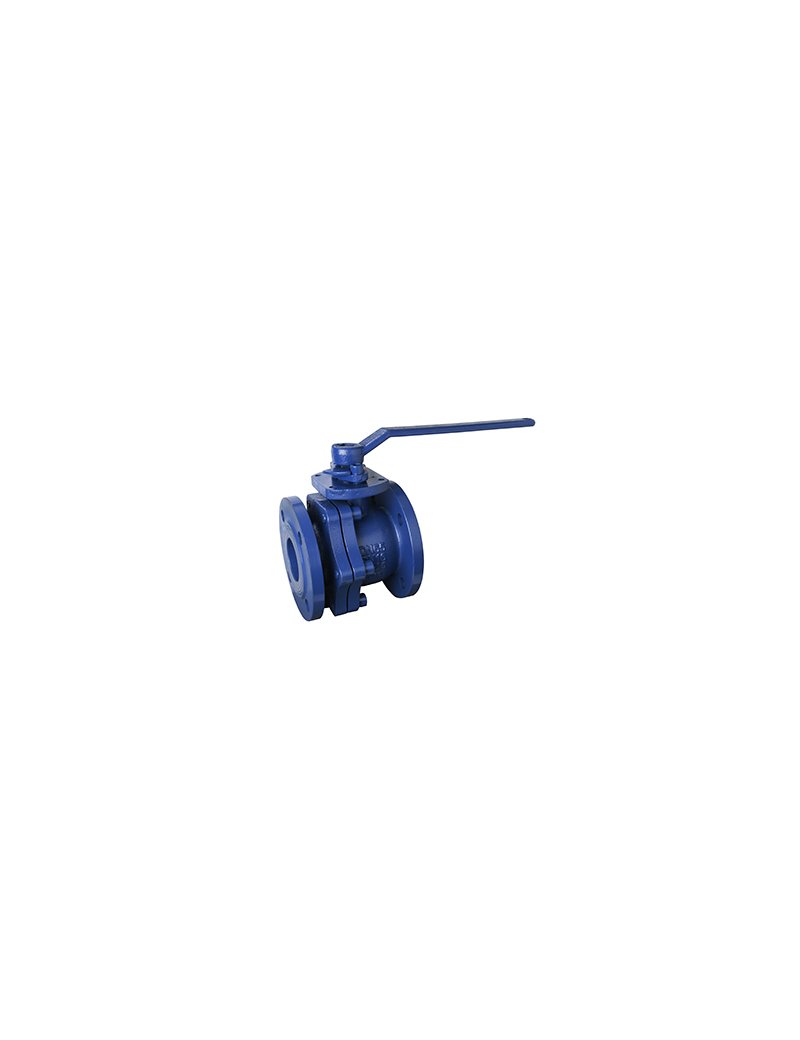

VF/570 VALV.BOLA FUND. DN 40

109,26 €
IVA esclusa
Valvola a sfera flangiata DN 40 in ghisa GG25, passaggio totale, per acqua e impianti idrici, pressione max PN 16, temperatura di esercizio -10 °C/+150 °C, montaggio rapido e manutenzione facilitata.
Quantità
Acquista ora

Non trovi il prodotto con le caratteristiche desiderate?
Chiamaci allo 031.692096 o scrivici a info@atecom.it.

VF/570 VALV.BOLA FUND. DN 40
Codice fornitore: 9-VF570040


Caratteristiche

  • Valvola a sfera flangiata a passaggio totale.
  • Corpo in ghisa grigia GG 25 (EN-GJL-250).
  • Sfera e stelo in acciaio inox AISI 304.
  • Sede di tenuta in PTFE.
  • Connessioni flangiate secondo DIN 2501 (EN 1092-2 PN 10/16).
  • Scartamento tra le flange: DIN 3202-1 F18 (EN 558-1 Serie 27).
  • Chiusura rapida a 1/4 di giro (90°) con servizio ON/OFF.
  • Progettata per installazioni bidirezionali, con minima perdita di carico.
  • Comando manuale a leva, predisposta per attuatore (flangia ISO 5211).
  • Applicazioni: sistemi idraulici, impianti idrici e di pompaggio.

Misure

Diametro nominale (DN)40 mm
PN10/16
Lunghezza (L)220 mm
Diametro flangia (D)150 mm
Interasse fori (K)110 mm
Fori di fissaggio (n x Ø)4 x 19 mm
Altezza totale (H)140 mm
Larghezza leva (W)50 mm

Consigli per l'installazione

  • Verificare la compatibilità della valvola con il fluido utilizzato e le condizioni di esercizio.
  • Installare seguendo le disposizioni delle norme tecniche aggiornate e buone pratiche di installazione.
  • Rispettare l’allineamento delle tubazioni per non sollecitare le flange.
  • Stringere i bulloni con una coppia uniforme incrociando l’ordine di serraggio.
  • Assicurarsi che la valvola sia completamente aperta o chiusa secondo necessità per l’avviamento.

Raccomandazioni per la manutenzione

  • Controllare periodicamente l’integrità delle guarnizioni e dei componenti esposti.
  • Lubrificare gli organi mobili secondo manuale ove previsti interventi (di norma manutenzione ridotta su tenute PTFE).
  • In caso di inutilizzo prolungato, effettuare azionamenti periodici della sfera.
  • Non forzare la leva: se si riscontrano anomalie, verificare la presenza di corpi estranei o usura interna.

Peso indicativo

7,8 kg


La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.

VF570040
8432388190578
