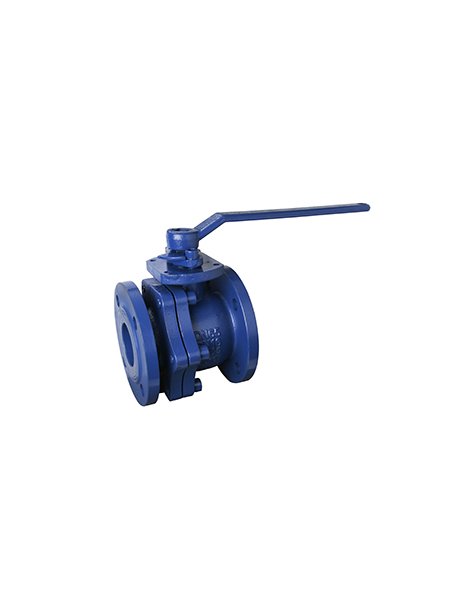

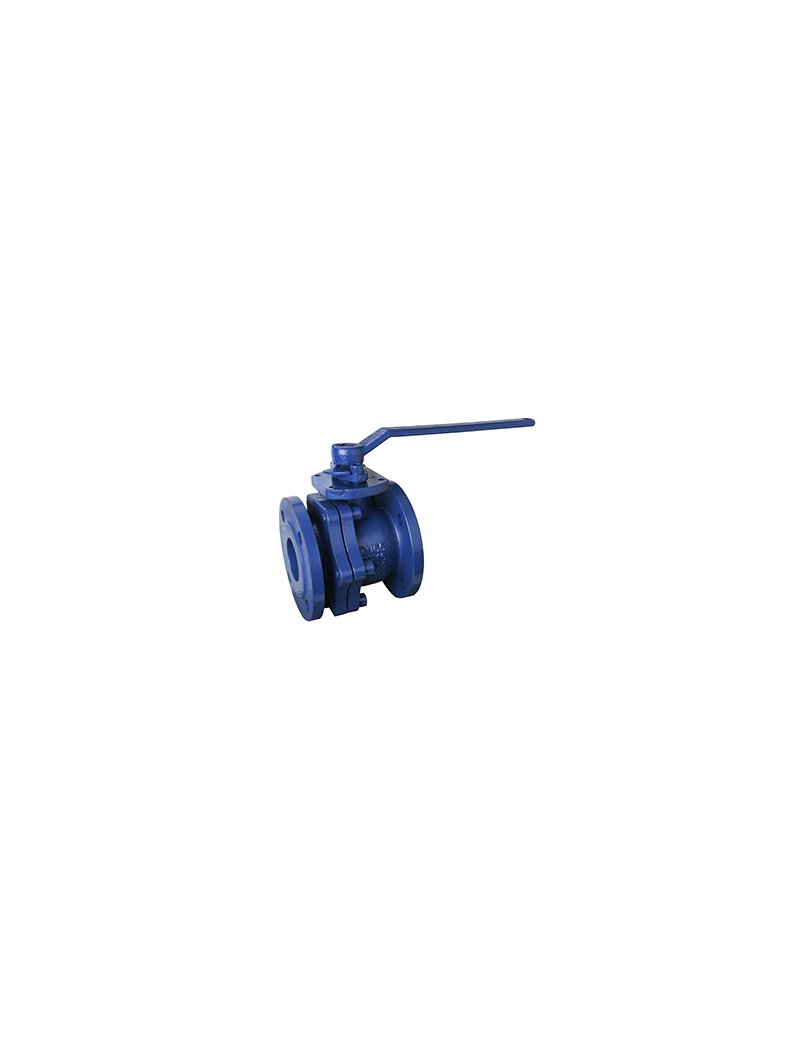

VF/570 VALV.BOLA FUND. DN 32 - Codice Fornitore: 9-VF570032
Caratteristiche
- Valvola a sfera flangiata, DN 32
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da -10°C a +150°C
- Corpo in ghisa grigia GG 25 (EN-GJL-250)
- Sfera e stelo: acciaio inox AISI 304
- Sede: PTFE
- Guarnizioni di tenuta in elastomero
- Rivestimento interno/esterno: EPOXY 250 µm
- Scartamento fra le flange: DIN 3202-1 F18 (UNI EN 558-1 Serie 27)
- Dimensioni flange: DIN 2501 (UNI EN 1092-2 PN 10/16)
- Attacco superiore ISO 5211 per automazione
- Chiusura rapida, movimento a 90°
- Bidirezionale, passaggio totale, perdita di pressione minima
Misure
| Diametro nominale | DN 32 |
| Pressione nominale | PN 16 |
| Scartamento flange (L) | 130 mm |
| Diametro foro flangia | 105 mm |
| Altezza totale | 160 mm |
| Fori di fissaggio | 4 x Ø19 mm |
Consigli per installazione
- Assicurarsi che le superfici di accoppiamento delle flange siano pulite e prive di detriti.
- Utilizzare guarnizioni idonee alle condizioni di esercizio e compatibili con il fluido trattato.
- Serrare i bulloni progressivamente per garantire una distribuzione uniforme della pressione.
- Verificare che la valvola sia nella posizione corretta (aperta/chiusa) e correttamente orientata rispetto al flusso.
- Controllare la compatibilità del dispositivo di automazione, se previsto, con l’attacco ISO 5211.
Raccomandazioni per la manutenzione
- Effettuare ispezioni periodiche verificando la tenuta delle guarnizioni.
- Lubrificare le parti mobili, se necessario, secondo le indicazioni del produttore.
- In condizioni di esercizio gravose (alte temperature, fluidi aggressivi), aumentare la frequenza dei controlli.
- In caso di usura dei componenti di tenuta, sostituirli utilizzando ricambi originali.
- Mantenere pulito l’esterno della valvola per prevenire la corrosione e agevolare eventuali interventi.
Peso indicativo
6,3 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
