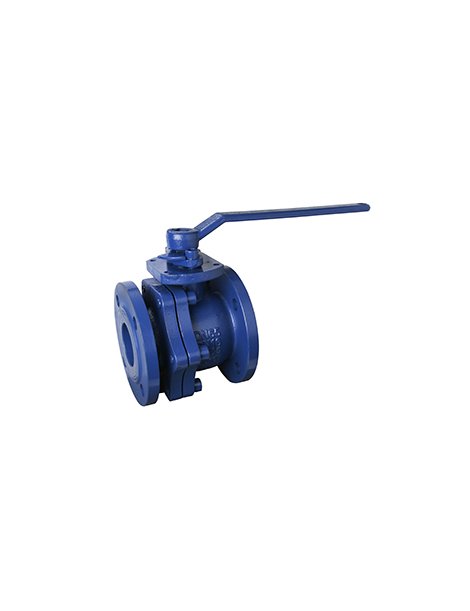

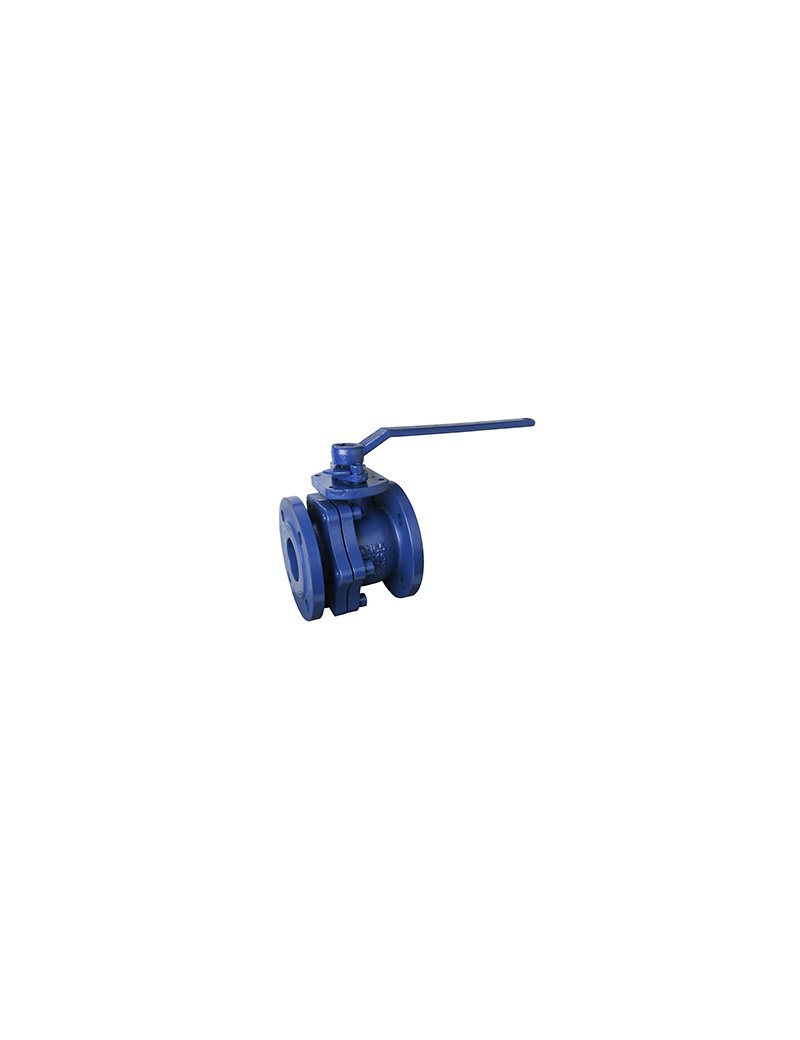

VF/570 VALV.BOLA FUND. DN 25

VF/570 VALV.BOLA FUND. DN 25

Caratteristiche

- Valvola a sfera flangiata per servizi idraulici e impianti di approvvigionamento idrico e di pompaggio.
- Chiusura rapida 1/4 di giro (90°) per servizio ON/OFF.
- Passaggio totale e diritto.
- Design bidirezionale.
- Minima perdita di carico.
- Pressione di lavoro: PN 16.
- Temperatura di lavoro: da -10°C a +150°C.
- Scartamento tra flange: DIN 3202-1 F18 (UNI EN 558-1 Serie 27).
- Dimensioni flange: DIN 2501 (UNI EN 1092-2 PN 10/16).
- Rivestimento interno/esterno epossidico 250 µm.
- Flangia superiore ISO 5211 per attuatore.
- Tenute: PTFE.
- Sfera e stelo: Acciaio Inox AISI 304.
- Corpo: Ghisa grigia GG 25 (EN-GJL-250).

Misure

Consigli per installazione

• Verificare la pulizia delle tubazioni prima dell’installazione.
• Installare la valvola seguendo le indicazioni di flusso riportate sul corpo.
• Assicurarsi che le flange siano allineate correttamente per evitare tensionamenti.
• Serraggio graduale e omogeneo dei bulloni delle flange.

Raccomandazioni per la manutenzione

• Effettuare controlli periodici dell’integrità del rivestimento e delle tenute.
• Azionare periodicamente la valvola per prevenire blocchi.
• In caso di perdite, sostituire tempestivamente le guarnizioni o le parti usurate.

Peso indicativo

4,5 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
