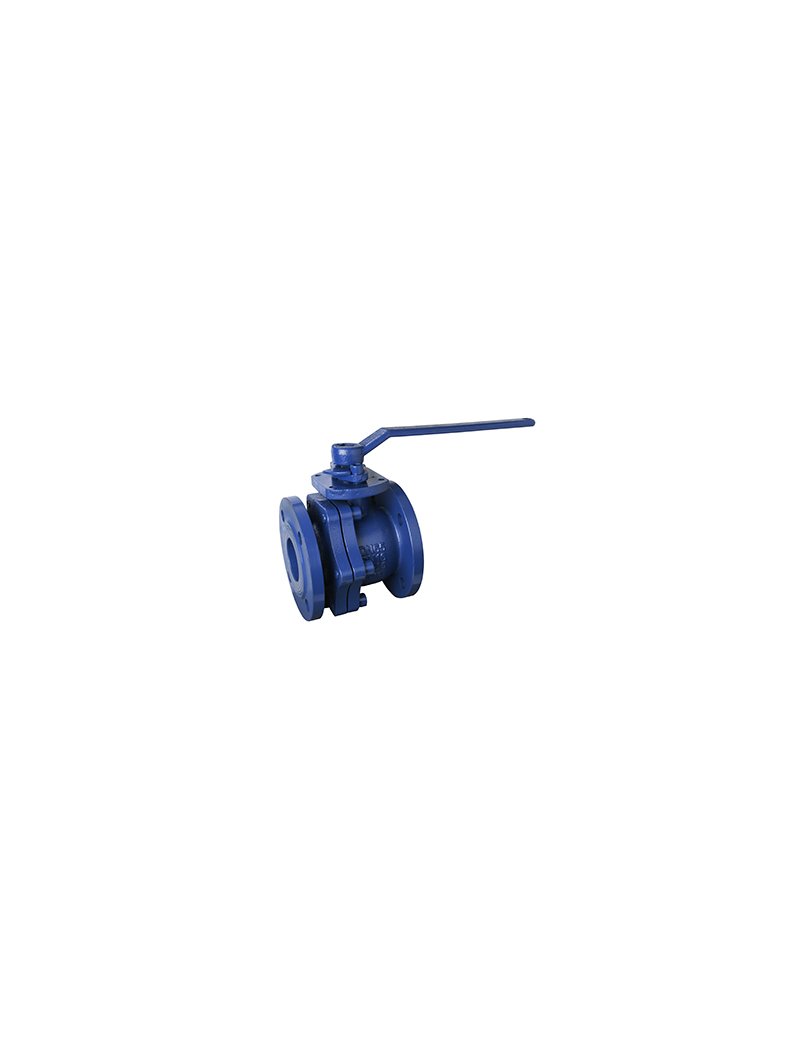

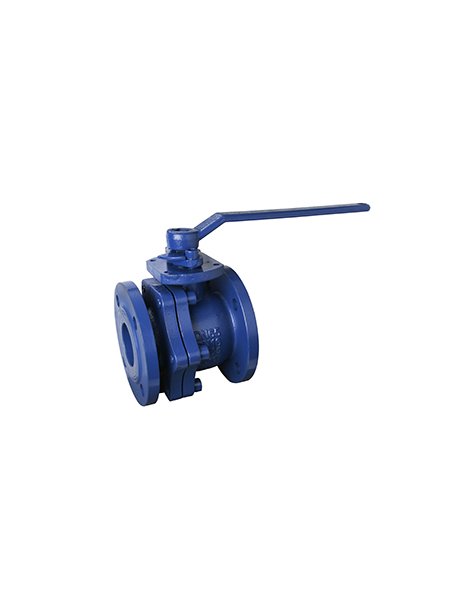

VF/570 VALV.BOLA FUND. DN 20
  • VF/570 VALV.BOLA FUND. DN 20
  • VF/570 VALV.BOLA FUND. DN 20

VF/570 VALV.BOLA FUND. DN 20

67,70 €
IVA esclusa
Valvola a sfera flangiata DN 20, corpo in ghisa rivestito e sfera inox, pressione PN16, temperatura esercizio -10/+150 °C, per impianti industriali e idrici. Peso 3,3 kg.
Quantità
Acquista ora

Non trovi il prodotto con le caratteristiche desiderate?
Chiamaci allo 031.692096 o scrivici a info@atecom.it.

VF/570 VALV.BOLA FUND. DN 20

Caratteristiche

  • Valvola a sfera flangiata per uso industriale, sistemi idrici, irrigazione, climatizzazione, oli lubrificanti e aria compressa.
  • Corpo in ghisa grigia GG 25 (EN-GJL-250), rivestimento interno/esterno EPOXY 250 µm.
  • Sfera e stelo in acciaio Inox AISI 304, sede in PTFE.
  • Passaggio diritto e totale, design bidirezionale, perdita di carico minima.
  • Flange conformi a DIN 2501 (UNI EN 1092-2 PN 10/16), scartamento DIN 3202-1 F18 (EN 558-1 Serie 27).
  • Pressione di lavoro: PN16.
  • Temperatura di esercizio: da -10 °C a +150 °C.
  • Predisposta per attuatore ISO 5211.

    • Misure

  • DN: 20 mm
  • Dimensioni flangia: PN 10/16
  • Dimensioni principali (mm):
    • L (lunghezza): 115
    • H (altezza): 86
    • W (larghezza): 130
    • D (diametro flangia): 105
    • k: 75
    • g: 58
    • b: 16
    • N-h: 4 – 14

    Consigli per installazione

  • Installare la valvola su tubazioni in posizione orizzontale o verticale.
  • Assicurarsi che gli attacchi flangiati siano compatibili con DIN 2501/EN 1092-2 PN 10/16.
  • Mantenere la pulizia delle superfici di tenuta prima del montaggio.
  • Stringere i bulloni delle flange con la corretta coppia consigliata.

    • Raccomandazioni per la manutenzione

  • Verificare periodicamente l’assenza di perdite sulle flange e sulla tenuta dello stelo.
  • Manovrare la valvola almeno una volta ogni sei mesi per prevenire bloccaggi.
  • Pulire eventuali incrostazioni esterne per garantire la durata del rivestimento e delle superfici metalliche.
  • Effettuare controlli di pressione, secondo normativa UNI EN 12266-1, a intervalli regolari.

    • Peso indicativo

    3,3 kg


    La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
    VF570020
    8432388190547
