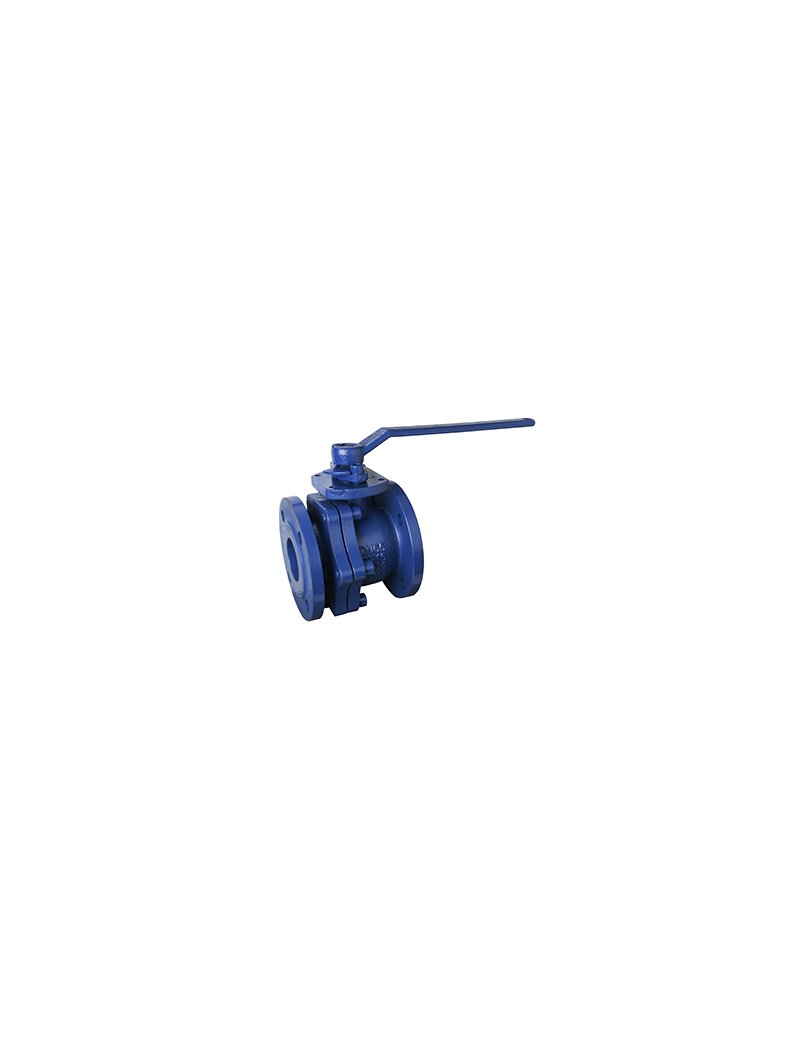

VF/570 VALV.BOLA FUND. DN 15
Caratteristiche
Valvola a sfera flangiata, passaggio diretto e totaleDesign bidirezionale, chiusura rapida, 90° rotazionePressione di lavoro: PN 16Temperatura di lavoro: da -10°C a 150°CRivestimento interno/esterno: Epoxy 250 µmPlacca superiore ISO 5211 per attuatoreProva di pressione: UNI EN 12266-1Perdita di carico minimaCorpo: ghisa grigia GG 25 (EN-GJL-250)Sfera: acciaio inox AISI 304Sede: PTFE
Misure
| DN | d (mm) | L (mm) | H (mm) | W (mm) | Flange EN 1092-2 PN 10/16 | Peso(Kg) |
| 15 | 15 | 115 | 86 | 130 | 10/16 | 2.6 |
Consigli per installazione
Assicurarsi che le superfici di accoppiamento delle flange siano pulite e prive di detriti.Installare la valvola rispettando il senso del flusso e fissare adeguatamente le flange seguendo gli standard DIN.Verificare la compatibilità con l’attuatore se previsto, utilizzando la placca superiore ISO 5211.Effettuare una prova di tenuta secondo UNI EN 12266-1 se richiesta.
Raccomandazioni per la manutenzione
Effettuare controlli periodici visivi per eventuali segni di corrosione o danneggiamenti.Lubrificare il meccanismo della valvola secondo le indicazioni, se necessario.Verificare periodicamente la tenuta delle flange e la funzionalità del passaggio a sfera.Utilizzare solo ricambi originali per la sostituzione di componenti interni.
Peso indicativo
2,6 Kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
