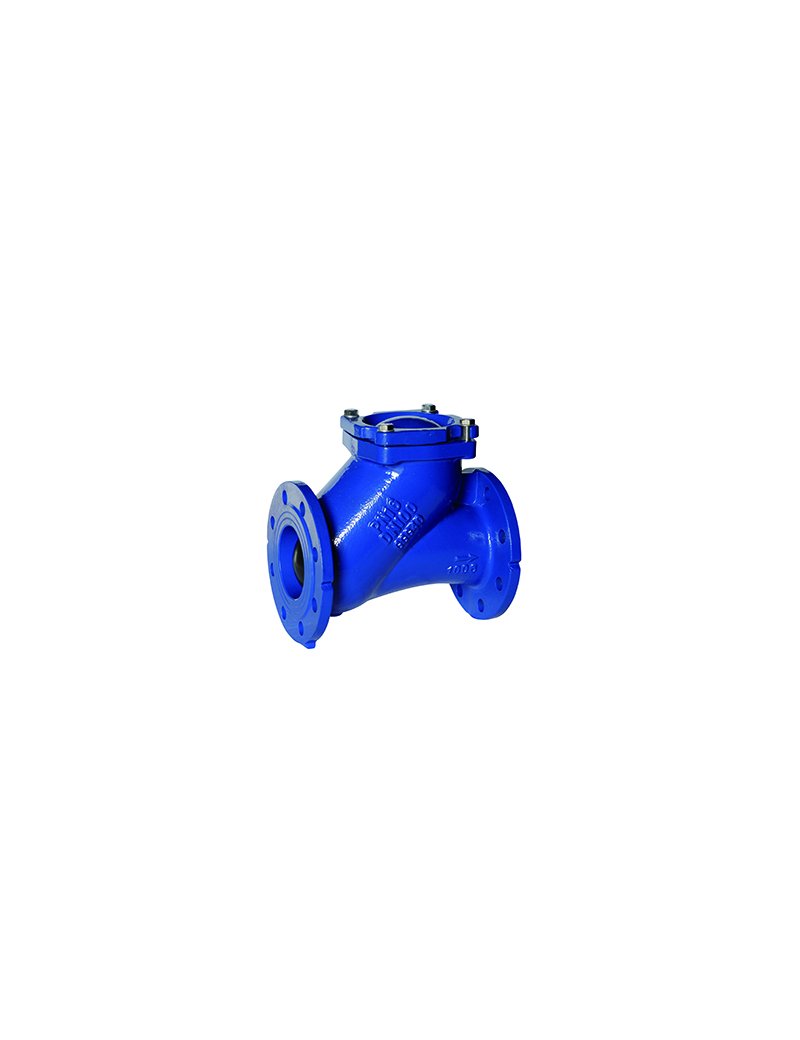

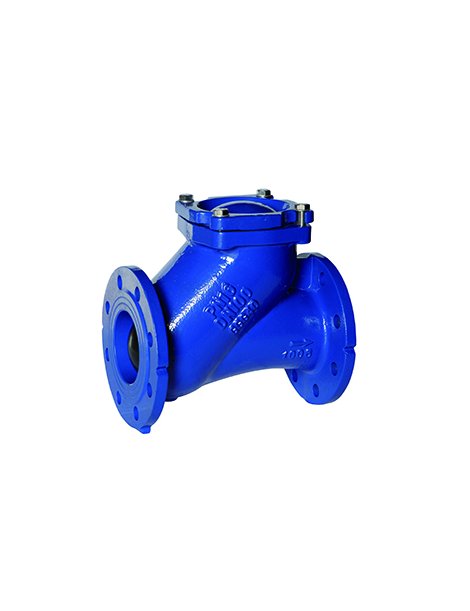

VF/550 VALV. RITENZ A PALLA FLANGIATA NBR PN10 DN300 - Cod. produttore: 9-VF550301
Caratteristiche
- Valvola di ritegno a palla flangiata, progettata per il pompaggio e la purificazione di acque reflue urbane o industriali, liquidi contaminati, densi e viscosi e oli
- Passaggio totale, perdita di carico minima
- Design unidirezionale
- Palla rivestita in NBR
- Installabile sia in posizione orizzontale che verticale
- Rivestimento interno ed esterno epossidico, spessore 250 µm
- Prova di pressione unitaria secondo UNI EN 12266-1
Misure
| Dimensione Nominale (DN) | 300 |
| PN | 10 |
| Lunghezza (L) | 490 mm |
| Altezza (H) | 700 mm |
| Diametro flangia (D) | 445 mm |
| Interasse fori (K) | 400 mm |
| Numero fori flangia | 12 x 22 mm |
Consigli per installazione
- Adatta per installazione sia orizzontale che verticale, su tubazioni con flangia secondo norme UNI EN 1092-2 PN10/16
- Assicurarsi che il verso di montaggio sia conforme al passaggio unidirezionale del flusso
- Verificare il corretto allineamento delle flange e la tenuta delle guarnizioni per evitare perdite
Raccomandazioni per la manutenzione
- La semplicità costruttiva garantisce bassi interventi manutentivi
- Effettuare periodicamente controlli visivi sulle guarnizioni e sull’integrità della palla
- In caso di impurità persistenti che limitano il movimento della palla, procedere con ispezione e pulizia interna
Peso indicativo
242 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
