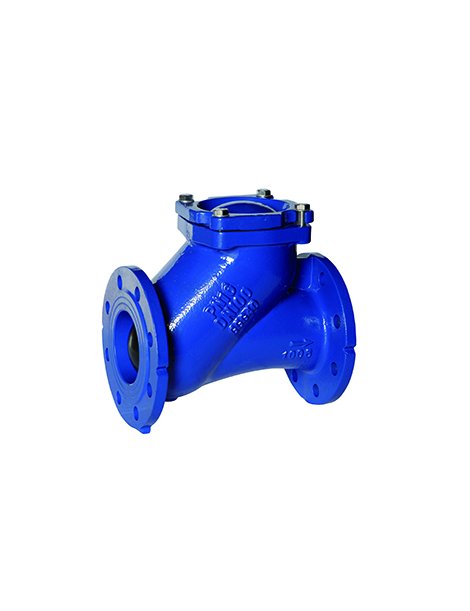

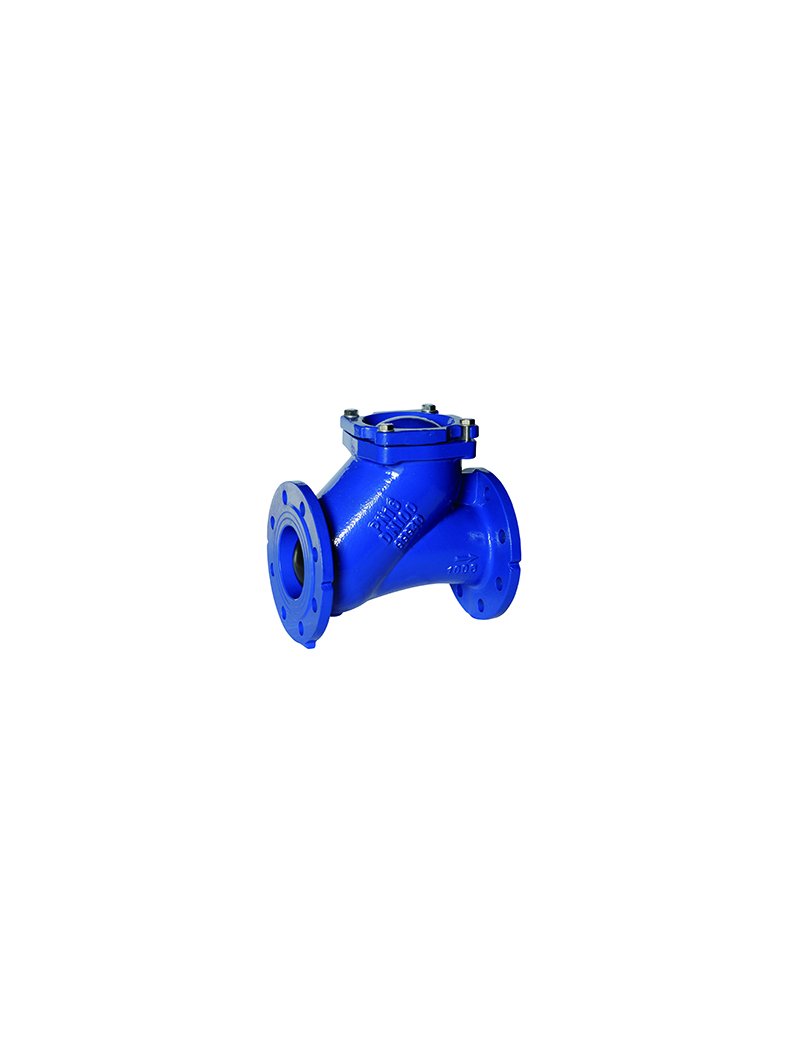

Valvola di ritegno a palla flangiata PN16 DN250
Caratteristiche tecniche
La valvola di ritegno a palla flangiata è un componente affidabile progettato per applicazioni di pompaggio e purificazione. Caratterizzata da un design unidirezionale, garantisce il passaggio totale del fluido con perdita di carico minima.
Pressione di lavoro: PN 16
Temperatura di lavoro: da -10 °C a 80 °C
Sfera rivestita in NBR (gomma nitrilica) per garantire perfetta tenuta e chiusura silenziosa
Dimensioni della flangia: UNI EN 1092-2 PN 10 / 16
Scartamento tra le flange: DIN 3202-1 F6 (UNI EN 558-1 Serie 48)
Rivestimento interno ed esterno EPOXY, 250 µm
Prova di pressione unitaria: UNI EN 12266-1
Applicazioni consigliate
La valvola è ideale per:
Purificazione e pompaggio di acque reflue urbane o industrialiLiquidi contaminati, densi e viscosiOliMisure e dimensioni
| Parametro | Valore |
|---|
| DN | 250 |
| PN | 16 |
| L (mm) | 600 |
| H (mm) | 406 |
| D (mm) | 405 |
| Numero flange | 12 |
| Diametro fori flangia (mm) | 25 |
Consigli per l'installazione
La valvola può essere installata sia in posizione orizzontale che verticale, garantendo affidabilità in entrambi gli orientamenti.
Assicurarsi che la direzione del flusso corrisponda alla freccia indicata sul corpo della valvola.
Utilizzare le dimensioni di flangia secondo lo standard UNI EN 1092-2 PN 10 / 16 per garantire una corretta compatibilità con l'impianto.
Raccomandazioni per la manutenzione
La valvola è caratterizzata da estrema semplicità costruttiva e assenza di meccanismi complessi, rendendola esente da manutenzione ordinaria.
La sfera interna ha bassa inerzia, il che consente una pressione di apertura inferiore rispetto alle valvole a clapet tradizionali.
Non sono necessari lubrificanti o interventi di manutenzione periodica grazie all'assenza di molle o altri meccanismi mobili.
Peso indicativo
Peso: 155 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
