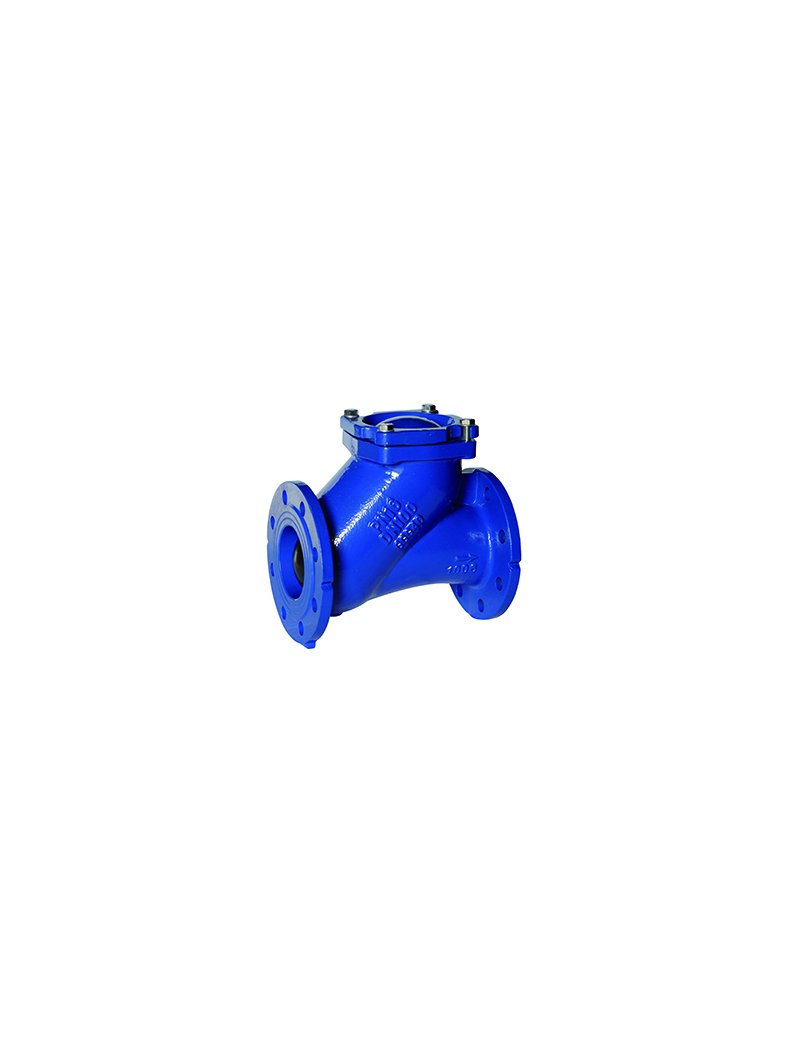

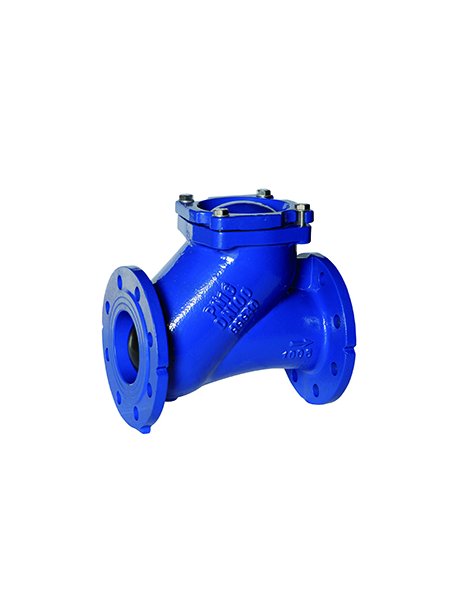

VF/550 VALV. RITENZ A PALLA FLANGIATA NBR PN10 DN200
Caratteristiche
- Valvola di ritegno a palla flangiata, conformità flange EN 1092-2 PN10/16.
- Pressione di lavoro: PN10 (10 bar).
- Temperatura di lavoro: da -10°C a +80°C.
- Palla rivestita in NBR per tenuta e resistenza a liquidi contaminati, acque reflue, oli.
- Corpo interno ed esterno con rivestimento epossidico 250 µm.
- Valvola a passaggio totale, perdita di carico minima, design unidirezionale.
- Installazione orizzontale e verticale senza bisogno di molle.
Misure
| DN | 200 mm |
| PN | 10 |
| Lunghezza (L) | 400 mm |
| Altezza (H) | 500 mm |
| Diametro flangia (D) | 340 mm |
| Interasse fori (K) | 295 mm |
| Numero fori - Ø | 8 - 22 mm |
Consigli per installazione
- Installare in posizione orizzontale o verticale secondo il senso di flusso segnalato sul corpo.
- Assicurare l’allineamento delle flange tramite i fori corrispondenti secondo la normativa EN 1092-2.
- Non utilizzare la valvola in condizioni che superino pressione e temperatura nominali.
Raccomandazioni per la manutenzione
- La valvola è progettata per essere a manutenzione ridotta: verifica periodica dell’integrità delle guarnizioni e del rivestimento.
- Per ispezioni interne, scollegare la valvola e rimuovere il coperchio superiore, seguendo le norme di sicurezza per impianti pressurizzati.
- Pulire la palla e il corpo valvola in caso di accumuli di detriti o solidi sospesi: non usare utensili taglienti su superfici rivestite in NBR.
Peso indicativo
94 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
