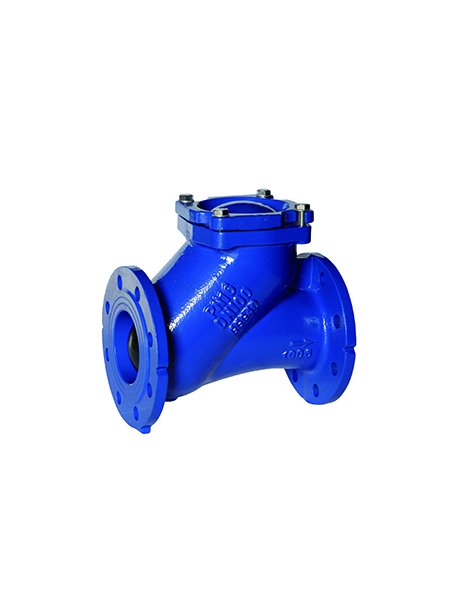

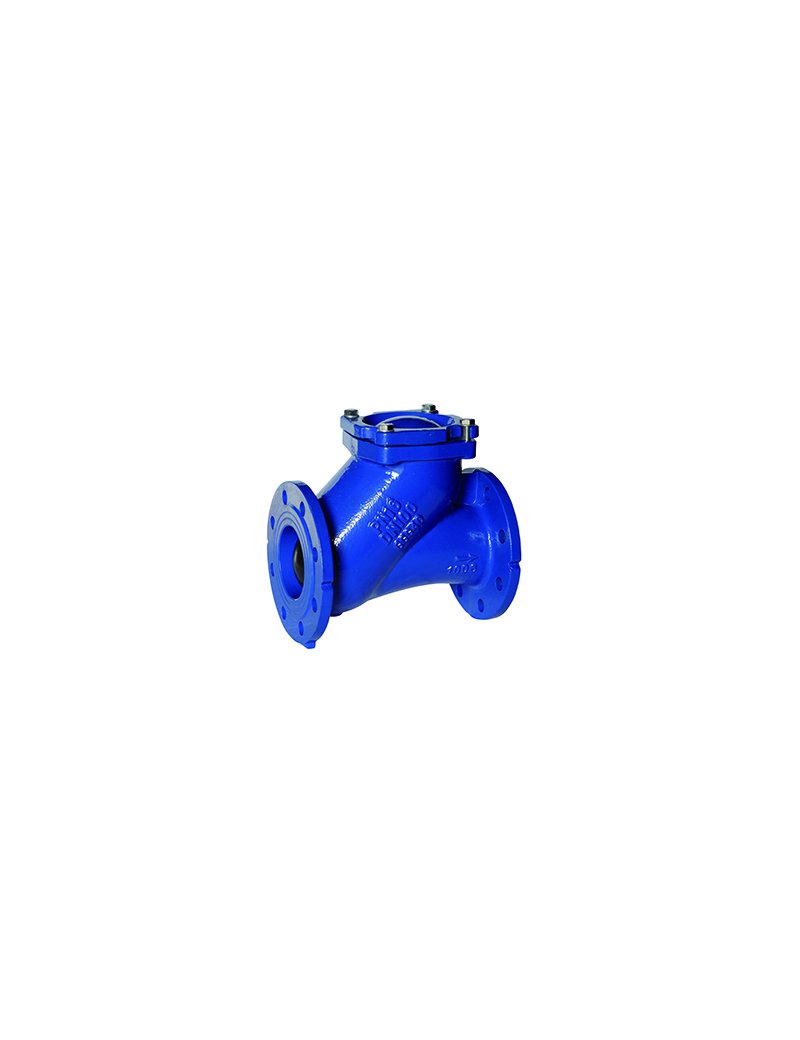

VF/550 VALV. RITENZ A PALLA FLANGIATA NBR DN125
Caratteristiche
- Valvola di ritegno a palla flangiata, DN125
- Corpo in ghisa sferoidale EN-GJS-400-15
- Palla in alluminio rivestita in NBR
- Coperchio in ghisa sferoidale
- Bulloneria in acciaio inox A2
- Guarnizione in NBR
- Rivestimento interno/esterno epossidico 250 μm
- Design unidirezionale con passaggio totale e perdita di carico minima
- Prova di pressione secondo UNI EN 12266-1
- Pressione nominale PN16
- Temperatura di esercizio: da -10 °C a +80 °C
- Installazione orizzontale o verticale
- Applicazioni: pompaggio e depurazione acque reflue urbane o industriali, liquidi contaminati o viscosi, oli
Misure
| DN | 125 |
| L (mm) | 350 |
| H (mm) | 207 |
| D (mm) | 250 |
| K (mm) | 210 |
| n-Ød (mm) | 8 - 19 |
Consigli per installazione
- Può essere installata sia in posizione orizzontale che verticale su tubazioni con flangia secondo UNI EN 1092-2 PN10/16
- Assicurare il corretto allineamento delle flange prima del serraggio dei bulloni
- Verificare la direzione del flusso indicata sul corpo valvola
Raccomandazioni per la manutenzione
- Non richiede manutenzione ordinaria grazie al design semplice e privo di molle
- Si consiglia un'ispezione periodica in presenza di liquidi particolarmente carichi di residui
- Per interventi straordinari, il coperchio consente ispezione e pulizia della palla
Peso indicativo
34 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
