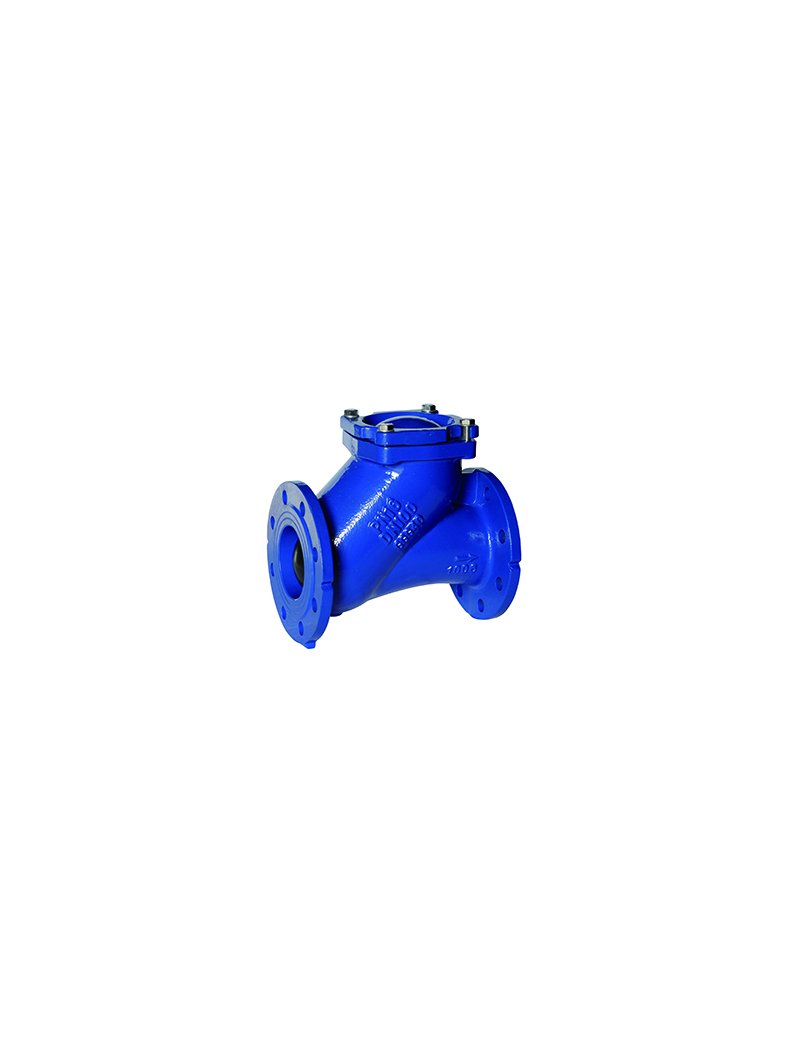

VF/550 VALV. RITENZ A PALLA FLANGIATA NBR DN100
Caratteristiche
- Tipologia: Valvola di ritegno a palla flangiata
- Diametro nominale: DN100
- PN: 16 (pressione nominale max. 16 bar)
- Corpo: Ghisa sferoidale GGG40 rivestita epossidica interna/esterna 250 µm
- Palla: Alluminio rivestito in NBR
- Passaggio: Totale, perdite di carico minime
- Installazione: orizzontale o verticale
- Utilizzo: liquidi contaminati, densi e viscosi (acque reflue civili/industriali)
- Prova di pressione unitaria secondo norma UNI EN 12266-1
Misure
- DN: 100 mm
- Lunghezza tra flange (scartamento): 254 mm (DIN 3202-1 F6 / UNI EN 558-1 serie 48)
- Altezza: 194 mm
- Foratura flange: UNI EN 1092-2 PN 10/16
- Diametro flangia: 220 mm
- Interasse fori: 180 mm
- Numero fori: 8
- Diametro fori: 19 mm
Consigli per installazione
- Installare preferibilmente in posizione verticale (raccomandata) oppure orizzontale
- Assicurare che il senso di montaggio sia conforme alla freccia indicata sulla valvola (design unidirezionale)
- Adatta a impianti di trattamento acque reflue, scarico, sollevamento, industria e agricoltura
Raccomandazioni per la manutenzione
- La valvola è ispezionabile e autopulente: prevedere la possibilità di accesso per manutenzione
- Effettuare controlli periodici di pulizia secondo la frequenza d’uso
- Verificare regolarmente l’integrità delle guarnizioni in NBR
Peso indicativo
- Peso approssimativo: 22,0 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
