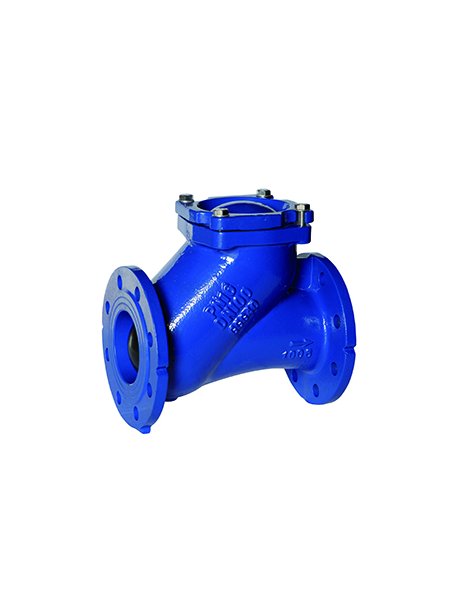

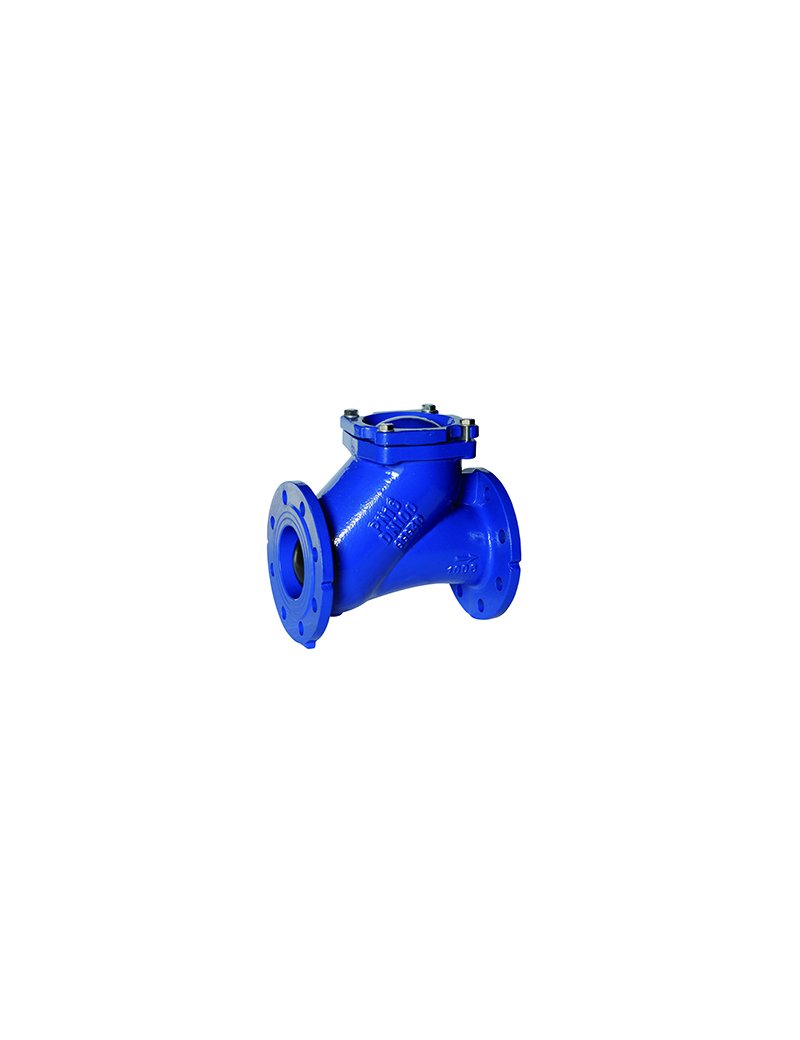

VF/550 VALV. RITENZ A PALLA FLANGIATA NBR DN40

97,68 €

IVA esclusa

Valvola di ritegno a palla flangiata DN40, pressione PN16. Corpo in ghisa sferoidale, palla alluminio rivestita NBR, guarnizioni NBR, acciaio inox. Temperatura di lavoro -10/+80 °C, peso 7 kg. Installazione orizzontale/verticale, manutenzione ispezionabile.

Non trovi il prodotto con le caratteristiche desiderate?
Chiamaci allo 031.692096 o scrivici a info@atecom.it.

Descrizione
Dettagli del prodotto

VF/550 VALV. RITENZ A PALLA FLANGIATA NBR DN40

Caratteristiche

Tipo: Valvola di ritegno a palla flangiata

Codice fornitore: 9-VF550040

Pressione nominale (PN): 16

Campo temperatura di lavoro: -10 °C / +80 °C

Design unidirezionale, passaggio totale con perdita di carico minima

Materiali principali: Corpo e coperchio in ghisa sferoidale (GGG40), palla in alluminio rivestita NBR, guarnizione NBR, viti acciaio inox

Rivestimento interno ed esterno: EPOXY 250 µm

Test pressione: UNI EN 12266-1

Applicazioni: Purificazione e pompaggio di acque reflue urbane o industriali, liquidi contaminati, densi e viscosi, oli

Misure

DN: 40

Scartamento tra flange: DIN 3202-1 F6 (UNI EN 558-1 Serie 48)

Lunghezza (L): 180 mm

Altezza (H): 98 mm

Diametro flangia (D): 150 mm

Interasse fori (K): 110 mm

Numero fori/Ø: 4 x 19 mm

Norma flangia: UNI EN 1092-2 PN 10/16

Consigli per installazione

Installare in posizione orizzontale o verticale con direzione del flusso conforme alle indicazioni sulla valvola.
Verificare la corretta centratura tra le flange e utilizzare guarnizioni idonee per evitare perdite.
Assicurarsi che il sistema sia pulito da residui prima dell’installazione.

Raccomandazioni per la manutenzione

Prevedere un’ispezione periodica della valvola per verificarne la funzionalità.
Eseguire pulizia e controllo della palla e della guarnizione NBR, sostituendo i componenti usurati se necessario.
Aprire il coperchio smontabile per manutenzione e interventi di pulizia senza smontare la valvola dalle tubazioni.

Peso indicativo

7,0 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.

Riferimento VF550040

EAN 8432388183082
