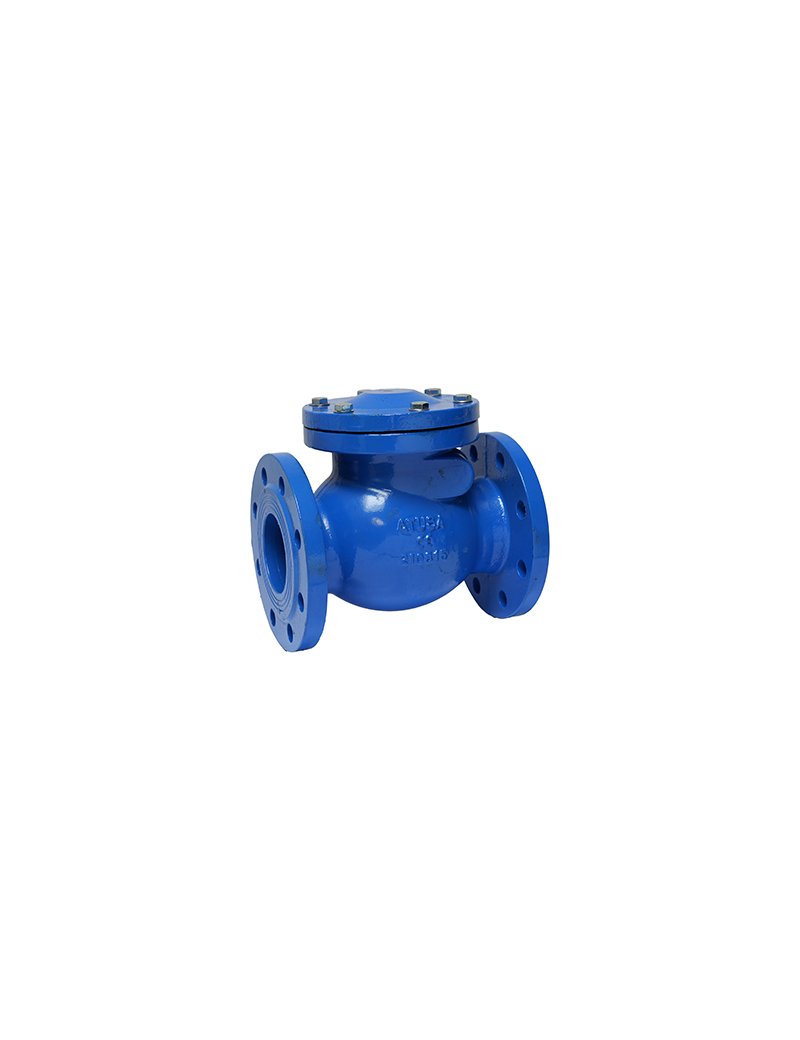

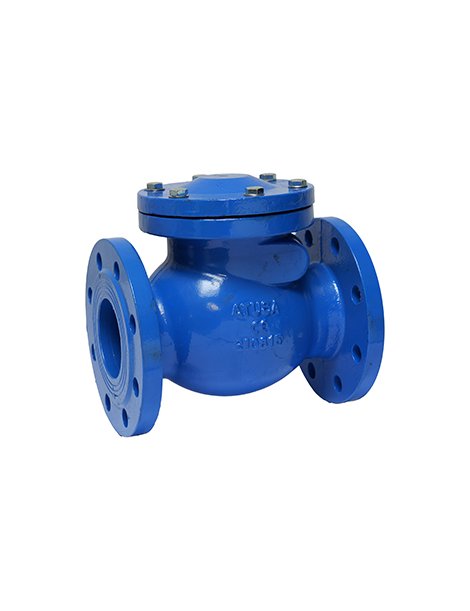

REF.530 - VALV. RITEGNO CLAPET GOMMATO PN10 DN300
Caratteristiche
Valvola di ritegno a clapet gommato, adatta per impianti idraulici e industriali.
Realizzata secondo normativa UNI EN 1092-2 PN 10.
Corpo e disco in ghisa, rivestimento interno ed esterno protettivo.
Clapet rivestito in gomma per garantire una chiusura ermetica.
Misure
| Diametro Nominale (DN) | 300 mm |
| Pressione Nominale (PN) | 10 bar |
| Dimensioni flangia | DIN 2501 / UNI EN 1092-2 PN 10 |
| Scartamento tra le flange | DIN 3202-1 F6 (UNI EN 558-1 Serie 48) |
Consigli per l'installazione
- Verificare che la direzione del flusso coincida con la freccia impressa sulla valvola.
- Installare la valvola su tubazioni perfettamente in asse, evitando tensioni meccaniche sui corpi valvola e sulle flange.
- Accertarsi che la valvola sia facilmente accessibile per eventuali interventi di manutenzione.
- Stringere i bulloni delle flange secondo una sequenza incrociata e con la coppia consigliata.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici visivi ed eventualmente ispezionare il clapet per accertarsi dell'integrità del rivestimento e l'assenza di corrosione interna.
- Pulire periodicamente la valvola, specie in caso di fluidi con sedimenti.
- Durante manutenzione straordinaria, scollegare e depressurizzare la tubazione prima della rimozione della valvola.
Peso indicativo
~ 98 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
