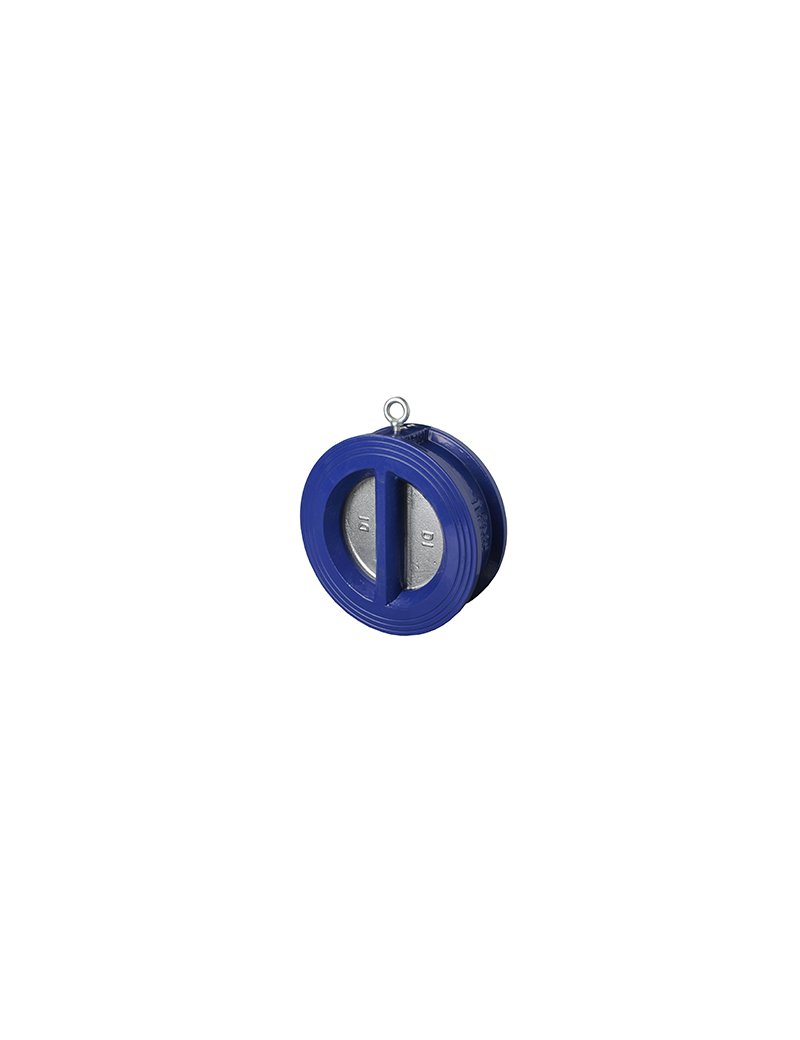

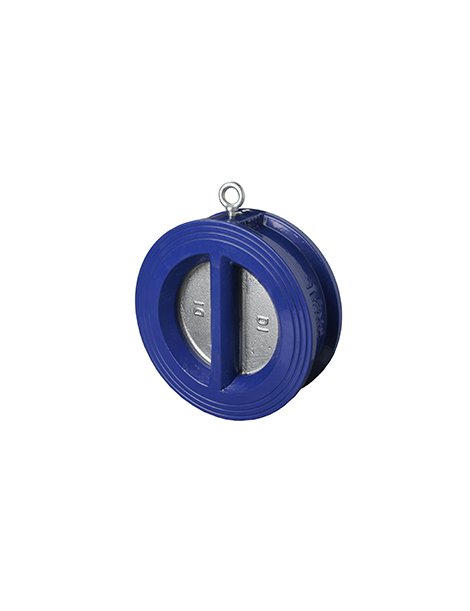

VF/521 VALV. RIT. DOPPIO BATT GHISA WAFER DN 500

VF/521 VALV. RIT. DOPPIO BATT GHISA WAFER DN 500

Caratteristiche

- Tipo: Valvola di ritegno a doppio battente, tipo wafer.
- Corpo in ghisa grigia (EN-GJL-250).
- Disco in ghisa sferoidale cromata (EN-GJS-400-15).
- Molla e stelo in acciaio inox AISI 316.
- Sede in NBR vulcanizzata.
- Guarnizione in NBR e rondella in PTFE.
- Finitura esterna epossidica (spessore 250 µm).
- Tenuta assoluta all'acqua.
- Design unidirezionale.
- Adattabile a flange PN 10 / 16.
- Pressione massima di esercizio: PN 16.
- Temperatura di esercizio: da -10°C a +80°C.
- Scartamento: DIN 3202-1 F1 (UNI EN 558-1 Serie 50).
- Prova di pressione secondo UNI EN 12266-1.

Misure

DN: 500 mm (DN 500).
Scartamento standard wafer: secondo DIN 3202-1 F1 / EN 558-1 Serie 50.
Adatta a flange PN 10/16.
Altre dimensioni specifiche sono disponibili su richiesta tecnica.

Consigli per l'installazione

• Installabile sia in posizione orizzontale sia verticale.
• Assicurarsi che la valvola sia in asse con la tubazione per evitare sforzi sulle battute.
• Verificare la compatibilità della pressione e temperatura di esercizio con l'impianto.
• L’installazione deve avvenire seguendo le buone pratiche ed eventualmente le normative tecniche vigenti.

Raccomandazioni per la manutenzione

• Effettuare controlli periodici di tenuta e funzionalità.
• In caso di perdite, verificare lo stato della sede e delle guarnizioni.
• Mantenere la superficie della valvola pulita da depositi di sporco e incrostazioni.
• Seguire le istruzioni tecniche specifiche per la manutenzione periodica riportate dal produttore.

Peso indicativo del prodotto

370 kg circa (dato tipico per DN 500 - consultare la scheda tecnica ufficiale per conferma).

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
