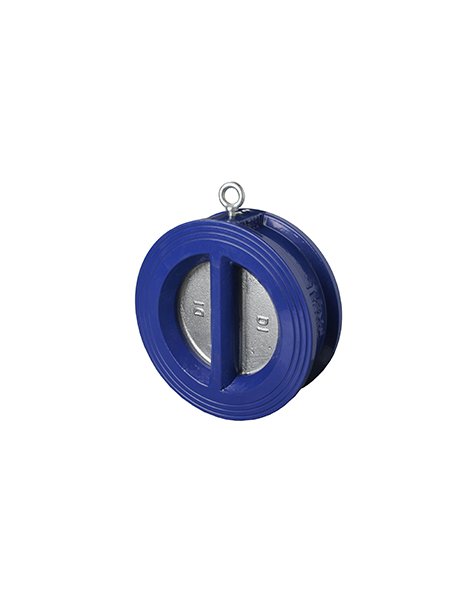

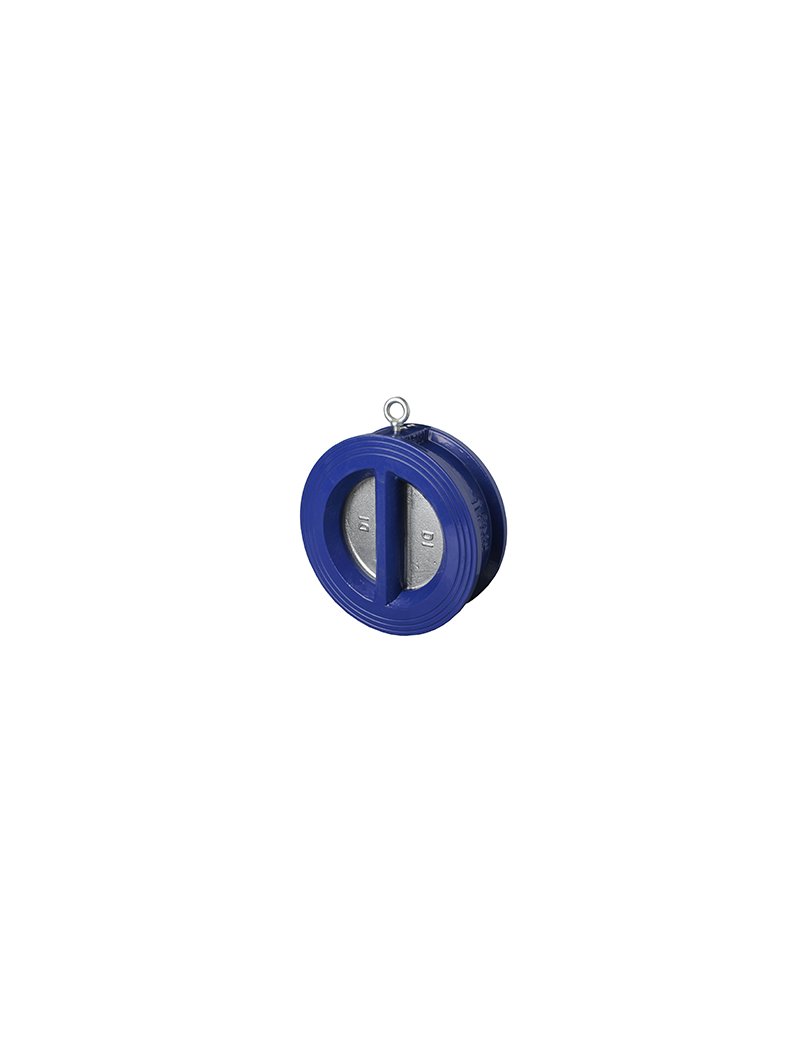

Valvola di ritegno a doppio battente tipo interflangia con corpo in ghisa grigia. Idonea per applicazioni in impianti di riscaldamento e condizionamento (HVAC), trattamento e distribuzione dell'acqua, impianti di pompaggio e applicazioni industriali in genere.
Adattabile alle flange PN10 e PN16 secondo le normative DIN 3202-1 F1 (UNI EN 558-1 Serie 50).
| Pressione Nominale | PN10 / PN16 |
| Temperatura Minima | -10°C |
| Temperatura Massima | 80°C |
| Contropressione Minima | 0,3 bar |
| Diametro Nominale | DN200 |
Scartamento tra le flange secondo DIN 3202-1 F1 (UNI EN 558-1 Serie 50) per installazione su flange standard.
Progettazione conforme a EN 1074-3. Collaudi eseguiti secondo EN 12266-1. Installazione tra flange secondo EN 1092.
La valvola deve essere installata esclusivamente tra flange con dimensioni conformi a UNI-EN1092. Verificare che le flange di collegamento siano pulite e in buone condizioni prima dell'installazione. Assicurarsi che il flusso del fluido sia diretto nel verso corretto indicato sulla valvola. La contropressione del sistema deve essere superiore al valore minimo di 0,3 bar per il corretto funzionamento della valvola.
Effettuare ispezionamenti periodici per verificare l'assenza di perdite. Controllare che i battenti si muovano liberamente senza ostacoli. In caso di accumulo di depositi o particolati nel fluido, prevedere un sistema di filtrazione a monte della valvola. Non sottoporre la valvola a temperature al di fuori dei limiti di esercizio specificati. In ambienti corrosivi, valutare l'utilizzo di versioni in acciaio inossidabile.
Il peso del prodotto dipende dalla pressione nominale e dai materiali specifici utilizzati nella configurazione. Per informazioni precise sul peso, contattare il nostro ufficio tecnico.
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
