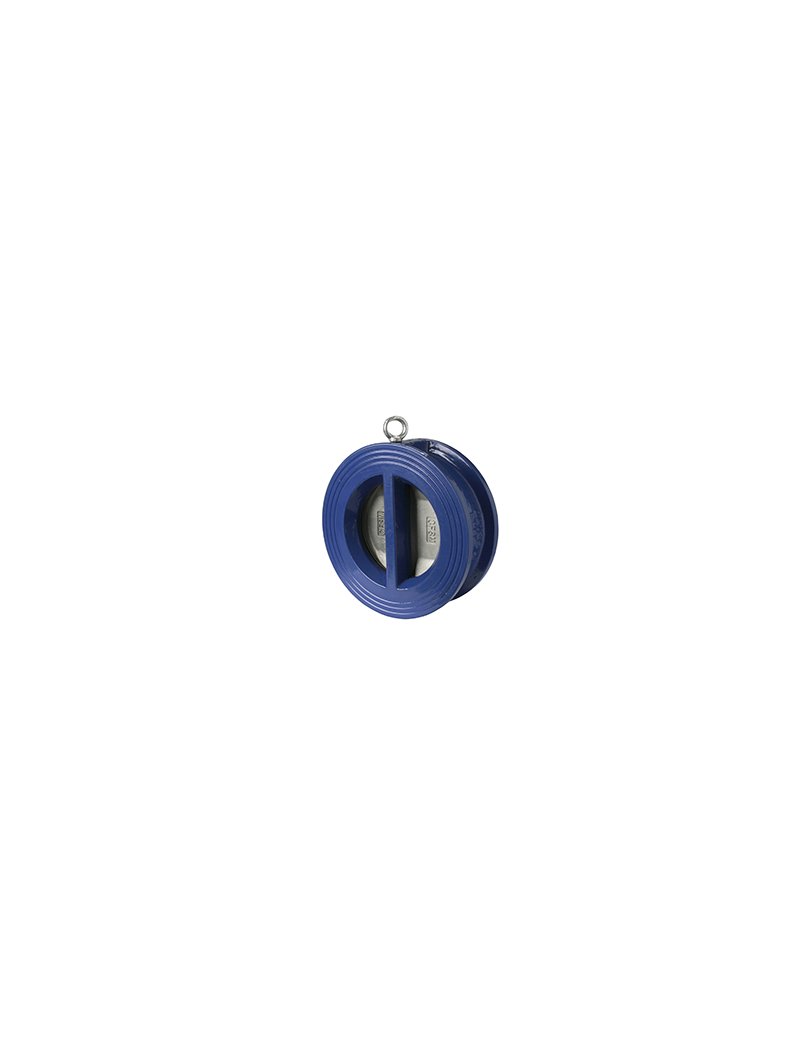

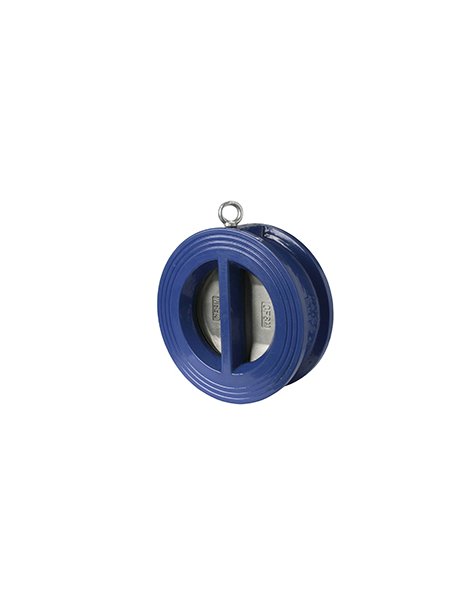

VF/520 VALV. RIT. DOPPIO BATT INOX WAFER DN 250
Caratteristiche
Valvola di ritegno a doppio battente tipo interflangia (wafer), in acciaio inossidabile.
Pressione nominale: PN 16
Temperatura di esercizio: da -10 °C a +80 °C
Rivestimento esterno epossidico, 250 µm
Design unidirezionale, solo passaggio diretto
Tecnologia a doppio battente, compatta e leggera
Prova pressione secondo UNI EN 12266-1
Tenuta assoluta all’acqua
Adatta a flange PN 10 e PN 16
Installazione in posizione orizzontale o verticale
Principali applicazioni: sistemi idraulici, distribuzione acqua, impianti di pompaggio, svuotamento reti, impianti aperti e chiusi, climatizzazione, oli e combustibili.
Misure
| Diametro nominale | Lunghezza (A) | Larghezza (B) | Spessore (C) |
|---|
| 250 mm (DN 250) | 68 mm | 102 mm | 12 mm |
Consigli per l'installazione
- Verificare la corretta direzione di montaggio prima dell'installazione: la freccia sul corpo della valvola indica sempre il verso del flusso consentito.
- Accertarsi che la valvola sia montata tra due flange secondo le normative vigenti (DIN 3202-1, UNI EN 558-1 Serie 50).
- Serrare i bulloni in modo uniforme e progressivo per evitare deformazioni.
- Se installata in posizione verticale, garantire che il flusso sia sempre dal basso verso l'alto per il corretto funzionamento.
- Eseguire sempre una prova di tenuta prima dell’entrata in servizio.
Raccomandazioni per la manutenzione
- Ispezionare periodicamente la valvola per eventuali segni di usura, corrosione o perdite.
- Non richiede lubrificazione interna.
- In caso di manutenzione, rimuovere la valvola dall’impianto, verificare lo stato dei battenti e delle guarnizioni, sostituire eventualmente le parti usurate.
- In caso di interventi su impianti pressurizzati, assicurarsi di aver scaricato la pressione del circuito.
Peso indicativo
82,0 kg (peso indicativo, può variare in funzione delle tolleranze di produzione).
Categorie
359: VALVOLE
Note finali
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
