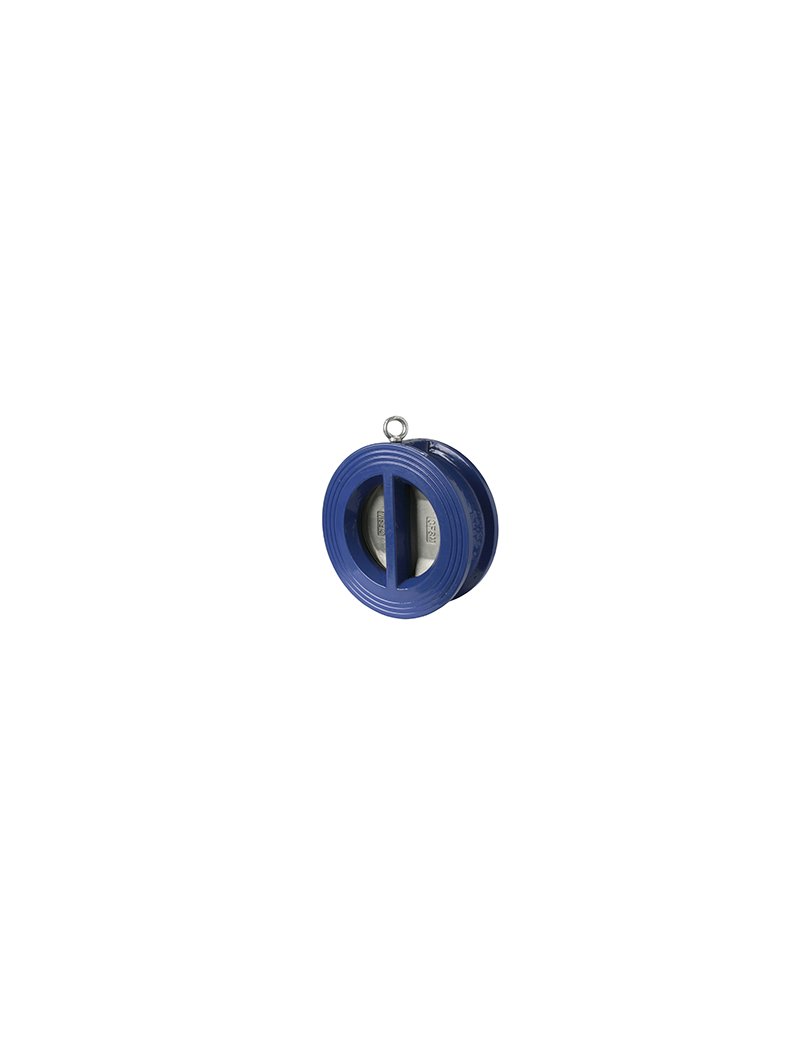

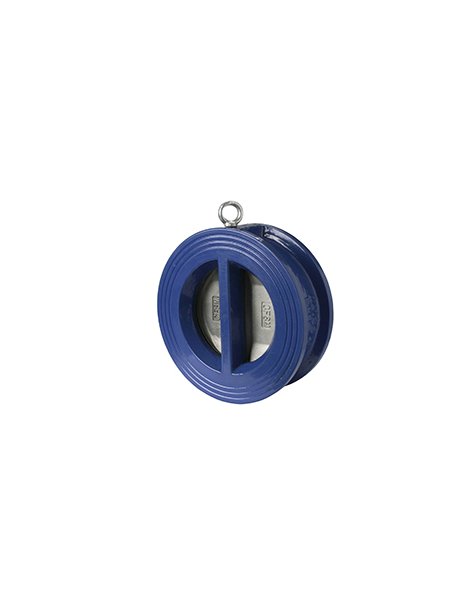

VF/520 VALV. RIT. DOPPIO BATT INOX WAFER DN 40
Caratteristiche
Valvola di ritegno a doppio battente, tipo wafer.
Design unidirezionale per impedire il reflusso del fluido.
Installazione possibile sia in posizione orizzontale che verticale.
Pressione di lavoro: PN 16.
Temperatura di lavoro: da -10 °C a +80 °C.
Adattabile a flange PN 10 / PN 16 secondo EN 1092-1.
Corpo in acciaio inox per elevata resistenza alla corrosione.
Guarnizione in NBR.
Prova di tenuta conforme UNI EN 12266-1.
Misure
| DN | 40 |
| L (lunghezza) | 43 mm |
| Ø (diametro esterno) | 92 mm |
| D (diametro interno) | 65 mm |
| Peso | 1,2 kg |
Consigli per installazione
- Verificare la compatibilità della valvola con il tipo di fluido e le pressioni di esercizio.
- Installare tra due flange secondo la norma EN 1092-1, assicurandosi della corretta posizione di flusso (freccia indicata sul corpo valvola).
- Può essere installata in posizione sia orizzontale sia verticale, prestando attenzione al verso di montaggio.
- Utilizzare guarnizioni idonee al tipo di fluido e alle condizioni di lavoro.
- Durante il serraggio delle flange, applicare una pressione uniforme per evitare danneggiamenti.
Raccomandazioni per la manutenzione
- Eseguire periodiche verifiche di integrità e pulizia per garantire la perfetta tenuta.
- Controllare regolarmente la presenza di corpi estranei tra i dischi e sulle guarnizioni.
- Non smontare o sottoporre la valvola a lavorazioni non autorizzate durante il funzionamento.
- Sostituire le guarnizioni se si riscontrano perdite o usura.
Peso indicativo
1,2 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
