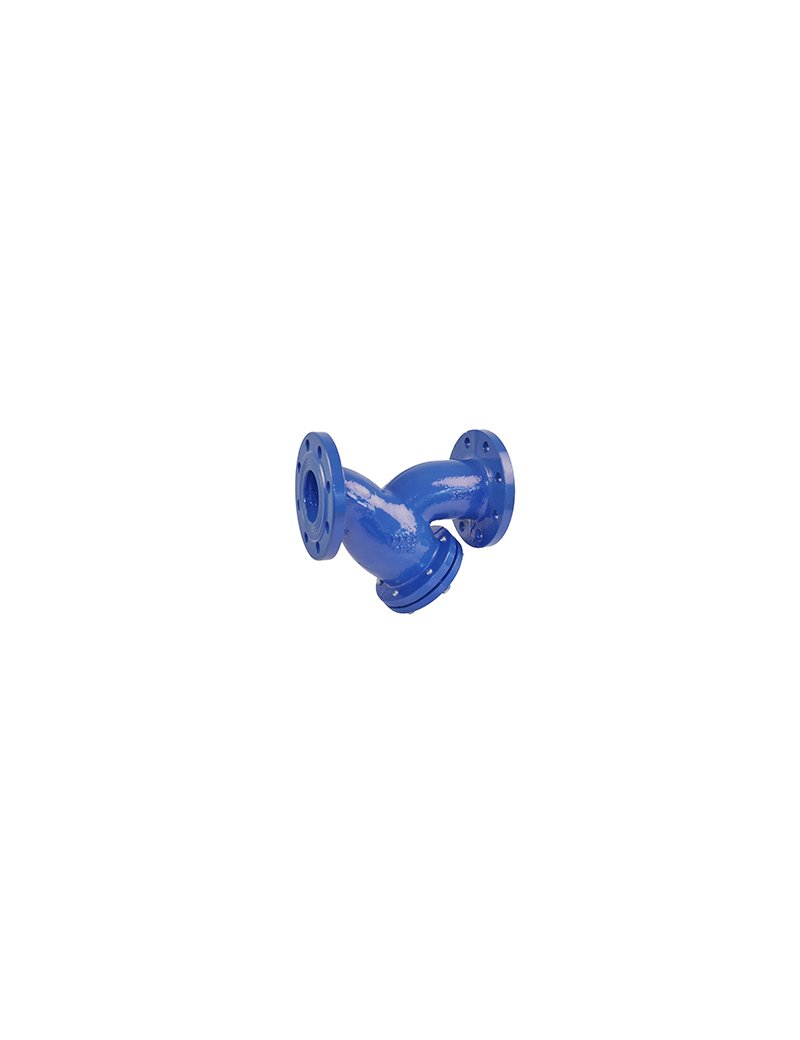

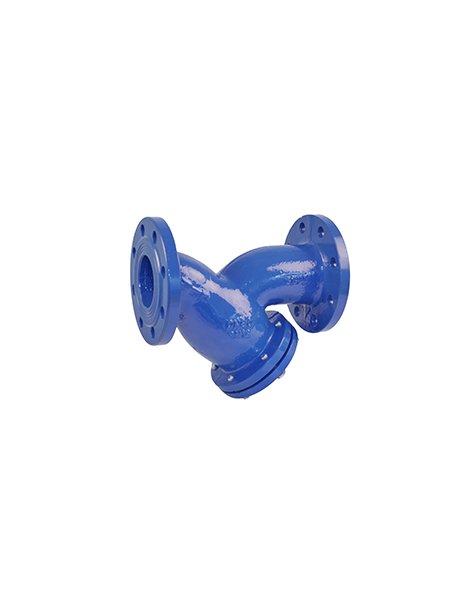

VALV.INDUSTR. FIG 510 FILTRO EN "Y" DN 500 PN 16
Codice fornitore: 9-VF510500
Caratteristiche
- Filtro a "Y" flangiato per reti industriali e impianti ad acqua.
- Corpo: ghisa grigia EN-GJL-250 (GG25); coperchio in ghisa grigia EN-GJL-250 (GG25); maglia in acciaio inox AISI 304; guarnizione in grafite; tappo in ghisa sferoidale EN-GJS-400-15.
- Pressione nominale: PN 16.
- Temperatura di esercizio: da -10 °C a +80 °C.
- Design unidirezionale.
- Rivestimento interno ed esterno in epossidica 250 μm.
- Prove di tenuta secondo EN 12266-1.
- Installazione orizzontale o verticale.
Misure
| DN | 500 |
| L (mm) | 1600 |
| H (mm) | 1170 |
| Scartamento flange | DIN 3202-1 F1 (EN 558-1 Serie 1) |
| Flange | EN 1092-2 PN 10/16 |
Consigli per installazione
- Assicurarsi che la tubazione sia pulita prima dell’installazione.
- Installabile sia in posizione orizzontale che verticale, sempre con il cestello verso il basso per garantire un corretto filtraggio e agevole pulizia.
- Controllare l’allineamento delle flange e stringere a croce i bulloni per una tenuta uniforme.
- Effettuare il collaudo di tenuta dopo l’installazione.
Raccomandazioni per la manutenzione
- Verificare periodicamente eventuali perdite alle giunzioni e lo stato della vernice protettiva.
- Per la pulizia del filtro, rimuovere il tappo inferiore dopo aver messo in sicurezza l’impianto e procedere all’estrazione e lavaggio del cestello inox.
- Risigillare con guarnizioni idonee ad ogni intervento di manutenzione.
- Controllare lo stato della maglia filtrante e sostituirla se danneggiata o intasata.
Peso indicativo
780 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
