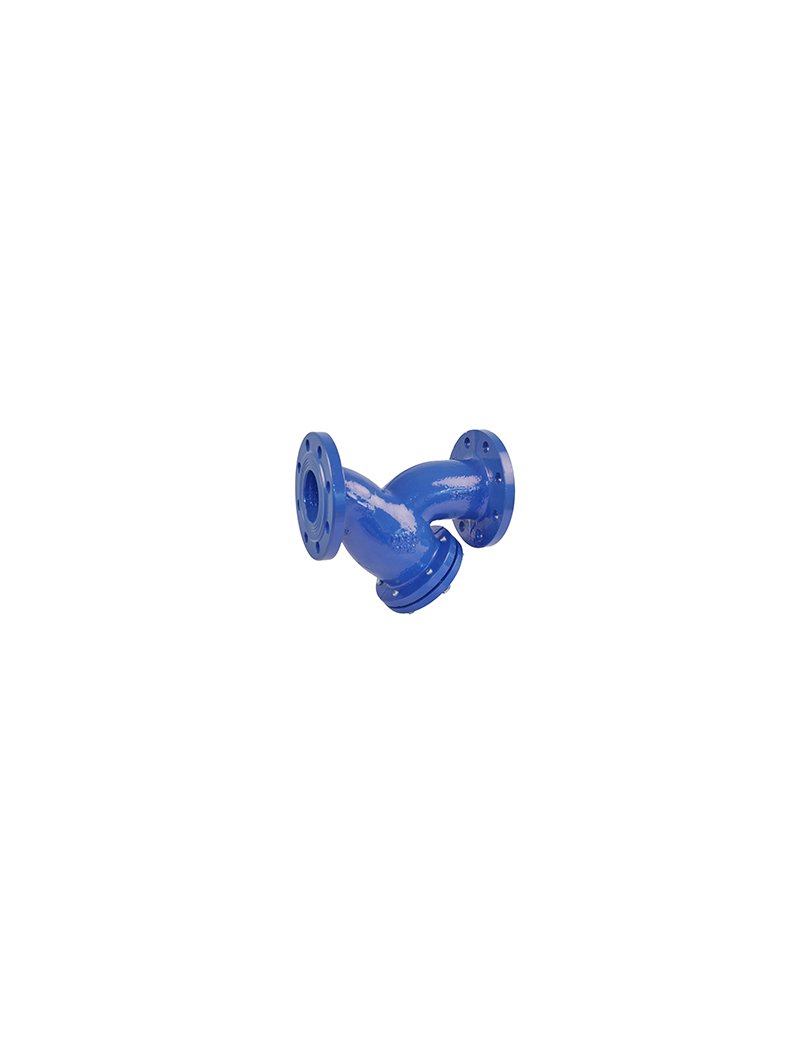

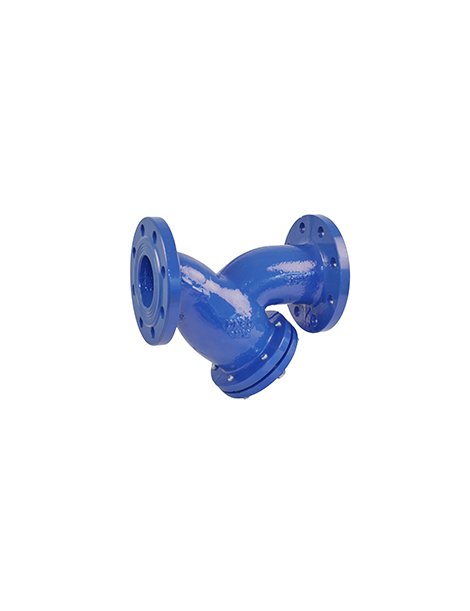

VALV.INDUSTR. FIG 510 FILTRO EN "Y" DN 350
Codice fornitore: 9-VF510350
Caratteristiche
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da -10°C a +80°C
- Dimensioni flangia: UNI EN 1092-2 PN 16
- Scartamento tra le flange: DIN 3202-1 F1 (UNI EN 558-1 Serie 1)
- Rivestimento interno/esterno: vernice epossidica 250 µm
- Test di pressione: EN 12266-1
- Design unidirezionale
- Posizioni di installazione: orizzontale o verticale
Misure
| DN | 350 |
| L (lunghezza) | 980 mm |
| H (altezza) | 595 mm |
| A | 3 mm |
| D (diametro flangia) | 520 mm |
| K (interasse fori flangia) | 470 mm |
| n-Ød (fori flangia) | 16 x 28 mm |
| D2 | 438 mm |
| b (spessore flangia) | 36 mm |
Consigli per installazione
- Installare il filtro "Y" in linea sulle tubazioni, garantendo il corretto senso di flusso come indicato sul corpo.
- Si raccomanda il montaggio in posizione orizzontale per la massima efficienza, possibile anche in posizione verticale secondo necessità impiantistica.
- Controllare che le flange siano conformi alla norma UNI EN 1092-2 PN 16.
Raccomandazioni per la manutenzione
- Eseguire controlli periodici sullo stato delle maglie filtranti e pulire all'occorrenza per mantenere ottimali le prestazioni idrauliche.
- Verificare l'integrità delle guarnizioni ed effettuare la manutenzione ordinaria secondo le direttive del manuale tecnico.
- Prima di ogni intervento, assicurarsi della completa depressurizzazione dell'impianto.
Peso indicativo
294 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
