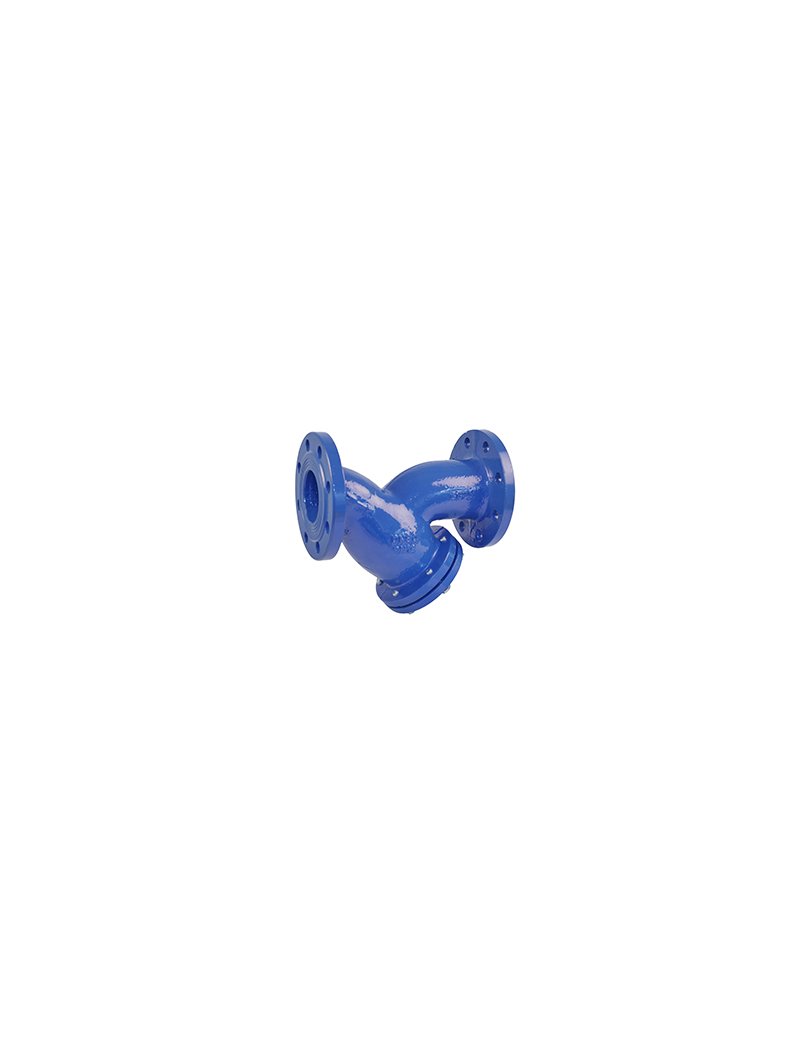

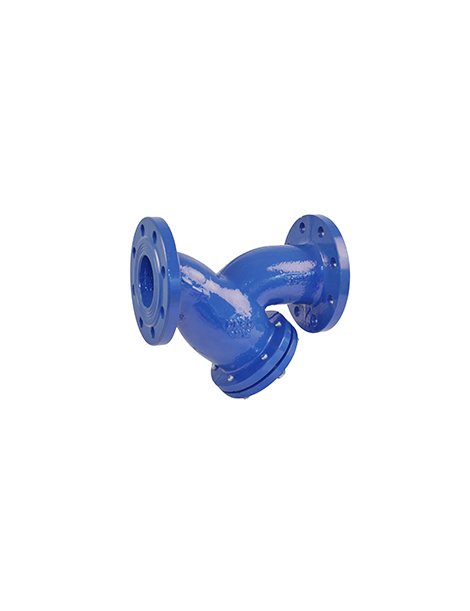

VALV.INDUSTR. FIG 510 FILTRO EN "Y" DN 250 PN 10
Codice fornitore: 9-VF510251
Caratteristiche
- Filtro industriale a "Y" per installazione su tubazione flangiata
- Corpo realizzato in ghisa grigia GG25 secondo EN-GJL-250
- Maglia filtrante in acciaio inossidabile AISI 304
- Coperchio in ghisa grigia GG25
- Tappo in ghisa sferoidale GGG40
- Guarnizione in grafite
- Rivestimento interno ed esterno in resina epossidica spessore 250 μm
- Pressione nominale: PN 10
- Temperatura di esercizio: da -10 °C a +80 °C
- Design unidirezionale
- Test di tenuta secondo UNI EN 12266-1
Misure
| DN | 250 |
| Lunghezza (L) | 730 mm |
| Altezza (H) | 485 mm |
| Distanza tra flange | DIN 3202-1 F1 (EN 558-1 serie 1) |
| Attacco flange | UNI EN 1092-2 PN 10 |
Consigli per installazione
- Installare su tubazioni orizzontali o verticali, rispettando il senso del flusso indicato sul corpo del filtro
- Assicurarsi che le flange siano pulite e prive di impurità prima del montaggio
- Stringere uniformemente i bulloni delle flange per garantire la tenuta
Raccomandazioni per la manutenzione
- Controllare periodicamente la maglia filtrante e pulirla in caso di accumulo di detriti
- Verificare periodicamente l'integrità delle guarnizioni e sostituirle in caso di usura
- Effettuare la manutenzione secondo le istruzioni del costruttore e le indicazioni delle norme vigenti
Peso indicativo
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
