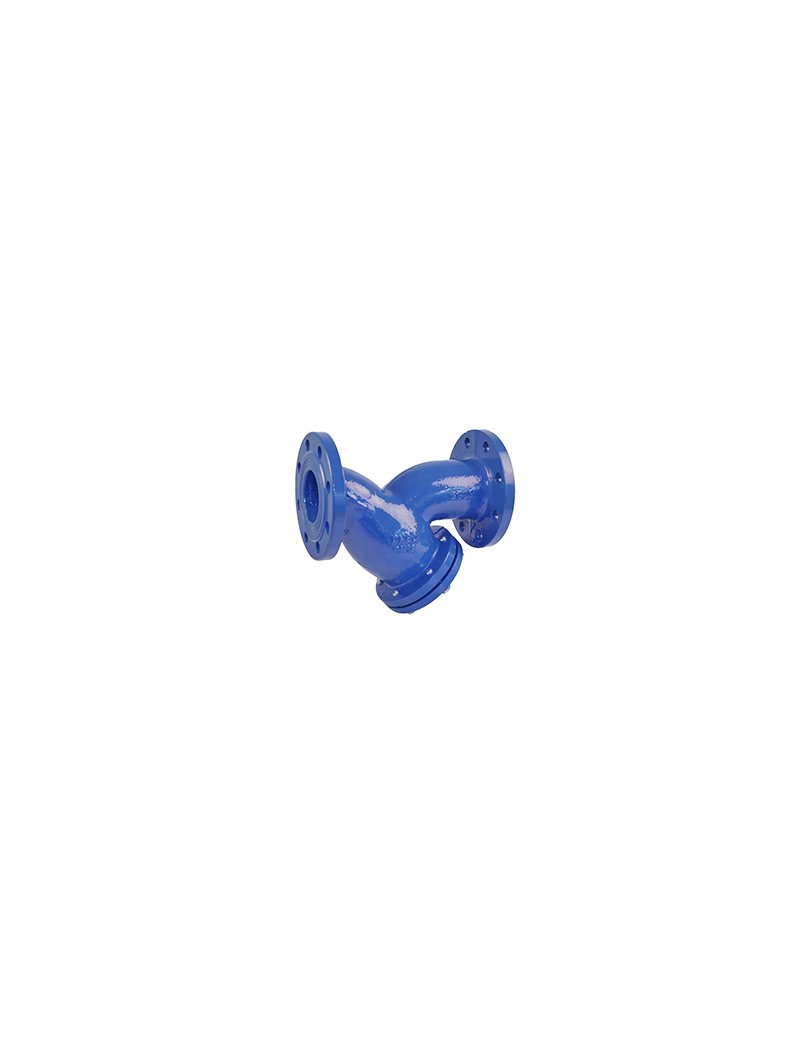

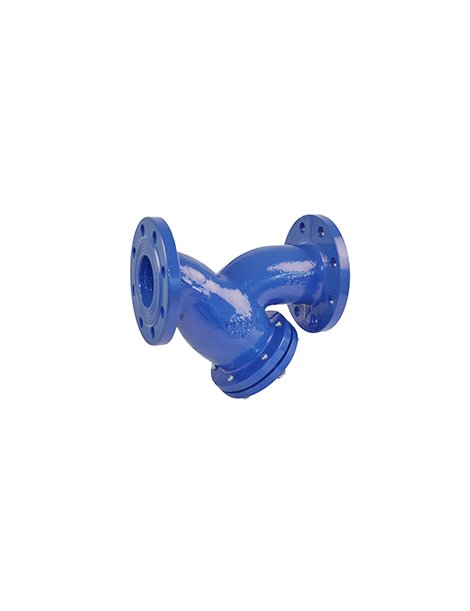

VALV.INDUSTR. FIG 510 FILTRO EN "Y" DN 200
Codice fornitore: 9-VF510200
Caratteristiche
- Filtro a "Y" flangiato DN 200
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da -10 °C a 80 °C
- Unidirezionale, adatto per installazione orizzontale o verticale
- Rivestimento interno ed esterno: EPOXY, spessore 250 μm
- Test di pressione secondo EN 12266-1
- Maglia: acciaio inox AISI 304
- Guarnizione: grafite
- Tappo: ghisa grigia GG25 (EN-GJL-250)
Misure
| DN | 200 |
| Lunghezza (L) | 600 mm |
| Altezza (H) | 410 mm |
| PN Flangia | 10/16 |
| Diametro flangia (D) | 340 mm |
| Fori flangia | 8 x Ø23 mm |
Consigli per installazione
- Installare preferibilmente in posizione orizzontale, ma consentita anche la posizione verticale se il flusso è dall'alto verso il basso.
- Verificare che il senso del flusso corrisponda alla freccia stampata sul corpo.
- Controllare la compatibilità delle flange secondo la normativa EN 1092-2 PN 10/16.
Raccomandazioni per la manutenzione
- Effettuare ispezioni periodiche e pulizia della maglia filtrante acciaio inox AISI 304.
- Controllare l'integrità di guarnizioni e tappi ad ogni intervento manutentivo.
- Non superare i limiti di temperatura e pressione specificati.
Peso indicativo
88,8 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
