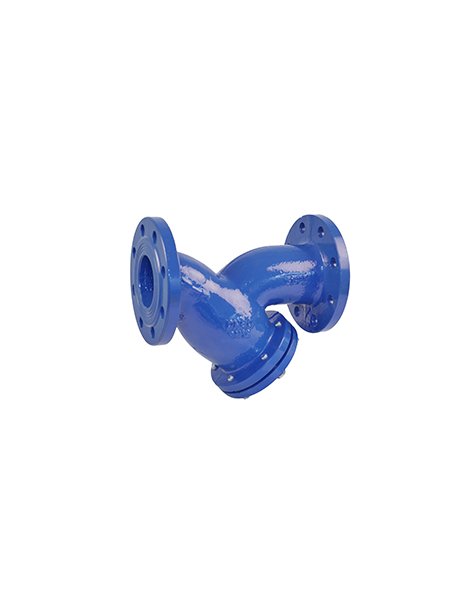

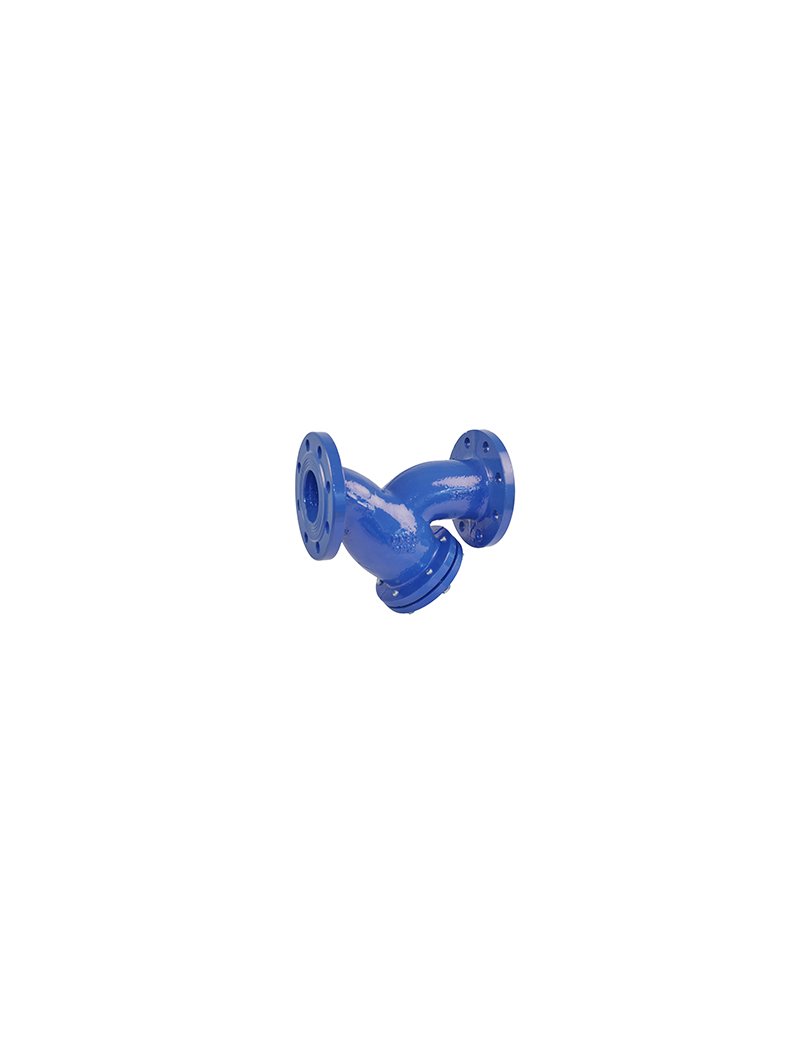

VALV.INDUSTR. FIG 510 FILTRO EN "Y" DN 150 - Codice fornitore: 9-VF510150
Caratteristiche
- Tipologia: Filtro a "Y" flangiato per sistemi idrici e industriali
- Pressione nominale (PN): 16 bar
- Temperatura di lavoro: da -10°C a +80°C
- Rivestimento interno/esterno: EPOXY (250 µm)
- Flange: UNI EN 1092-2 PN 10 / 16
- Scartamento tra flange: DIN 3202-1 F1 (EN 558-1 Serie 1)
- Design: Unidirezionale, installabile in posizione orizzontale o verticale
- Prova di pressione: UNI EN 12266-1
Misure
- Diametro nominale (DN): 150 mm
- Lunghezza (L): 480 mm
- Altezza (H): 326 mm
- Distanza tra flange (A): 1,5 mm
- Diametro flangia (D): 285 mm
- Fori di fissaggio (n-Ød): 8 x 23 mm
- Interasse fori (K): 240 mm
- Bordo flangia (b): 24 mm
Consigli per l'installazione
- L'installazione può essere orizzontale o verticale, rispettando il senso del flusso indicato dal prodotto.
- Assicurarsi che la rete sia montata correttamente e che il flusso sia conforme alla direzionalità prevista.
- Seguire le buone pratiche di installazione e le normative tecniche vigenti.
- Prevedere lo spazio sufficiente per la manutenzione e la pulizia della maglia filtrante.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici per verificare la pulizia e l'integrità della maglia filtrante.
- Durante le manutenzioni assicurarsi che l'impianto non sia in pressione.
- Sostituire componenti usurati solo con ricambi conformi alle specifiche originali.
- Rispettare le indicazioni e le tempistiche di manutenzione suggerite dall'ufficio tecnico o dal produttore.
Peso indicativo
37,0 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
