Nome del prodotto

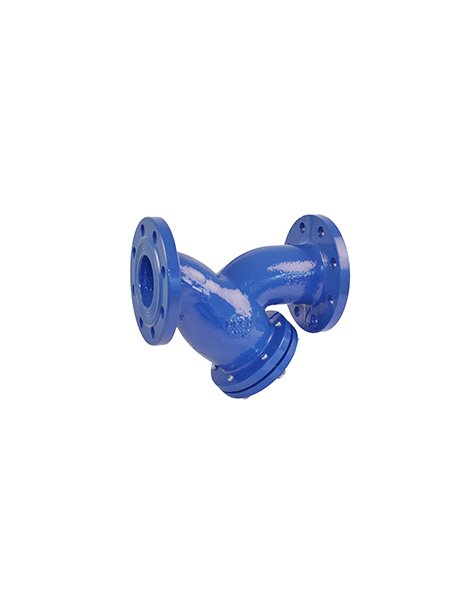

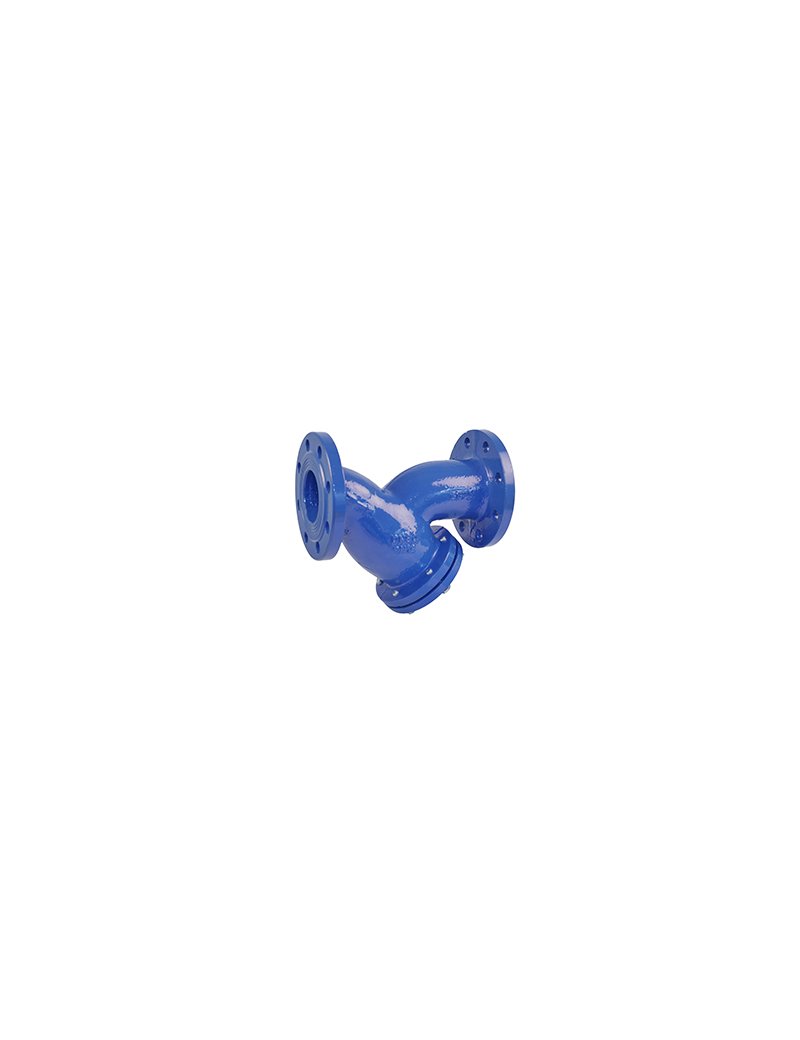

VALV.INDUSTR. FIG 510 FILTRO EN "Y" DN 125
Caratteristiche
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da -10 °C a 80 °C
- Corpo: ghisa grigia GG 25 (EN-GJL-250)
- Coperchio: ghisa grigia GG 25 (EN-GJL-250)
- Tappo: ghisa sferoidale GGG40 (EN-GJS-400-15)
- Maglia: acciaio inossidabile AISI 304
- Guarnizione: grafite
- Rivestimento interno ed esterno: EPOXY, 250 µm
- Dimensioni della flangia: UNI EN 1092-2 PN 10 / 16
- Scartamento tra le flange: DIN 3202-1 F1 (UNI EN 558-1 Serie 1)
- Unit pressure tests: EN 12266-1
- Design unidirezionale
- Posizione di lavoro: orizzontale o verticale
Misure
| DN | Codice | L (mm) | H (mm) | A (mm) | Peso approssimativo (kg) |
|---|
| 125 | VF510125 | 400 | 264 | 3 | 36,1 |
Consigli per installazione
Installare il filtro in posizione orizzontale o verticale, rispettando la direzione di flusso indicata sulla valvola. Verificare che le flange siano compatibili con lo standard UNI EN 1092-2 PN 10 / 16. Assicurarsi che il sistema sia scarico e a pressione atmosferica prima dell'installazione.
Raccomandazioni per la manutenzione
Controllare periodicamente lo stato della maglia e della guarnizione. Pulire la maglia per evitare ostruzioni. Sostituire la guarnizione e la maglia se necessario. Verificare la tenuta delle flange e la presenza di eventuali segni di usura o corrosione.
Peso indicativo del prodotto
36,1 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
