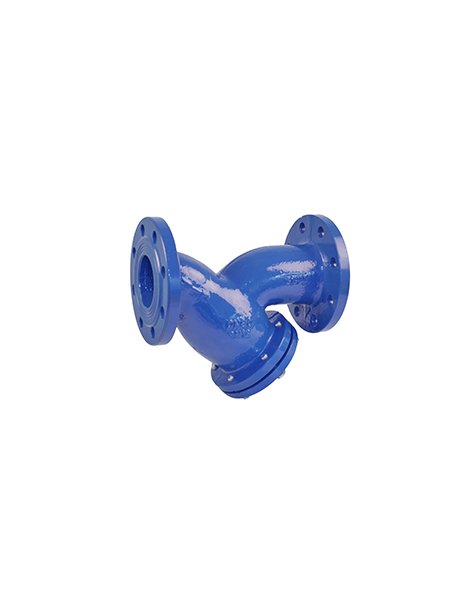

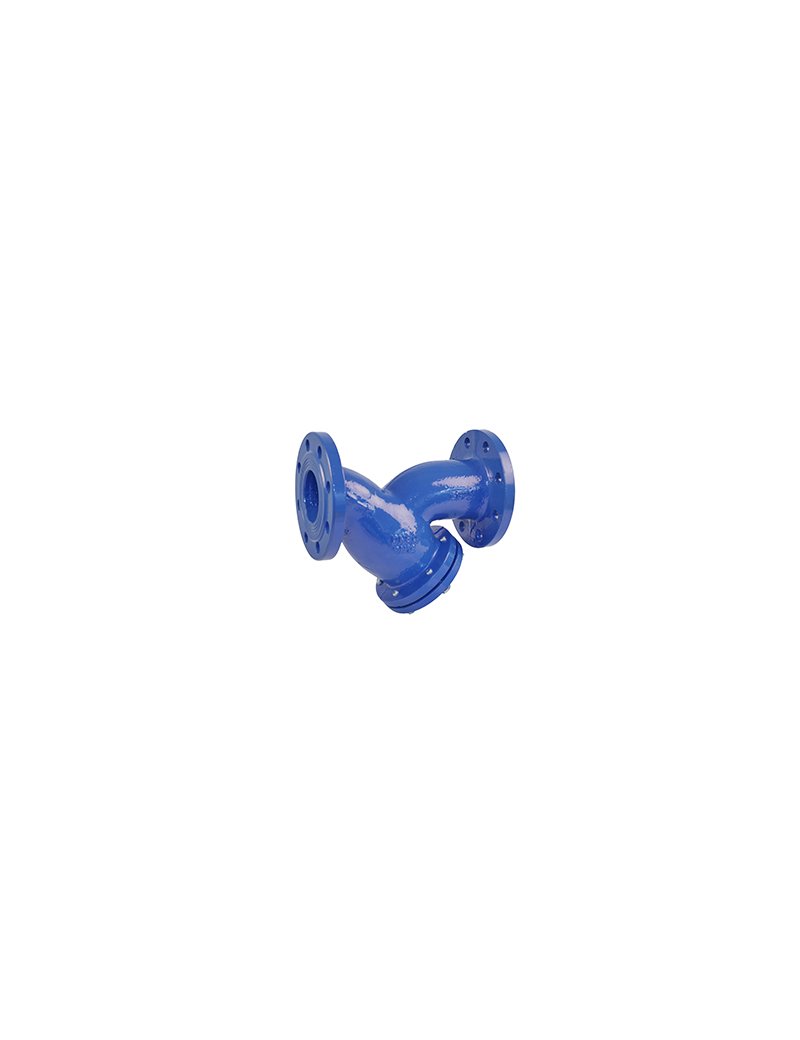

VALV.INDUSTR. FIG 510 FILTRO EN "Y" DN 100
Codice fornitore: 9-VF510100
Caratteristiche
- Tipologia: Filtro a "Y" flangiato
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da -10°C a +80°C
- Rivestimento interno/esterno: verniciatura epossidica 250 µm
- Design: Unidirezionale
- Test di pressione: UNI EN 12266-1
- Installazione: orizzontale o verticale
- Applicazioni: protezione impianti idraulici, acquedotti, impianti di pompaggio, applicazioni industriali, irrigazione, opere idrauliche/civili, climatizzazione
Misure
- Diametro nominale: DN 100
- Lunghezza (L): 350 mm
- Altezza (H): 226 mm
- Numero fori flangia: 8 x 19 mm
- Diametro flangia (D): 220 mm
- Interasse fori flangia (K): 180 mm
- Spessore flangia (b): 24 mm
- Normativa flangia: EN 1092-2 PN 10/16
- Scartamento tra flange: DIN 3202-1 F1 (EN 558-1 Serie 1)
Consigli per installazione
- L'installazione può essere effettuata sia in posizione orizzontale che verticale, rispettando il senso del flusso indicato sul corpo del filtro.
- Assicurarsi che il filtro sia accessibile per le ispezioni e la manutenzione.
- Seguire sempre le buone pratiche e le normative tecniche di settore.
Raccomandazioni per la manutenzione
- Effettuare ispezioni regolari all'elemento filtrante per evitare occlusioni.
- Pulire periodicamente il filtro in funzione del tipo di impianto e delle condizioni di esercizio.
- Assicurarsi che tutte le guarnizioni siano integre e che i bulloni siano serrati secondo specifica.
Peso indicativo
24,7 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
