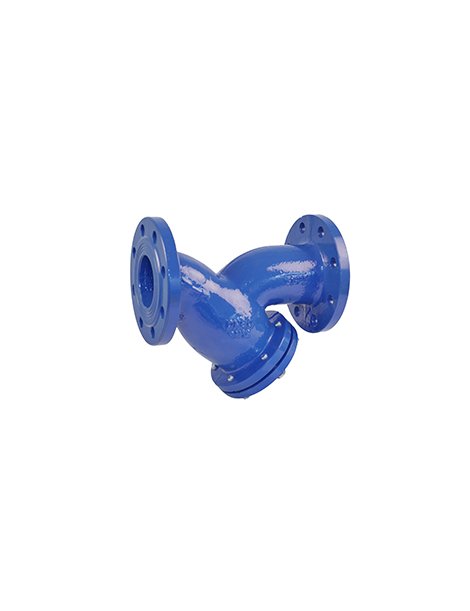

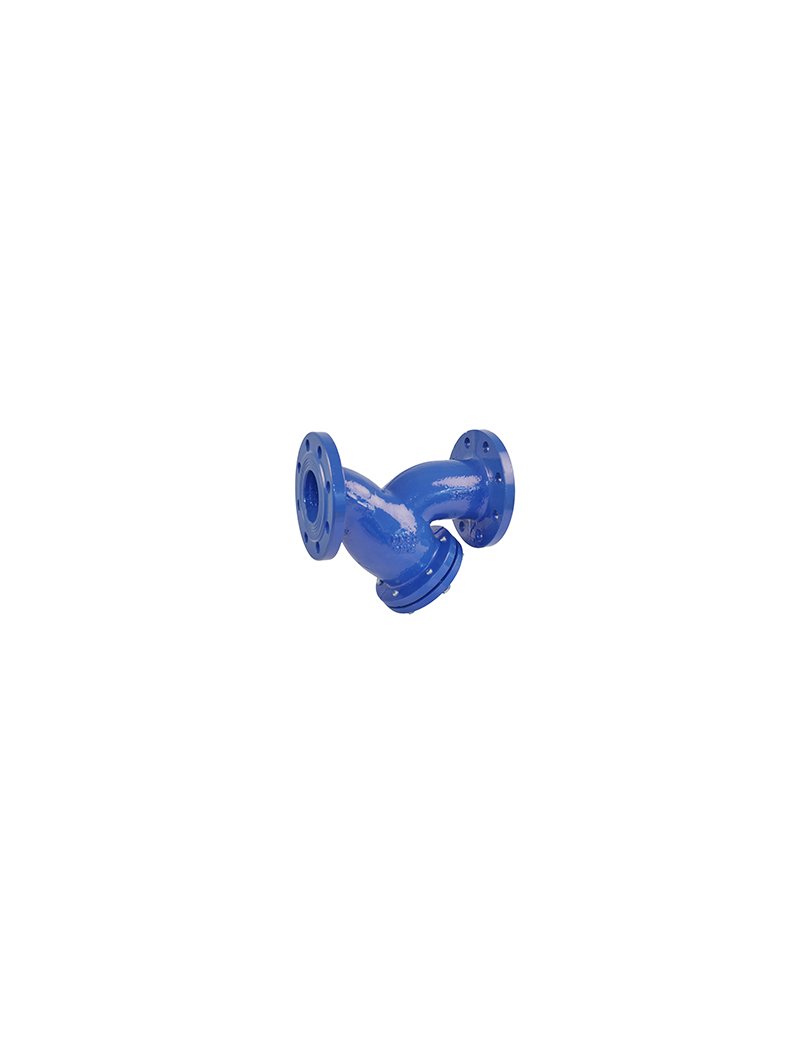

Filtro industriale a Y flangiato progettato per applicazioni in sistemi idrici, irrigazione, condizionamento e impianti industriali. Dotato di flangie conformi a norma EN 1092-2 PN 10/16 con rivestimento interno ed esterno in EPOXY da 250 µm.
| Parametro | Valore |
|---|---|
| Pressione di lavoro | PN 16 |
| Temperatura di lavoro | -10°C a 80°C |
| Materiale corpo | Ghisa grigia GG 25 (EN-GJL-250) |
| Rivestimento | EPOXY 250 µm interno ed esterno |
| Design | Unidirezionale |
| Posizionamento | Orizzontale o verticale |
| Norma flangia | UNI EN 1092-2 PN 10/16 |
| Scartamento flange | DIN 3202-1 F1 (UNI EN 558-1 Serie 1) |
| Prova pressione | UNI EN 12266-1 |
| Parametro | Valore (mm) |
|---|---|
| Lunghezza (L) | 290 |
| Altezza (H) | 211 |
| Diametro nominale (A) | 1,5 |
| Diametro flangia (D) | 185 |
| Diametro interno (K) | 145 |
| Diametro bulloni (n-Ød) | 4 - 19 |
| Diametro passo bulloni (D2) | 122 |
| Spessore flangia (b) | 20 |
Il filtro è idoneo per:
L'installazione del prodotto deve essere eseguita e mantenuta secondo i codici di buona pratica e le norme tecniche vigenti.
Il filtro può essere installato in posizione orizzontale o verticale.
Data la complessità e varietà delle specifiche di ciascuna installazione, è responsabilità dell'utente finale eseguire le prove necessarie per garantire il corretto funzionamento del prodotto nella specifica applicazione.
Effettuare controlli periodici per verificare l'integrità del rivestimento EPOXY e lo stato del filtro.
Ispezionare regolarmente le flange e i bulloni per assicurare che rimangano ben serrati e non presentino segni di corrosione.
Mantenere le condizioni di lavoro entro gli intervalli specificati: pressione PN16 e temperatura tra -10°C e 80°C.
Peso approssimativo: 16,5 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
