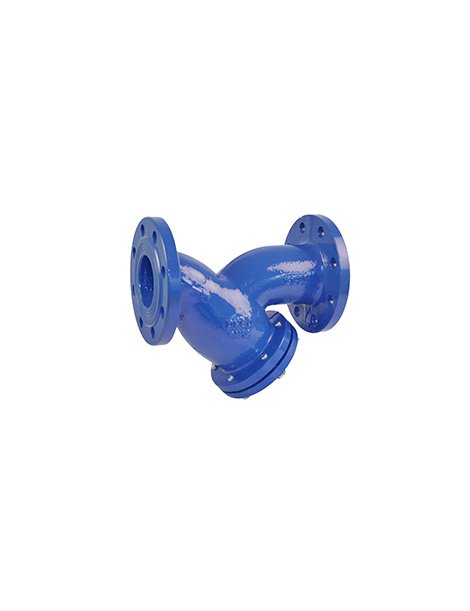

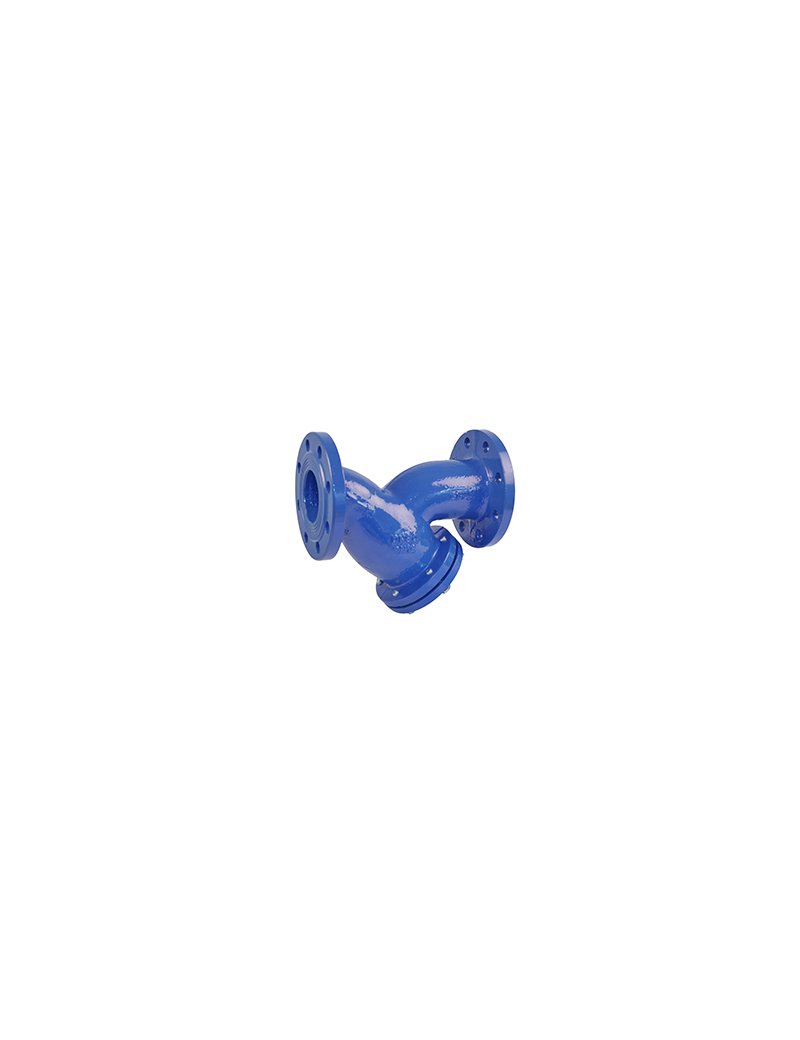

VALV.INDUSTR. FIG 510 FILTRO EN "Y" DN 40 - Cod. fornitore: 9-VF510040
Caratteristiche
- Tipo: Filtro a "Y" flangiato
- Pressione di lavoro: PN 16
- Temperatura di esercizio: da -10 °C a +80 °C
- Rivestimento: interno ed esterno in resina epossidica 250 μm
- Design: unidirezionale, installazione orizzontale o verticale
- Prova di pressione: secondo UNI EN 12266-1
- Compatibilità flange: UNI EN 1092-2 PN 10/16
Misure
| Lunghezza (L) | 200 mm |
| Altezza (H) | 118 mm |
| Distanza flange (A) | 1,5 mm |
| Diametro flangia (D) | 150 mm |
| Distanza fori (K) | 110 mm |
| Fori | 4 x 19 mm |
| Diametro interno (D2) | 88 mm |
| Spessore flangia (b) | 18 mm |
Consigli per l'installazione
- L'installazione può essere effettuata sia in posizione orizzontale che verticale.
- Assicurarsi che la freccia di direzione sul corpo sia orientata secondo il flusso.
- Installare in modo da garantire l'accessibilità per la manutenzione ordinaria.
- Seguire sempre le buone pratiche e le normative tecniche vigenti.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici per rimuovere eventuali depositi dal cestello filtrante.
- Verificare l'integrità della guarnizione e delle flange.
- Utilizzare solo ricambi originali.
- Seguire le indicazioni riportate dai codici di buona pratica e dalle normative attuali applicabili.
Peso indicativo
7,2 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
