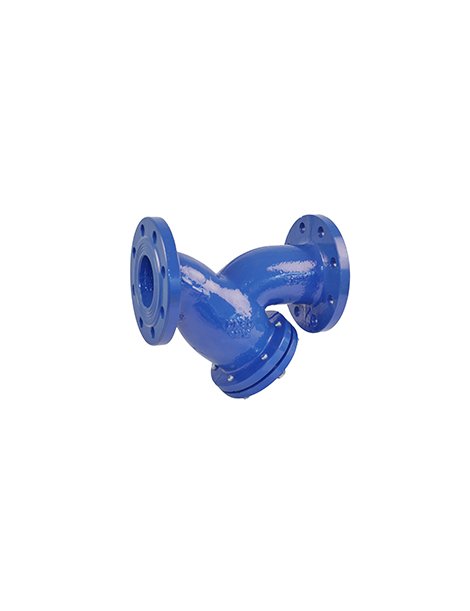

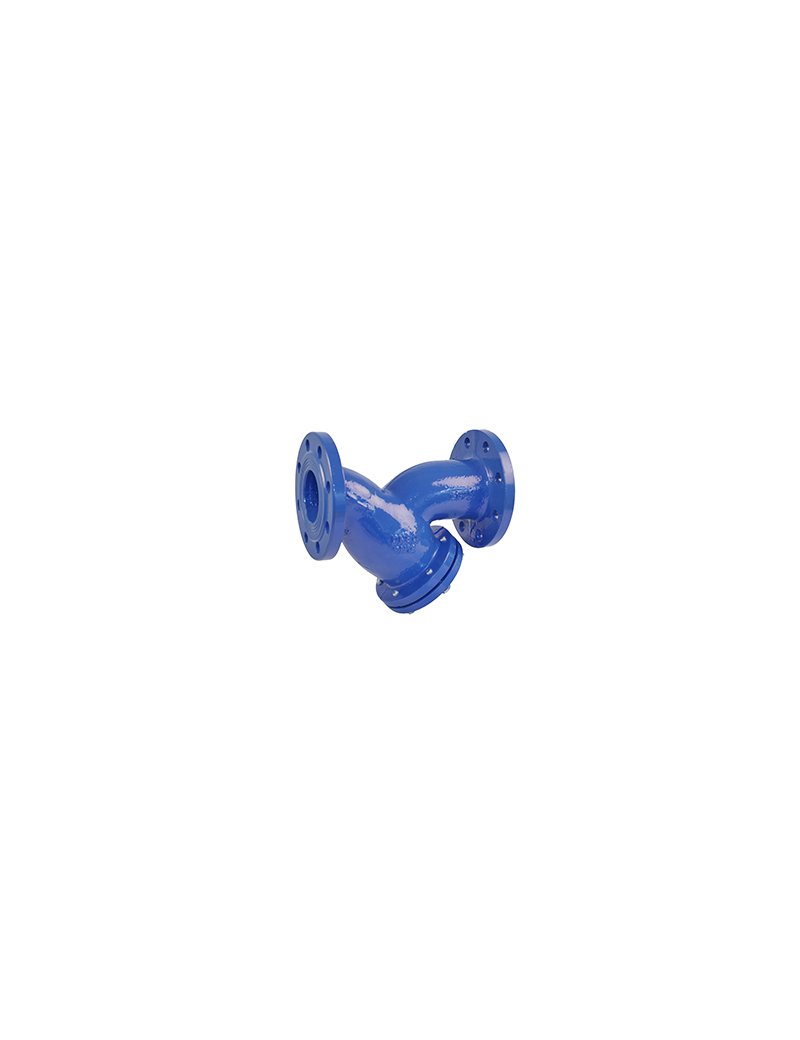

REF.510 - FILTRO "Y" FLANGIATO PN10/16 DN32

REF.510 - FILTRO "Y" FLANGIATO PN10/16 DN32

Caratteristiche

• Pressione di lavoro: PN 10/16
• Temperatura di lavoro: da -10 °C a 80 °C
• Design unidirezionale
• Installazione orizzontale o verticale
• Rivestimento interno/esterno in epossidico 250 μm
• Prova pressione: UNI EN 12266-1
• Dimensioni flangia: UNI EN 1092-2 PN 10/16
• Scartamento tra le flange: DIN 3202-1 F1 (UNI EN 558-1 Serie 1)

Misure

• DN: 32 mm
• L (lunghezza): 180 mm
• H (altezza): 111 mm
• A: 1,5 mm
• Flangia EN 1092-2 PN 10/16
• D: 140 mm
• K: 100 mm
• n-Ød: 4 - 19 mm
• D2: 78 mm
• b: 18 mm

Consigli per installazione

Installare rispettando la direzione del flusso indicata dalla freccia sul corpo del filtro. Può essere installato sia in posizione orizzontale che verticale. Si raccomanda di lasciare spazio sufficiente per ispezione e manutenzione. Seguire i codici di buona pratica e le norme tecniche vigenti per l’installazione.

Raccomandazioni per la manutenzione

Effettuare controlli periodici per garantire la pulizia della rete filtrante e il corretto funzionamento. Seguire le istruzioni tecniche specifiche per lo smontaggio e la pulizia. Verificare regolarmente lo stato del rivestimento interno/esterno e delle guarnizioni, sostituendo le parti usurate se necessario.

Peso indicativo

6,0 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
