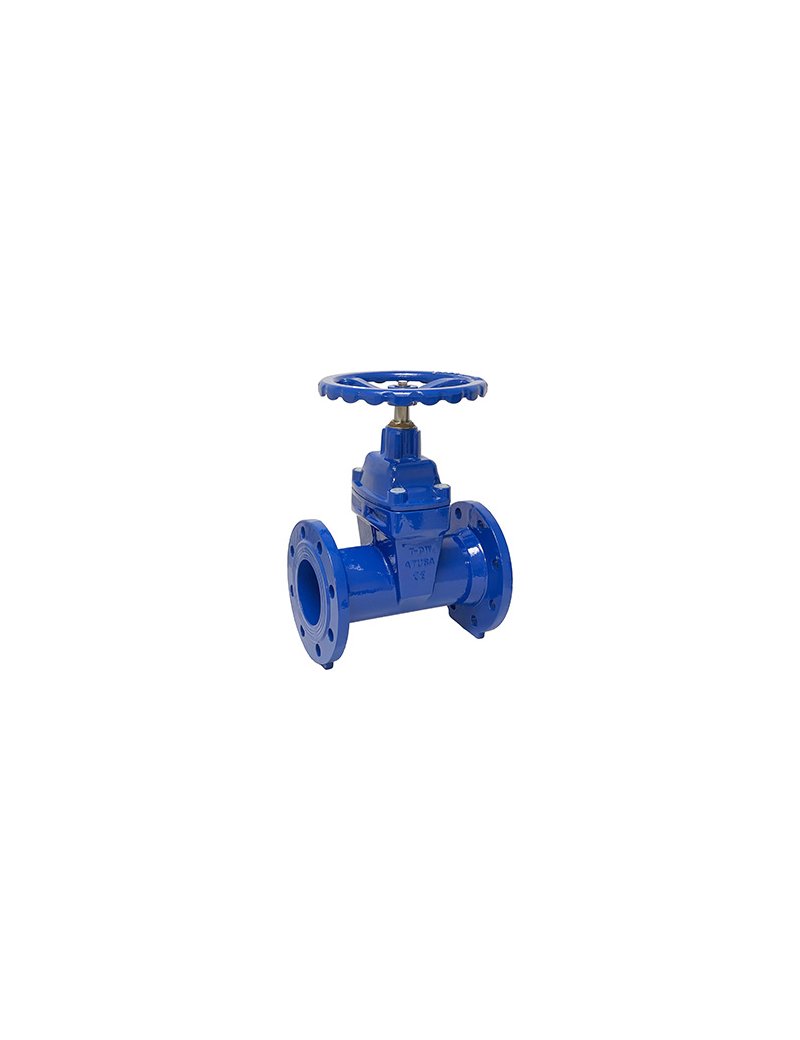

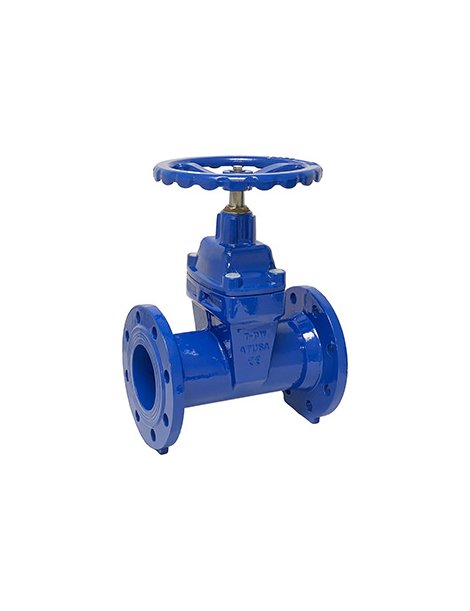

REF.509 - VALV.COMP.C.ELAST. FLANGIA F5 PN16 DN501

REF.509 - VALV.COMP.C.ELAST. FLANGIA F5 PN16 DN501 (cod. fornitore: 9-VF509501)

Caratteristiche

• Valvola con cuneo gommato a corpo ovale, flangiata, design F5
• Chiusura in senso orario
• Tenuta assoluta, passaggio totale, perdita di carico minima
• Mandrino interno non sollevante
• Design bidirezionale
• Pressione di esercizio: PN16
• Temperatura di esercizio: da 0°C a 80°C
• Flange secondo EN 1092-2 PN10/16
• Scartamento tra flange: DIN 3202-1 F5 (EN 558-1 Serie 15)
• Rivestimento interno ed esterno: epossipoliestere, spessore 250 µm
• Prova di pressione unitaria: UNI EN 12266-1

Misure

• Passaggio nominale DN: 500 mm
• Lunghezza (L): 700 mm
• Altezza (H): 1.065 mm
• Larghezza (A): 650 mm

Consigli per installazione

L'installazione deve essere eseguita in conformità alle buone pratiche di settore e alle norme tecniche vigenti. Prima dell'installazione valutare sempre la compatibilità della valvola con l'impianto e il fluido utilizzato. Installabile sia in posizione orizzontale che verticale.

Raccomandazioni per la manutenzione

Effettuare controlli periodici secondo le indicazioni normative e di buona pratica. Ispezionare periodicamente la tenuta, l'integrità delle superfici e il funzionamento del meccanismo di chiusura. L'utilizzo e la manutenzione in condizioni differenti rispetto a quelle indicate può compromettere la funzionalità; consultare sempre la documentazione tecnica aggiornata.

Peso indicativo

470,0 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
