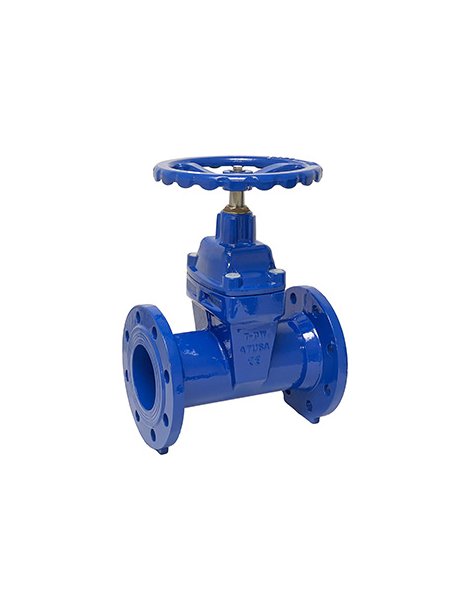

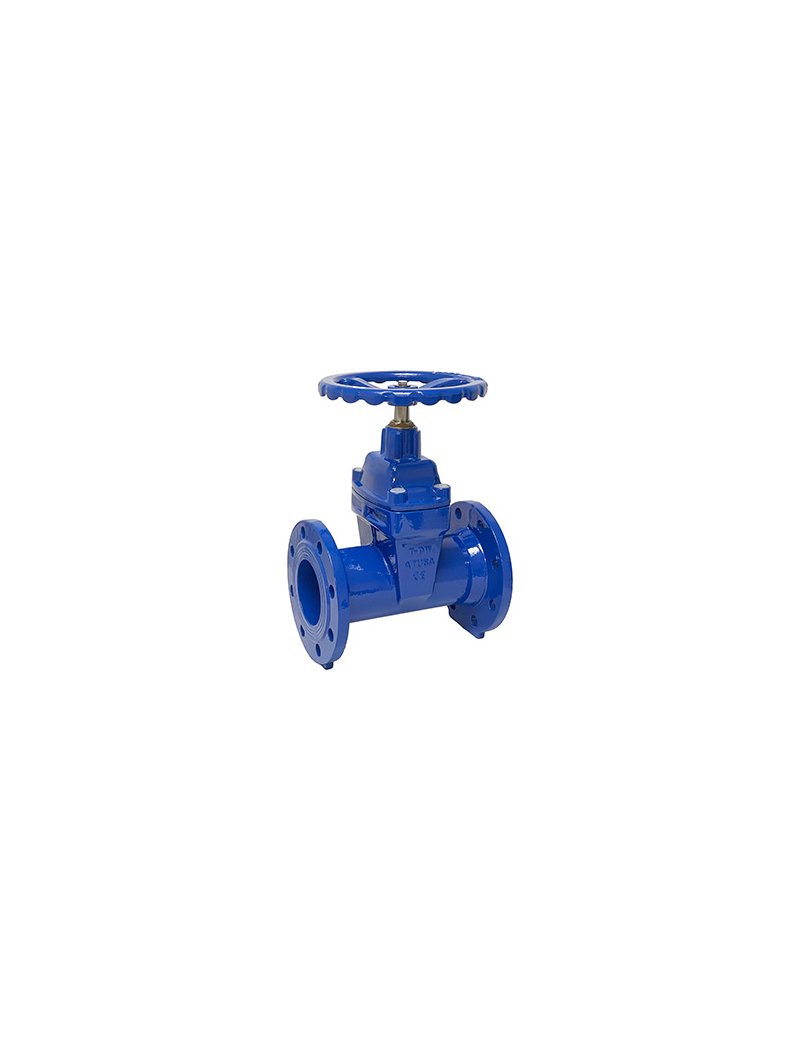

REF.509 - VALV.COMP.C.ELAST. FLANGIA F5 PN16 DN400
- Pressione di lavoro: PN 16.
- Temperatura di esercizio: 0 °C – 80 °C.
- Tenuta assoluta.
- Corpo e disco in ghisa duttile rivestiti internamente ed esternamente con vernice epossidica 250 µm.
- Mandrino interno non sollevante.
- Chiusura in senso orario.
- Prova di pressione: UNI EN 12266-1.
- Passaggio totale, perdita di carico minima.
- Design bidirezionale.
- Flange: EN 1092-2 PN 10/16.
- Scartamento tra le flange: DIN 3202-1 F5 (EN 558-1 Serie 15).
| DN | 400 |
| L (mm) | 510 |
| H (mm) | 315 |
| D (mm) | 340 |
| K (mm) | 295 |
| PN | 16 |
| Fori flange | 12 x 23 mm |
- Installare seguendo sempre le buone pratiche, norme vigenti e standard tecnici aggiornati.
- Verificare la posizione e orientare correttamente la valvola secondo le specifiche di sistema.
- Durante l’installazione, assicurarsi che non vi siano impurità o corpi estranei nelle sedi di tenuta.
- Utilizzare guarnizioni idonee alle flange secondo normativa.
- Serrare i bulloni dei flangiati in modo progressivo ed incrociato per garantire un serraggio omogeneo.
- Effettuare controlli periodici su tutti i componenti in esercizio.
- Verificare l’integrità del rivestimento protettivo e delle parti mobili.
- In caso di funzionamento anomalo, effettuare diagnosi prima di procedere allo smontaggio.
- Lubrificare il mandrino ed i componenti meccanici soggetti a movimento secondo indicazioni tecniche.
- Utilizzare esclusivamente ricambi originali e seguire la documentazione tecnica di riferimento.
60 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
