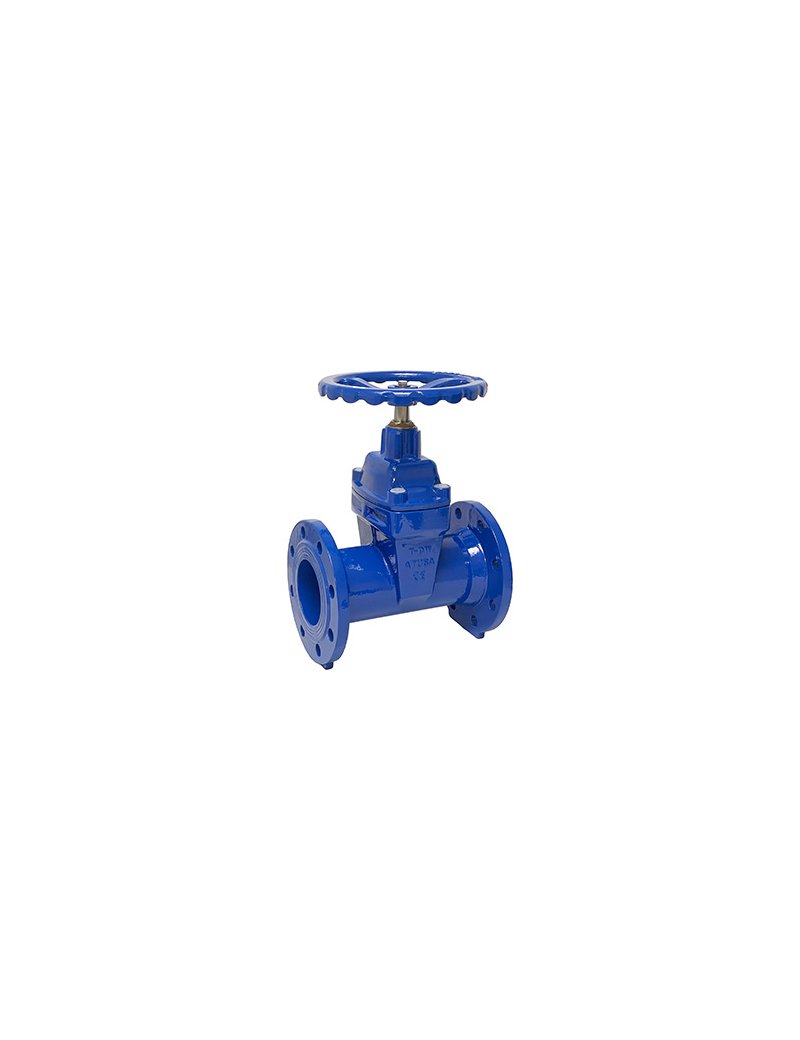

REF.509 - VALV.COMP.C.ELAST. FLANGIA F5 PN16 DN300

REF.509 - VALV.COMP.C.ELAST. FLANGIA F5 PN16 DN300

Caratteristiche

- Valvola a cuneo rivestito in elastomero (resiliente), tipo saracinesca flangiata
- Design bidirezionale
- Pressione nominale di esercizio: PN16
- Temperatura di esercizio: 0 °C ÷ 80 °C
- Progettato secondo DIN 3352/F5 (EN 1171)
- Dimensioni flange secondo EN 1092-2 PN10/16
- Scartamento tra le flange secondo DIN 3202-1 F5 (EN 558-1 Serie 15)
- Interno ed esterno con verniciatura epossidica 250 μm
- Tenuta idraulica assoluta
- Mandrino non saliente
- Passaggio totale; perdita di carico minima
- Chiusura in senso orario

Misure

Consigli per installazione

• Verificare la pulizia dei punti di collegamento e la corretta allineatura delle flange prima dell’installazione.

• Installare la valvola in posizione accessibile per ispezioni future e in modo che il senso di chiusura sia coerente con le indicazioni del prodotto.

• Applicare la coppia di serraggio adeguata ai bulloni di fissaggio delle flange per garantire la tenuta.

Raccomandazioni per la manutenzione

• Eseguire ispezioni periodiche della tenuta e dello stato delle superfici epossidiche..

• Azionare la valvola regolarmente per evitare incrostazioni e facilitare la movimentazione del cuneo.

• Verificare l’assenza di danneggiamenti sulle guarnizioni ed eventualmente sostituirle.


Peso indicativo

120,0 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
