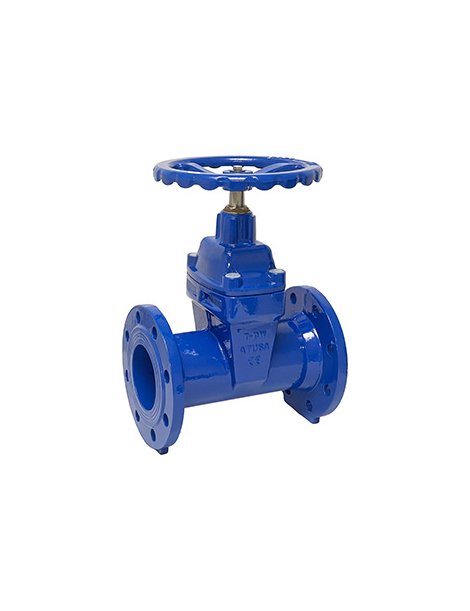

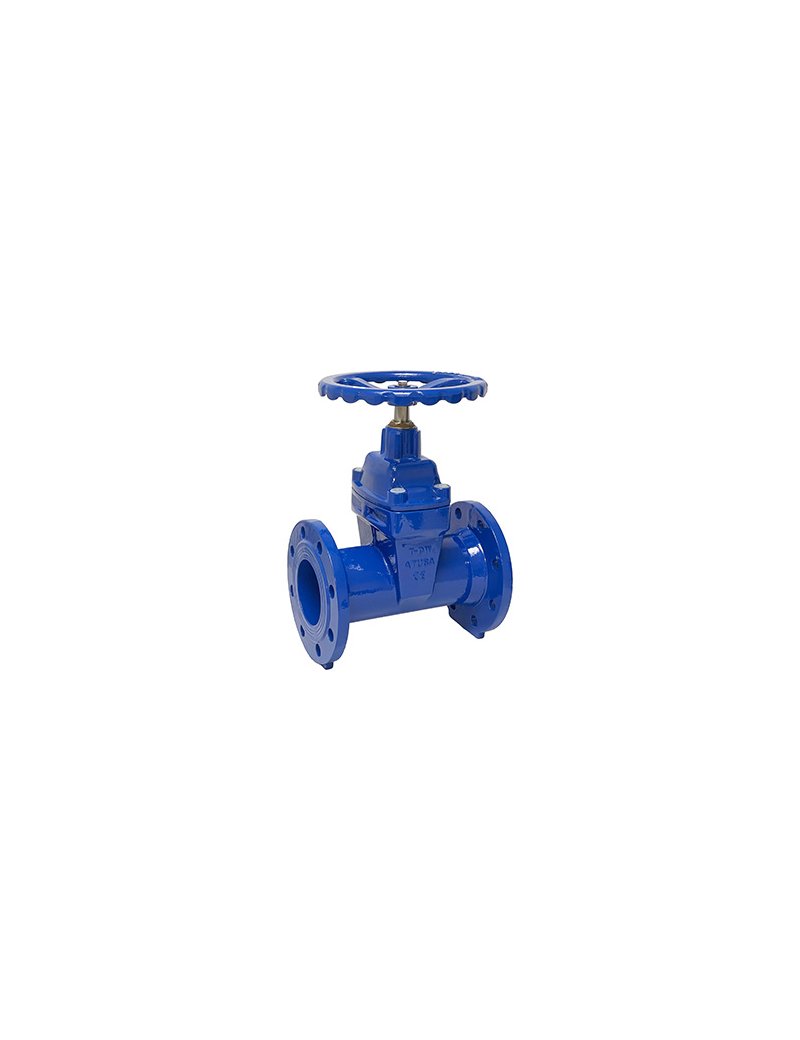

REF.509 - VALV.COMP.C.ELAST. FLANGIA F5 PN16 DN201
Caratteristiche
- Valvola a saracinesca a cuneo gommato corpo ovale, con flangia F5.
- Rivestimento interno ed esterno in resina epossidica (250 µm).
- Pressione di lavoro: PN16.
- Temperatura di esercizio: da 0°C a 80°C.
- Corpo in ghisa duttile.
- Scartamento tra le flange secondo DIN 3202-1 F5 (UNI EN 558-1 Serie 15).
- Assoluta tenuta all'acqua.
- Mandrino interno non sollevante.
- Passaggio totale, perdita di carico minima.
- Apertura/chiusura in senso orario.
- Design bidirezionale.
Misure
- DN: 201 mm
- Flange EN 1092-2 PN10/16
- Standard costruttivi: DIN 3352 F5 (EN 1171)
Consigli per l'installazione
- Accertarsi che la tubazione sia pulita e priva di detriti prima dell'installazione della valvola.
- Installare la valvola rispettando il senso di flusso e assicurandosi di montare le guarnizioni idonee su entrambe le flange.
- Stringere uniformemente i bulloni di fissaggio per evitare tensionamenti anomali sul corpo valvola.
Raccomandazioni per la manutenzione
- Eseguire controlli periodici del serraggio dei bulloni e delle giunzioni flangiate.
- Non forzare il volante o il meccanismo di apertura/chiusura.
- Verificare regolarmente lo stato dei rivestimenti protettivi e ripristinare dove necessario.
- Assicurarsi che la valvola sia completamente chiusa/aperta secondo esigenze funzionali.
Peso indicativo
120,0 kg
