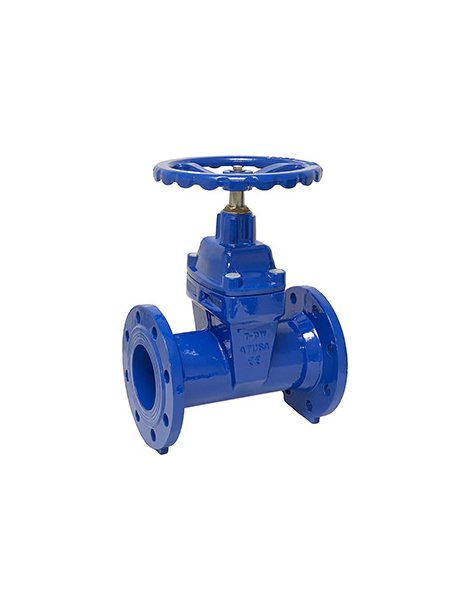

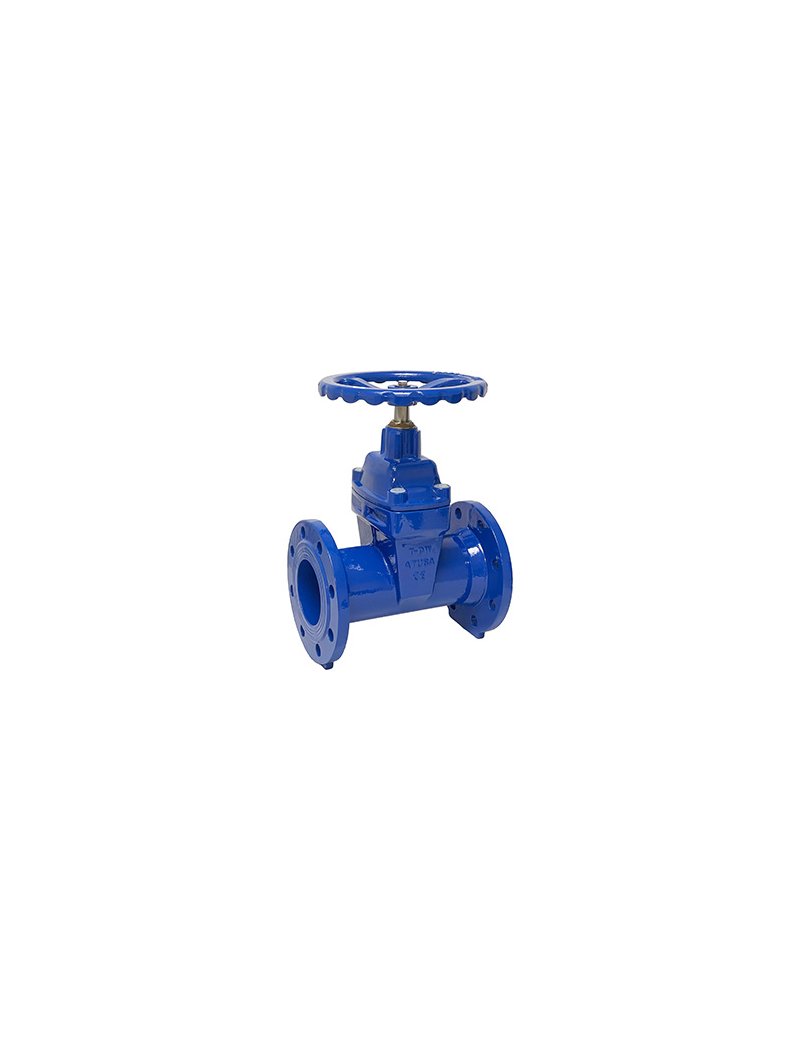

REF.509 - VALV.COMP.C.ELAST. FLANGIA F5 PN16 DN150
- Valvola a cuneo gommato con corpo in ghisa duttile
- Diametro nominale: DN150
- Tenuta perfetta con cuneo rivestito in gomma elastomerica
- Pressione nominale: PN16
- Temperatura di lavoro: 0 °C ÷ 80 °C
- Design secondo DIN 3352/F5 (EN 1171)
- Flange secondo EN 1092-2 PN10/16
- Scartamento tra le flange: DIN 3202-1 F5 (EN 558-1 Serie 15)
- Rivestimento epossidico interno/esterno 250 μm
- Test di pressione secondo EN 12266-1
- Passaggio totale (perdita di carico minima)
- Mandrino interno non saliente
- Chiusura in senso orario
- Design bidirezionale
- Diametro nominale (DN): 150 mm
- Lunghezza (L): 350 mm
- Altezza (H): 400 mm
- Diametro esterno flangia: 285 mm
- Interasse fori flangia: 240 mm
- Numero e foro bulloni: 8 fori Ø23 mm
Installare mantenendo l’allineamento tra le tubazioni, impiegando guarnizioni idonee tra le flange.
Serrare progressivamente e in modo uniforme tutti i bulloni di fissaggio.
Verificare che la valvola sia idonea per il fluido e alle condizioni di pressione e temperatura dell’impianto.
Effettuare controlli periodici sullo stato della verniciatura e sulla tenuta.
Provvedere a cicli di apertura/chiusura regolari per evitare grippaggi.
In caso di lunghi periodi di inattività, eseguire manovre di esercizio e ispezionare la tenuta.
37,0 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
