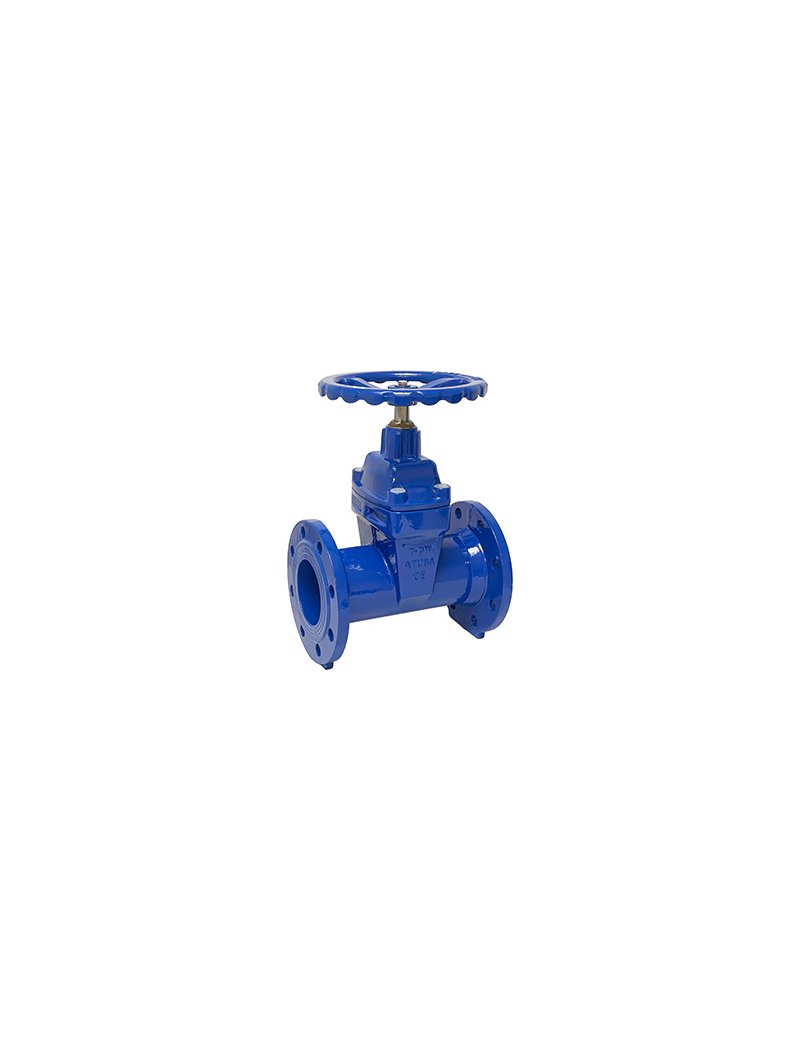

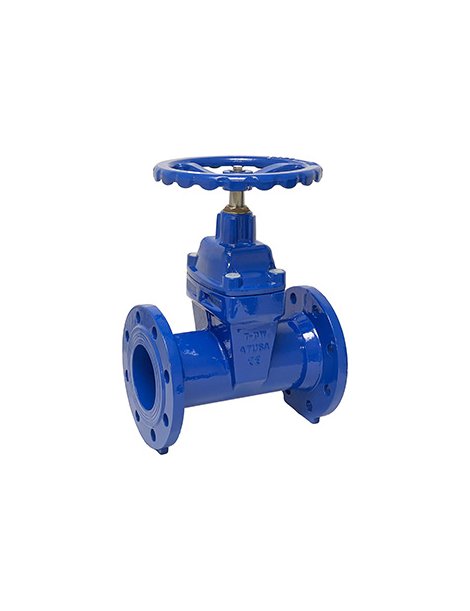

REF.509 - VALV.COMP.C.ELAST. FLANGIA F5 PN16 DN125

297,45 €

IVA esclusa

Valvola a saracinesca resilient seat flangiata corpo piatto, PN16, DN125, design bidirezionale, corpo in ghisa duttile rivestita epossidica, installazione con flangia F5, peso 36,1 kg.

Non trovi il prodotto con le caratteristiche desiderate?
Chiamaci allo 031.692096 o scrivici a info@atecom.it.

Descrizione
Dettagli del prodotto

REF.509 - VALV.COMP.C.ELAST. FLANGIA F5 PN16 DN125

Caratteristiche

Valvola a saracinesca a corpo piatto con sede resiliente e flangia tipo F5. Design bidirezionale, pressatura di esercizio PN16. Corpo in ghisa duttile EN-GJS-450-10 rivestito internamente ed esternamente con vernice epossidica. Conforme alla norma DIN 3352 / F5 (EN 1171). Temperatura di esercizio: da 0°C a 80°C.

Misure

Diametro nominale (DN)	125 mm
Pressione nominale	PN16
Scartamento	400 mm
Altezza totale	264 mm
Foratura flangia	EN 1092-2, 8 fori Ø19 mm
Interasse fori	210 mm
Diametro esterno flangia	250 mm
Spessore flangia	26 mm

Consigli per installazione

Installare la valvola con flangia compatibile secondo EN 1092-2.
Assicurare il perfetto allineamento tra tubazioni e flangia F5.
Può essere montata in posizione orizzontale o verticale.
Verificare la pulizia delle superfici di tenuta prima dell’installazione.

Raccomandazioni per la manutenzione

Effettuare controlli periodici di manovra del volantino e della sede resiliente.
Verificare periodicamente l’integrità del rivestimento epossidico.
Ispezionare guarnizioni e tenuta almeno una volta l’anno.
Procedere con lubrificazione delle parti mobili se necessario.

Peso indicativo

36,1 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.

Riferimento VF509125

EAN 8432388517542
