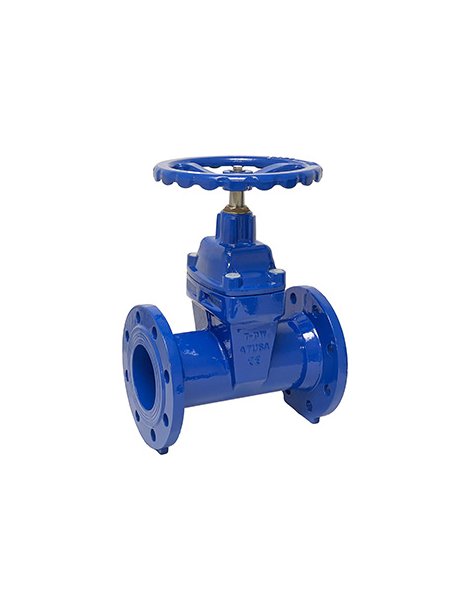

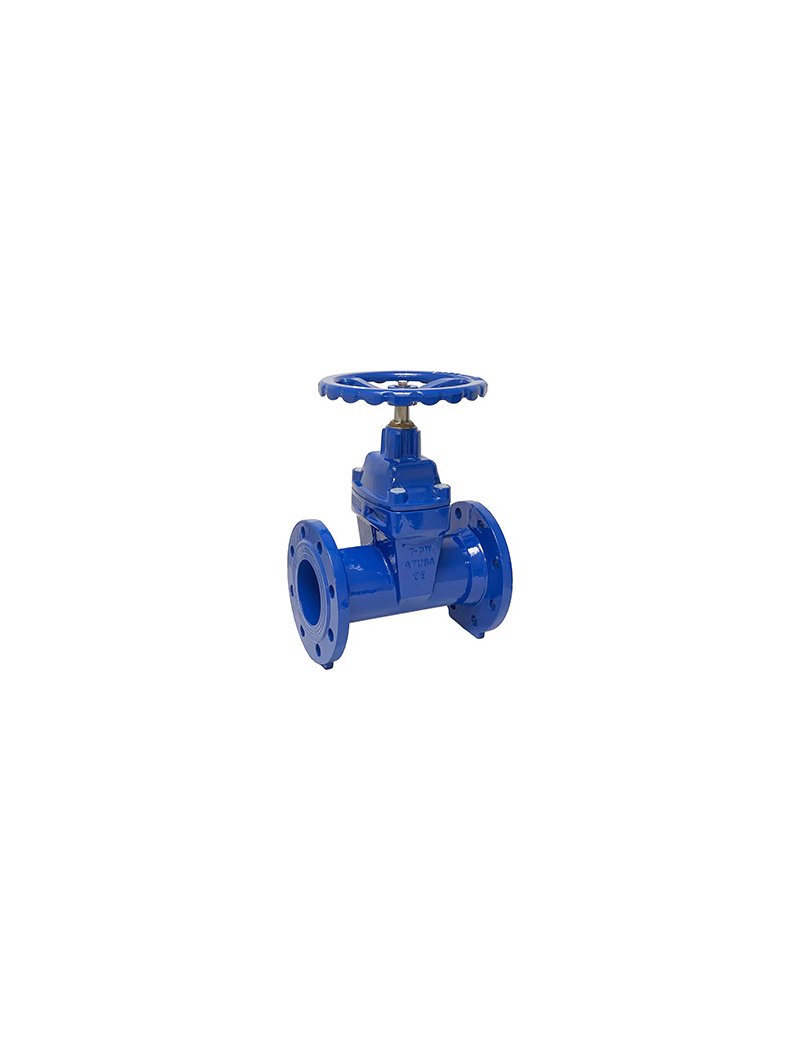

REF.509 - VALV.COMP.C.ELAST. FLANGIA F5 PN16 DN100

195,98 €
IVA esclusa
Valvola compensata elastica con flangia F5 PN16 DN100, corpo intero, installazione orizzontale/verticale, peso 24,7 kg.
Quantità
Acquista ora

Non trovi il prodotto con le caratteristiche desiderate?
Chiamaci allo 031.692096 o scrivici a info@atecom.it.

REF.509 - VALV.COMP.C.ELAST. FLANGIA F5 PN16 DN100

Caratteristiche

Valvola a corpo intero, compensazione elastica, flangia tipo F5. Pressione nominale PN16. Design bidirezionale. Temperature di esercizio da 0°C a 80°C. Standard di progettazione: DIN 3352 / F5 (EN 1171).

Misure

  • Diametro nominale (DN): 100
  • Distanza tra flange (L): 350 mm
  • Altezza (H): 226 mm
  • Spessore flangia (A): 3 mm
  • Diametro esterno flangia (D): 220 mm
  • Interasse fori flangia (K): 180 mm
  • Numero fori flangia (n): 8
  • Diametro fori (Ød): 19 mm
  • Diametro interno flangia (D2): 158 mm
  • Larghezza flangia (b): 24 mm

    • Consigli per installazione

    Installare la valvola in posizione orizzontale o verticale. Verificare la compatibilità con il fluido, la pressione e la temperatura di esercizio. Applicare una tenuta idonea tra le flange.

    Raccomandazioni per la manutenzione

    Effettuare controlli periodici sul funzionamento e sull'integrità delle tenute. Lubrificare i componenti mobili se richiesto dalle condizioni di esercizio. In caso di perdite o malfunzionamenti, sostituire le guarnizioni secondo le specifiche tecniche.

    Peso indicativo

    24.7 kg

    La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.

    VF509100
    8432388517511
