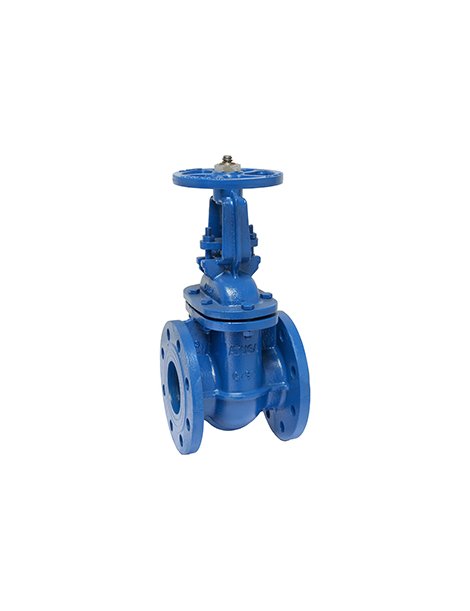

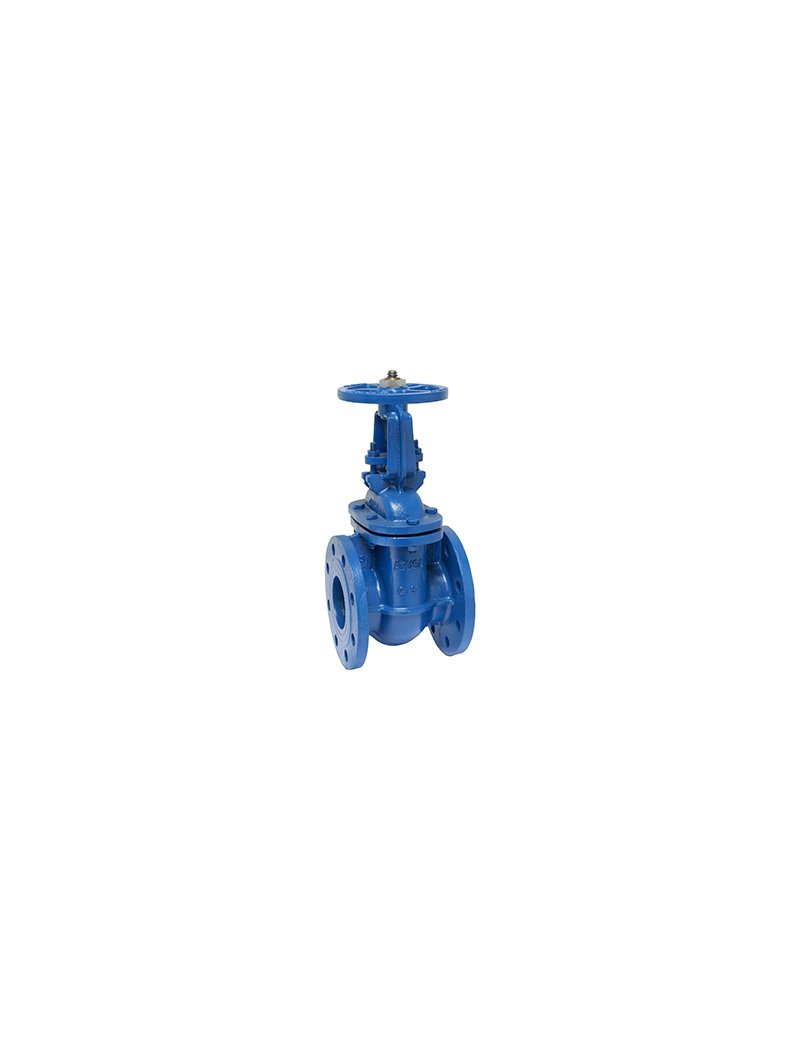

VALV.INDUSTR. FIG 504 SARAC. TENUTA METALLICA VITE ESTERNA DN300 PN 10

2.059,61 €
IVA esclusa
Valvola industriale saracinesca DN300 PN 10 con tenuta metallica e vite esterna, interamente flangiata, peso indicativo 180 kg. Progettata per impianti industriali secondo DIN/F4 e flange EN 1092-2.
Quantità
Acquista ora

Non trovi il prodotto con le caratteristiche desiderate?
Chiamaci allo 031.692096 o scrivici a info@atecom.it.

VALV.INDUSTR. FIG 504 SARAC. TENUTA METALLICA VITE ESTERNA DN300 PN 10
Codice fornitore: 9-VF504301

Caratteristiche

  • Design bidirezionale, a vite esterna, flangiata
  • Tenuta: metallo su metallo
  • Mandrino esterno ascendente
  • Passaggio totale, perdita di carico minima
  • Chiusura: senso orario
  • Pressione di lavoro: PN 10
  • Temperatura di esercizio: 0 °C – 180 °C
  • Norme costruttive: DIN 3352/F4
  • Dimensioni flange: EN 1092-2 PN 10
  • Scartamento tra flange: DIN 3202-1 F4 (EN 558-1 S14)
  • Materiali principali: Corpo, cuneo e premistoppa in Ghisa sferoidale GGG50 (EN-GJS-500-7); sedi di tenuta in Acciaio inox AISI 304; stelo in Acciaio inox AISI 420; guarnizione corpo in grafite; viteria in acciaio al carbonio

    • Misure

  • DN: 300 mm
  • L (Interasse): 270 mm
  • H (Altezza): 952/1273 mm
  • DO: 320 mm
  • D (Diametro flangia): 445 mm
  • K (Interasse fori): 400 mm
  • Fori di fissaggio: 12 x Ø23 mm
  • B (Spessore flangia): 24 mm
  • f: 4 mm

    • Consigli per installazione

  • Installare la saracinesca su tubazioni compatibili con flange EN 1092-2 PN 10.
  • Prevedere sistemi di sollevamento idonei vista la massa del prodotto.
  • Montare la valvola verificando l’allineamento tra le flange.
  • Assicurarsi che il senso di chiusura sia orario.
  • Controllare che il mandrino esterno sia libero per il movimento ascendente.

    • Raccomandazioni per la manutenzione

  • Effettuare ispezioni periodiche per verificare l’assenza di perdite.
  • Lubrificare il mandrino esterno come da specifica del produttore.
  • Verificare lo stato delle guarnizioni e sostituirle se usurate.
  • Mantenere pulita la zona attorno allo stelo e alle flange.
  • Controllare la tenuta delle viti ed elementi di fissaggio.

    • Peso indicativo

    180 kg

    La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.

    VF504301
    8432388437215
