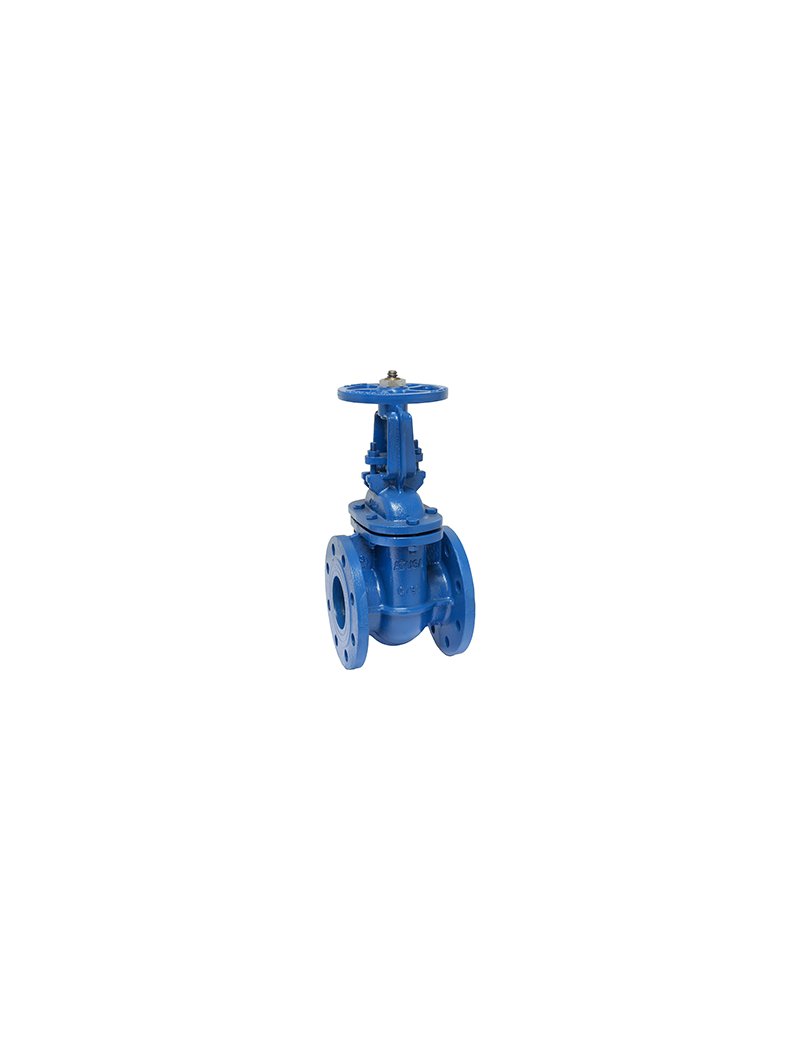

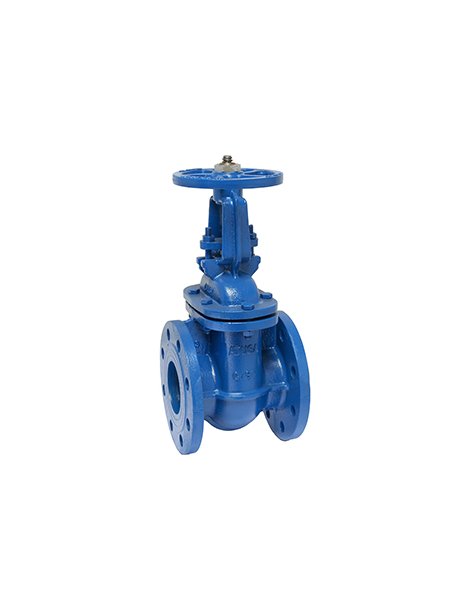

VALV.INDUSTR. FIG 504 SARAC. TENUTA METALLICA VITE ESTERNA DN300 PN 16 - Codice prodotto: 9-VF504300
Caratteristiche
- Design bidirezionale
- Tenuta metallica
- Mandrino esterno ascendente
- Flangiata secondo EN 1092-2 PN 10/16
- Passaggio totale a perdita di carico minima
- Chiusura in senso orario
- Prodotto secondo: DIN 3352 / F4
- Prova di pressione secondo UNI EN 12266-1, tasso B
- Materiali principali componenti: Corpo in ghisa sferoidale GGG50 (EN-GJS-500-7), sedi in acciaio inox AISI 304, stelo in acciaio inox AISI 420, volantino in ghisa grigia GG25, madrevite e rondella volantino in ottone, viti in acciaio al carbonio
Misure
| DN | Lunghezza (L) | Altezza (H) | Diametro esterno (DO) | Standard flangia | Peso indicativo (kg) |
| 300 | 270 mm | 952/1273 mm | 460 mm | PN 16 - EN 1092-2 | 180 |
Consigli per installazione
- Installare su tubazioni orizzontali o verticali, rispettando il senso del flusso dove richiesto
- Verificare la conformità delle flange tra valvola e tubazione (EN 1092-2 PN 10/16)
- Effettuare serraggi uniformi dei bulloni in fase di montaggio
- Proteggere la valvola da urti e contaminanti durante l'installazione
Raccomandazioni per la manutenzione
- Effettuare periodicamente controlli visivi sulle guarnizioni e sulle flange
- Lubrificare il mandrino secondo le indicazioni del manuale tecnico
- Manutenere pulita la superficie esterna e il volantino
- In caso di perdite o anomalie, contattare subito personale qualificato
Peso indicativo
180 kg (DN300, PN 16)
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
