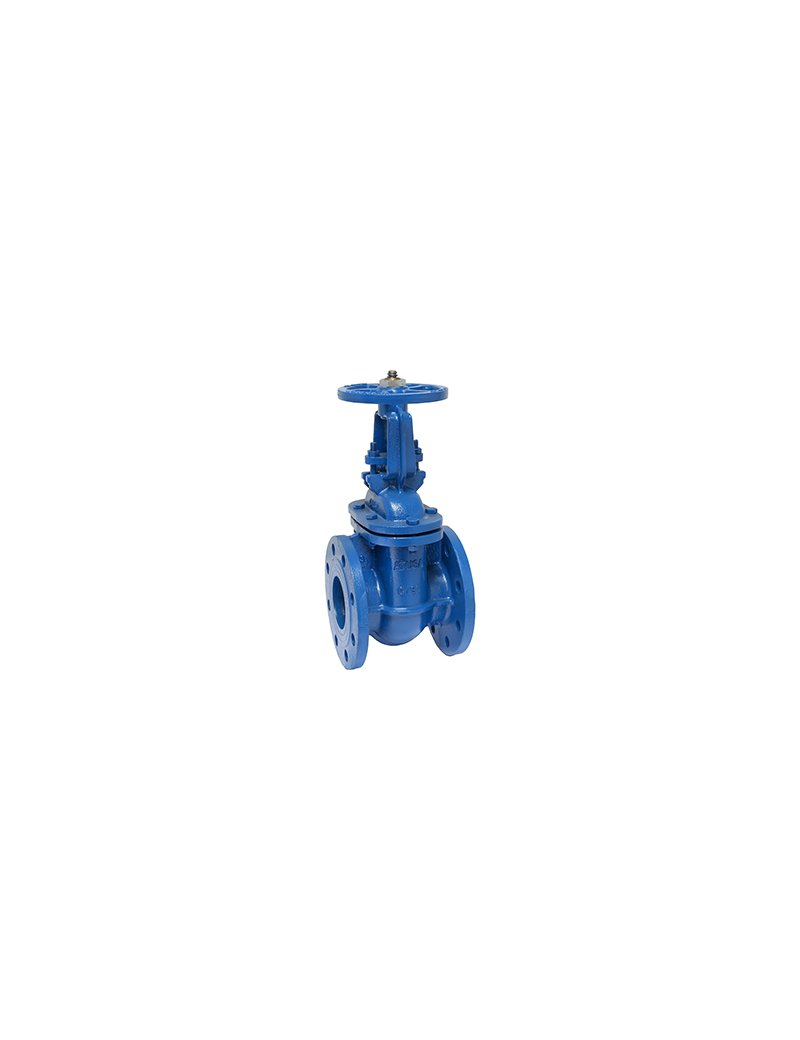

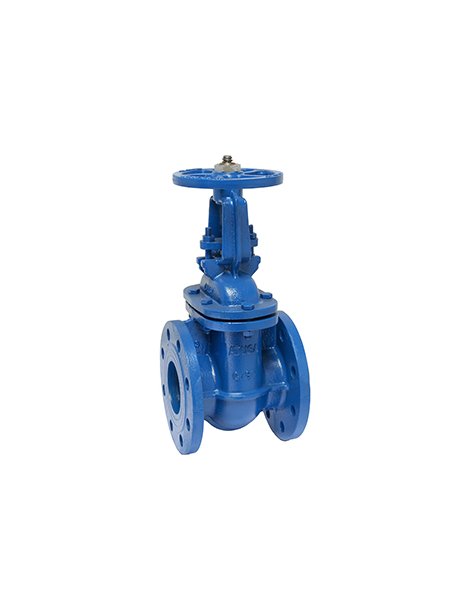

VALV.INDUSTR. FIG 504 SARAC. TENUTA METALLICA VITE ESTERNA DN250 PN10
• Saracinesca flangiata a tenuta metallica, mandrino esterno, passaggio totale, chiusura in senso orario.
• Design bidirezionale secondo DIN 3352 / F4.
• Classe di pressione: PN10.
• Temperatura di lavoro: 0 °C ÷ 180 °C.
• Flange conformi a EN 1092-2 PN10.
• Interasse flange: DIN 3202-1 F4 (EN 558-1 Serie 14).
• Prova idraulica: EN 12266-1, tasso B.
• Materiale principali: corpo e cuneo in ghisa sferoidale GGG50 (EN-GJS-500-7), anelli di tenuta e stelo in acciaio inox AISI 304/420, guarnizioni in grafite.
| DN | 250 |
| PN | 10 |
| L (lunghezza interasse) | 250 mm |
| H (altezza totale) | 823/1093 mm |
| DO (Ø volantino) | 320 mm |
| D (Ø flangia) | 395 mm |
| K (interasse fori flange) | 350 mm |
| n - d (n° e Ø fori) | 12-Ø23 mm |
| B (spessore flangia) | 23 mm |
| f (battuta flangia) | 3 mm |
• Verificare la corretta pulizia delle tubazioni prima dell’installazione.
• Posizionare la valvola in modo che il volantino sia accessibile.
• Assicurarsi dell'allineamento tra le flange durante il montaggio.
• Serrare i bulloni delle flange in modo incrociato per garantire una perfetta tenuta.
• Effettuare un collaudo in pressione dopo l’installazione secondo EN 12266-1.
• Effettuare controlli periodici sulla funzione di apertura e chiusura.
• Lubrificare periodicamente il mandrino esterno.
• Verificare periodicamente l’assenza di perdite dalle guarnizioni e stringere i premistoppa se necessario.
• Per interventi di manutenzione straordinaria, scaricare la pressione dalle tubazioni prima di smontare la valvola.
110,0 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
