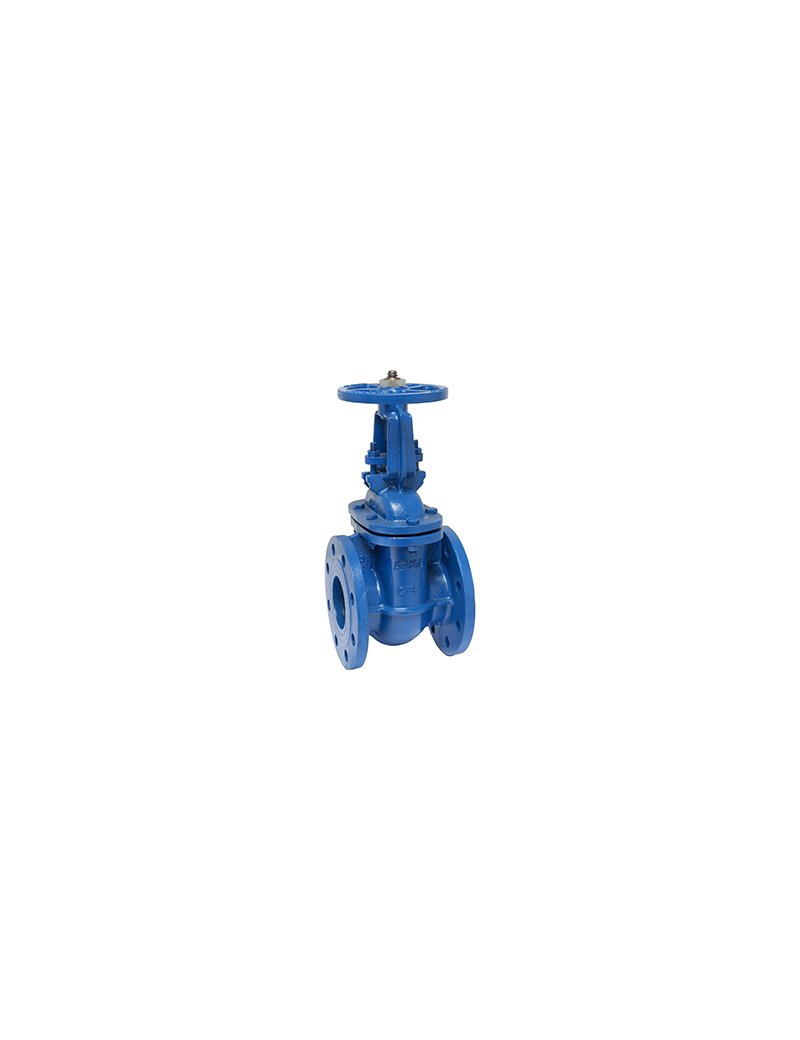

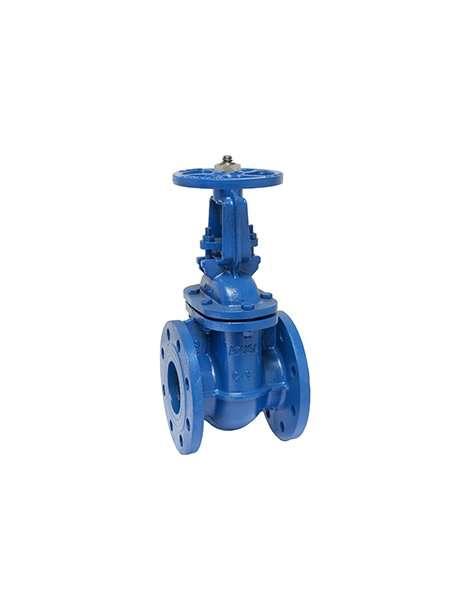

VALV.INDUSTR. FIG 504 SARAC. TENUTA METALLICA VITE ESTERNA DN200 PN10
Caratteristiche
- Design bidirezionale
- Passaggio totale, perdita di carico minima
- Mandrino esterno ascendente
- Chiusura in senso orario
- Pressione di lavoro: PN 10
- Temperatura di lavoro: 0 °C a 180 °C
- Costruzione secondo norma DIN 3352/F4
- Dimensioni flange: UNI EN 1092-2 PN 10/16
- Scartamento tra le flange: DIN 3202-1 F4 (EN 558-1 Serie 14)
- Prova di pressione unitaria secondo UNI EN 12266-1, tasso B
Misure
DN: 200 mm
PN: 10
Dimensioni flange: UNI EN 1092-2 PN 10/16
Scartamento tra le flange: secondo DIN 3202-1 F4 (EN 558-1 Serie 14)
Consigli per installazione
- Verificare la compatibilità delle flange e assicurarsi che l'allineamento delle tubazioni sia corretto.
- Tenersi alle normative DIN indicate per il montaggio, garantendo la pressione nominale prevista.
- Installare la valvola con il mandrino esterno accessibile per agevolare le operazioni di apertura e chiusura.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici su tenuta e funzionalità della valvola.
- Lubrificare regolarmente il mandrino esterno, secondo le specifiche di prodotto.
- Verificare l’integrità delle flange e serrare i bulloni secondo normativa UNI EN applicabile.
Peso indicativo del prodotto
circa 120 kg
Codice prodotto fornitore: 9-VF504201
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
