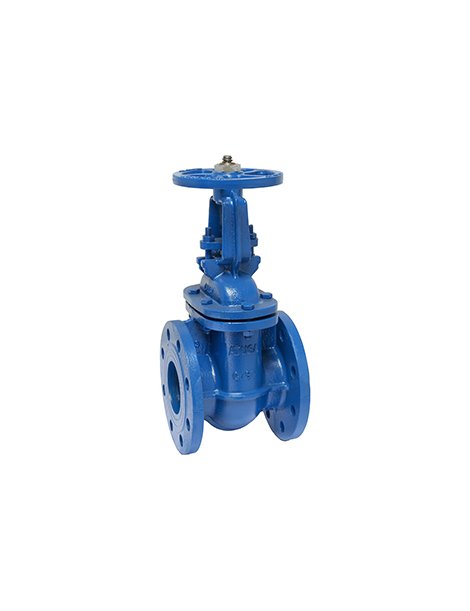

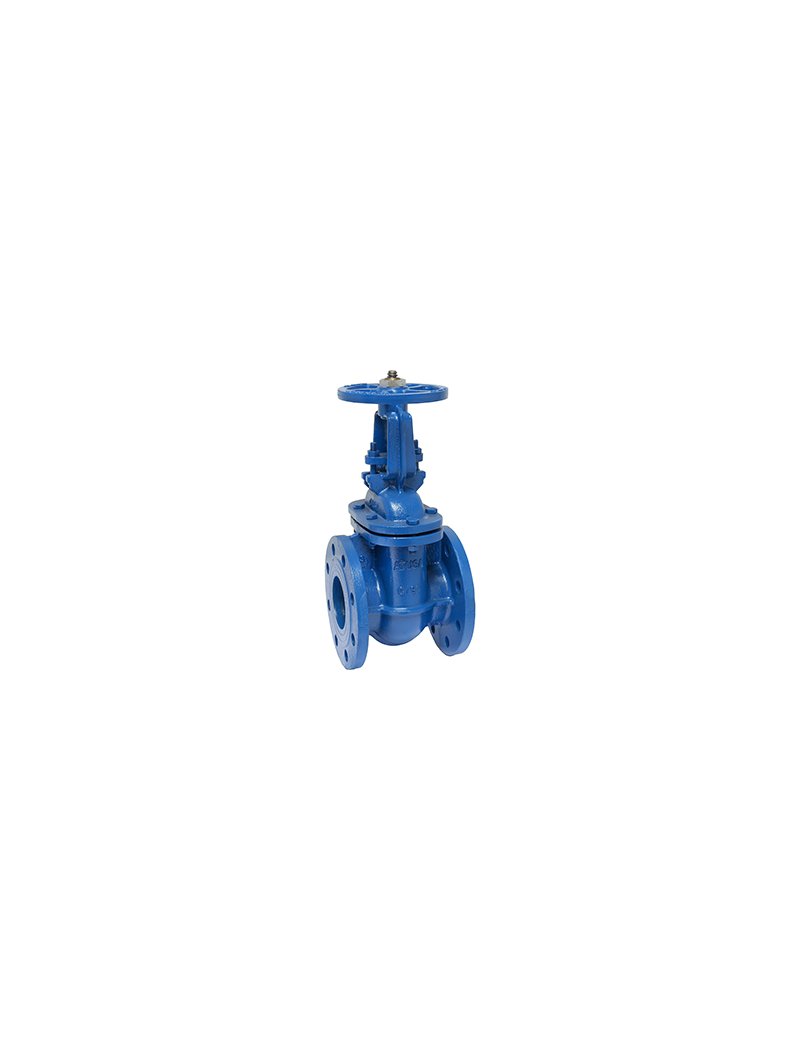

VALV.INDUSTR. FIG 504 SARAC. TENUTA METALLICA VITE ESTERNA DN200 PN16

Nome del prodotto

VALV.INDUSTR. FIG 504 SARAC. TENUTA METALLICA VITE ESTERNA DN200 PN16

Caratteristiche

• Design bidirezionale
• Pressione di lavoro: PN 16
• Temperatura di lavoro: 0 °C a 180 °C
• Prodotto secondo: DIN 3352 / F4
• Dimensioni delle flange: UNI EN 1092-2 PN 10 / 16
• Scartamento tra le flange: DIN 3202-1 F4 (UNI EN 558-1 Serie 14)
• Prova di pressione unitaria: UNI EN 12266-1, tasso B
• Mandrino esterno ascendente
• Passaggio totale, perdita di carico minima
• Chiusura in senso orario
• Corpo e cuneo: Ghisa Sferoidale - Ductile Iron GGG50 (EN-GJS-500-7)
• Sede corpo: Acciaio Inox - Stainless Steel AISI 304
• Guarnizione corpo: Grafite
• Premistoppa: Ghisa Sferoidale - Ductile Iron GGG50 (EN-GJS-500-7)
• Dado: Acciaio al Carbonio - Carbon Steel

Misure

Consigli per installazione

Installare la valvola in posizione orizzontale o verticale, assicurandosi che il mandrino esterno sia orientato verso l'alto per facilitare la manutenzione. Verificare l'allineamento delle flange e serrare i bulloni in modo uniforme per evitare stress meccanici.

Raccomandazioni per la manutenzione

Effettuare controlli periodici della tenuta e della lubrificazione del mandrino. In caso di perdite, sostituire la guarnizione in grafite. Pulire regolarmente la sede corpo e il cuneo per garantire una chiusura ottimale.

Peso indicativo del prodotto

70,0 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
