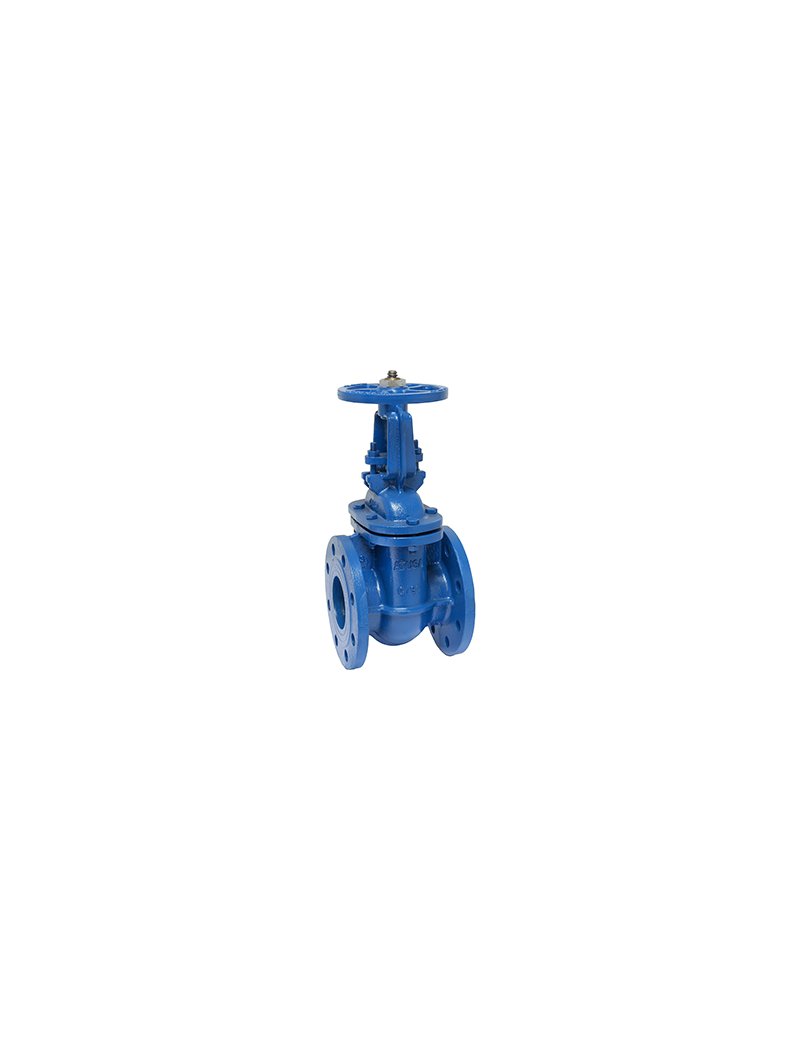

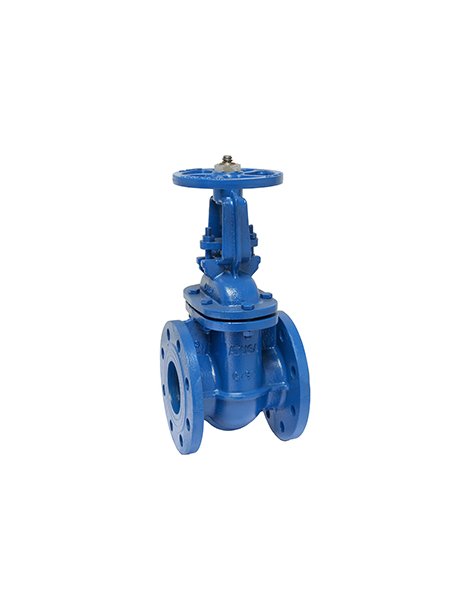

VALV.INDUSTR. FIG 504 SARAC. TENUTA METALLICA VITE ESTERNA DN150 PN10/16
Caratteristiche
- Design bidirezionale, passaggio totale, perdita di carico minima
- Mandrino esterno ascendente, chiusura in senso orario
- Pressione di lavoro: PN 10/16
- Temperatura di lavoro: 0 °C - 180 °C
- Prodotto secondo: DIN 3352 / F4
- Dimensioni flange: UNI EN 1092-2 PN 10/16
- Scartamento tra le flange: DIN 3202-1 F4 (UNI EN 558-1 Série 14)
- Prova di pressione unitaria: UNI EN 12266-1, tasso B
- Materiale corpo e premistoppa: Ghisa Sferoidale EN-GJS-500-7 (Ductile Iron GGG50)
- Tenuta: metallo/metallo
Misure
| DN | PN | L (mm) | H (mm) | Do (mm) | Peso (kg) |
| 150 | 10/16 | 280 | 575/744 | 300 | 54,0 |
Consigli per installazione
- Utilizzare flange e guarnizioni conformi alle normative indicate
- Verificare la compatibilità dei materiali con il fluido veicolato
- Montare la valvola rispettando la direzione del flusso e assicurarsi della corretta posizione del volantino
- Effettuare serraggio progressivo dei bulloni
Raccomandazioni per la manutenzione
- Eseguire periodicamente l'ispezione delle parti soggette ad usura (guarnizioni, premistoppa)
- Lubrificare il mandrino se necessario
- In presenza di anomalie di manovra, interrompere il servizio e procedere alla revisione
Peso indicativo
54,0 kg
Codice prodotto fornitore: 9-VF504150
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
