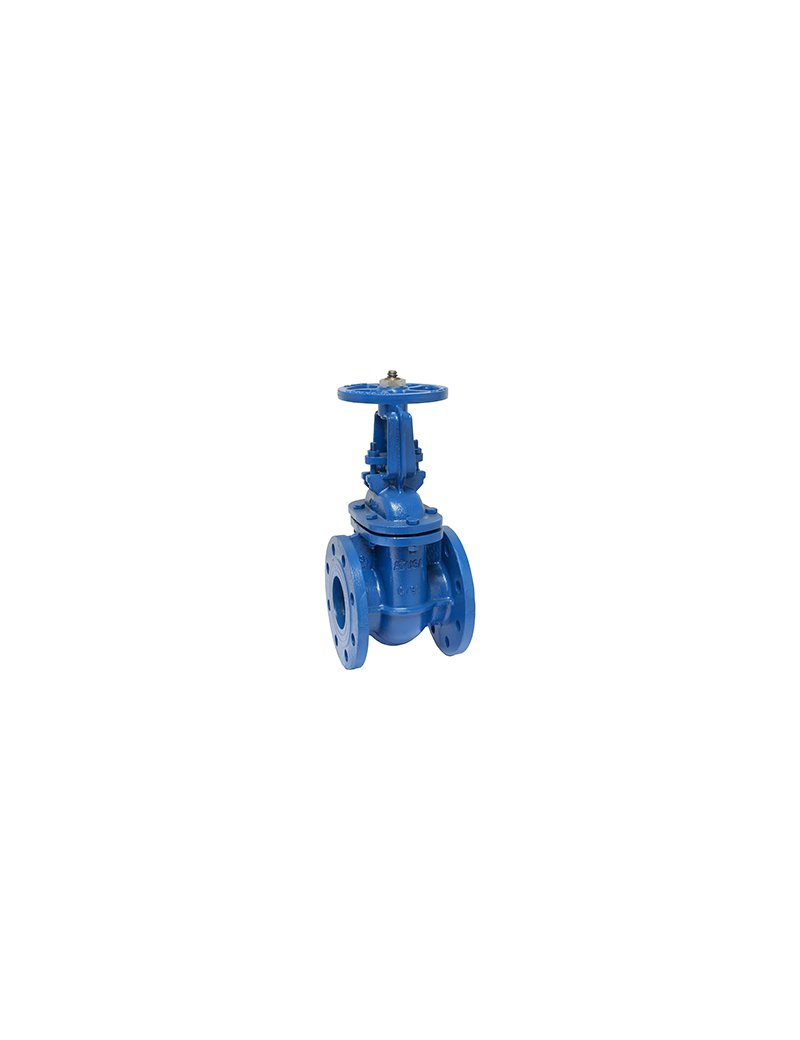

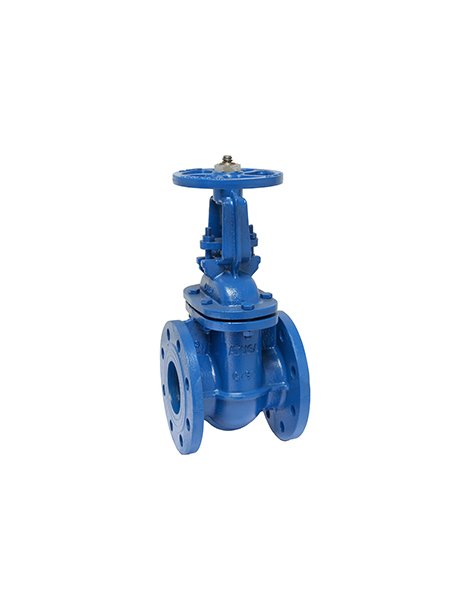

La saracinesca è progettata secondo la norma DIN 3352 / F4 ed è caratterizzata da un design bidirezionale che consente il funzionamento in entrambe le direzioni di flusso. La valvola è dotata di vite esterna ascendente (rising stem) e garantisce un passaggio totale con minima perdita di carico.
| Caratteristica | Valore |
|---|---|
| Pressione di lavoro | PN 16 |
| Temperatura di esercizio | 0 °C a 180 °C |
| Norma di progettazione | DIN 3352 / F4 |
| Tipo di chiusura | Senso orario |
| Direzione di flusso | Bidirezionale |
| Parametro | Valore (mm) |
|---|---|
| Diametro nominale (DN) | 125 |
| Lunghezza totale (L) | 200 |
| Altezza (H) | 457/598 |
| Diametro esterno (DO) | 160 |
| Pressione nominale flangia | PN 10/16 |
| Diametro flangia (D) | 250 |
| Diametro primitivo (K) | 210 |
| Numero fori - diametro | 8-ø19 |
| Spessore flangia (B) | 18 |
| Distanza tra flange | 3 mm |
La valvola è realizzata con i seguenti materiali:
La valvola rispetta i seguenti standard internazionali:
La saracinesca è progettata per il montaggio su tubazioni con flange conformi alle normative EN 1092-2. Prima dell'installazione, verificare che i valori di pressione e temperatura di esercizio siano compatibili con l'impianto. La vite esterna ascendente consente una facile identificazione dello stato di apertura/chiusura della valvola. Assicurarsi che la valvola sia installata in posizione corretta e che le flange siano serrate uniformemente secondo i parametri specificati. Il senso di chiusura è in senso orario.
Effettuare controlli periodici della tenuta metallica per verificare eventuali perdite. In caso di funzionamento irregolare, controllare che la vite esterna scorra correttamente senza blocchi. La guarnizione in grafite garantisce una tenuta duratura nel tempo. Per interventi di manutenzione, seguire le procedure indicate dalle normative di settore. Si consiglia di verificare periodicamente lo stato della flangia e dei dadi di serraggio. Non forzare la vite durante l'apertura e la chiusura per evitare danni ai componenti interni.
Peso approssimativo: 35,0 kg
