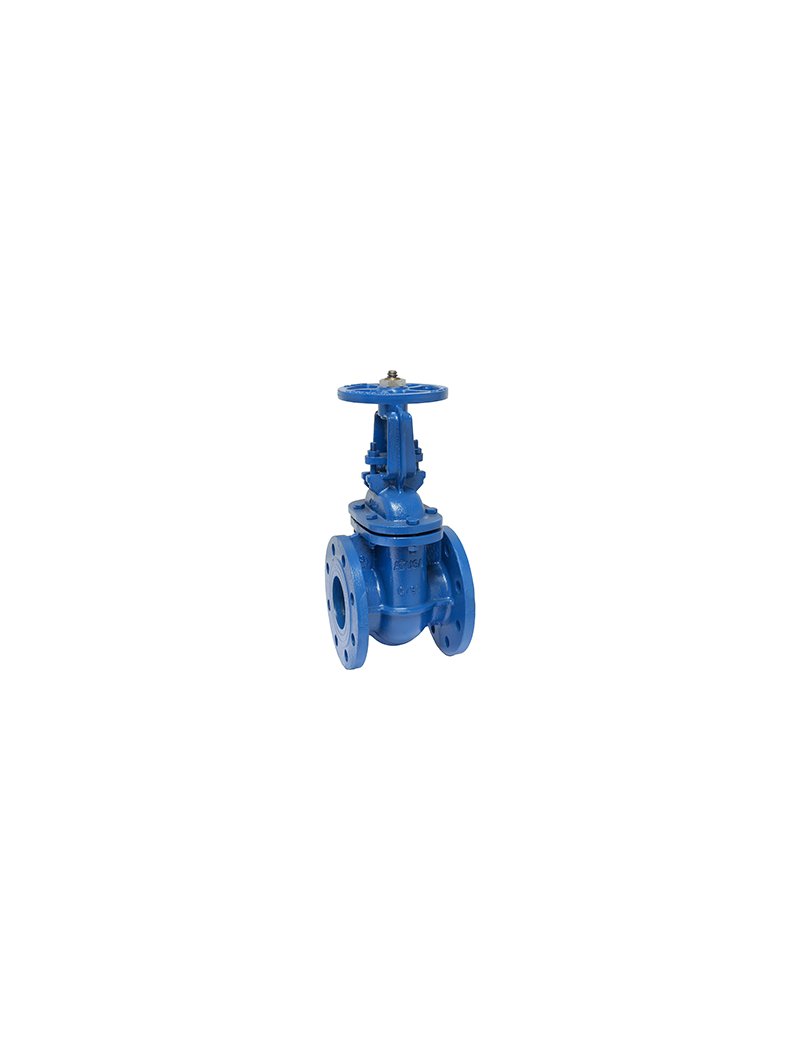

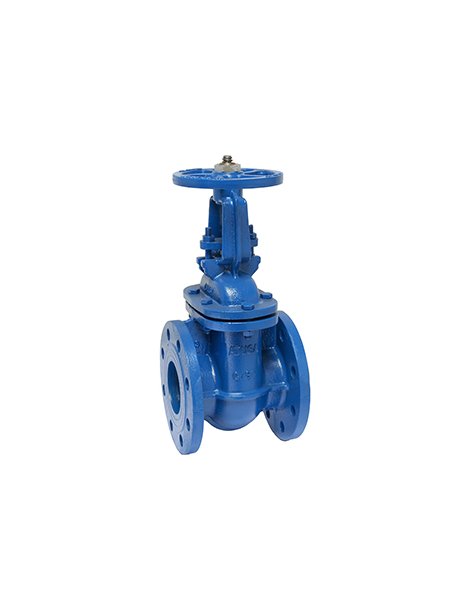

VALV.INDUSTR. FIG 504 SARAC. TENUTA METALLICA VITE ESTERNA DN100 PN10/16
Codice prodotto fornitore: 9-VF504100
Caratteristiche
- Design bidirezionale
- Pressione di lavoro: PN 10/16
- Temperatura di esercizio: da 0 °C a 180 °C
- Mandrino esterno ascendente
- Chiusura in senso orario
- Passaggio totale, perdita di carico minima
- Realizzazione secondo: DIN 3352 / F4
- Dimensioni flange: UNI EN 1092-2 PN 10/16
- Scartamento tra le flange: DIN 3202-1 F4 (UNI EN 558-1 Serie 14)
- Prova di pressione unitaria: UNI EN 12266-1, tasso B
Misure
- Diametro nominale (DN): 100 mm
- Attacco: flangiato UNI EN 1092-2 PN10/16
Consigli per installazione
- L'installazione deve essere effettuata da personale qualificato secondo le normative vigenti e le buone pratiche impiantistiche.
- Verificare la compatibilità tra i materiali della valvola e il fluido di esercizio.
- Assicurarsi che le superfici delle flange siano pulite e che i bulloni siano serrati uniformemente.
- Installare la valvola in posizione tale da poter accedere agevolmente alle operazioni di apertura e chiusura.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici di tenuta sui punti di connessione e sulla chiusura.
- Mantenere pulita la superficie esterna e verificare assenza di corrosione.
- Lubrificare il mandrino secondo necessità e secondo le indicazioni tecniche.
- Eseguire manutenzione ordinaria in base all’intensità di utilizzo e alle condizioni di esercizio.
Peso indicativo
Circa 22 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
