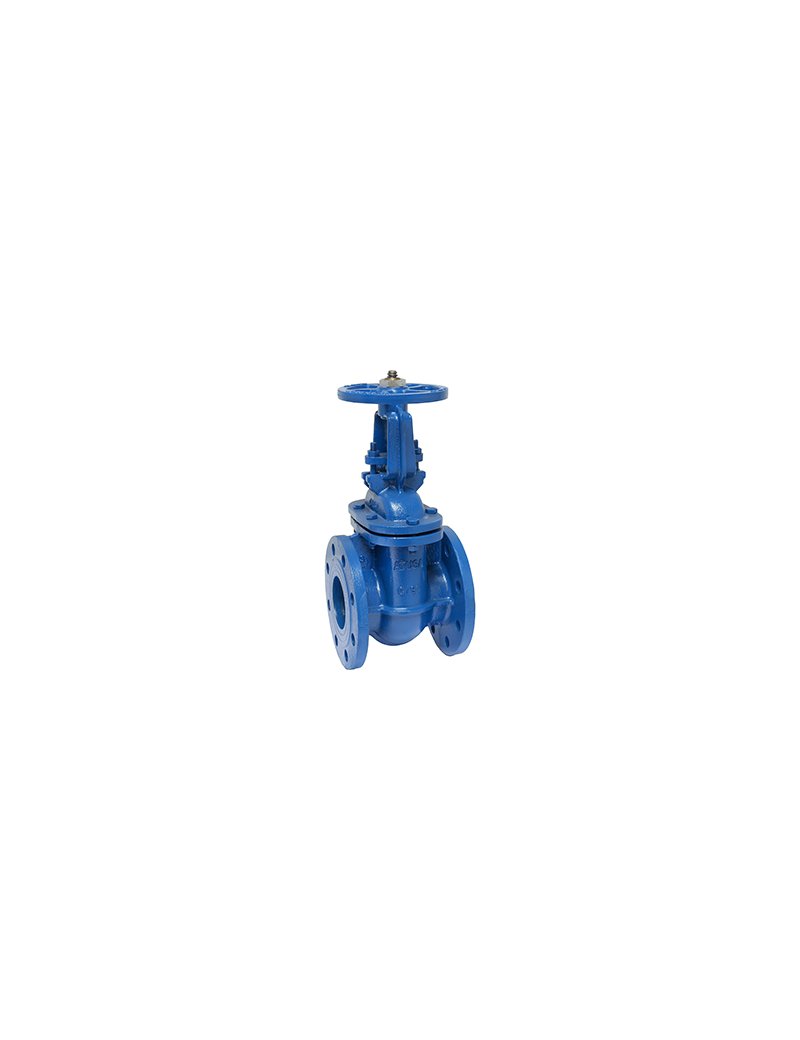

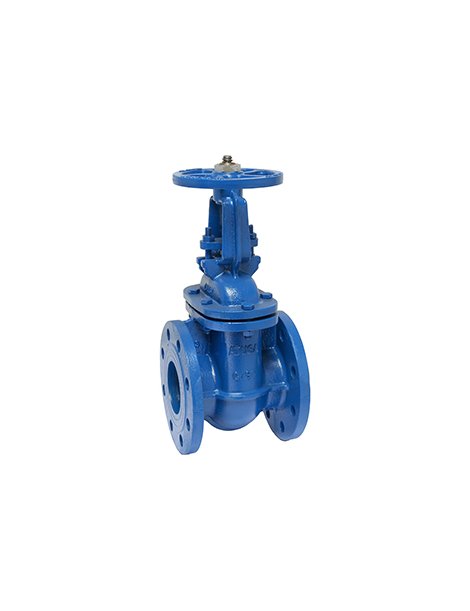

VALV.INDUSTR. FIG 504 SARAC. TENUTA METALLICA VITE ESTERNA DN80 PN10/16
Caratteristiche
- Design bidirezionale.
- Pressione di lavoro: PN10/16.
- Temperatura di lavoro: 0 °C ÷ 180 °C.
- Passaggio totale, perdita di carico minima.
- Chiusura in senso orario.
- Mandrino esterno ascendente.
- Prodotto conforme a DIN 3352/F4.
- Dimensioni flange: EN 1092-2 PN 10/16.
- Prova pressione: EN 12266-1, tasso B.
Misure
| DN | 80 |
| Lunghezza (L) | 180 mm |
| Altezza (H) | 331/424 mm |
| Diametro flangia (DO) | 200 mm |
| PN | 10/16 |
| Diametro cerchio fori (K) | 160 mm |
| Numero/diametro fori (n-d) | 8-ø19 mm |
| Spessore flangia (B) | 17 mm |
Consigli per installazione
- Verificare la pulizia delle tubazioni prima dell’installazione.
- Installare la valvola rispettando il senso del flusso indicato e mantenendo accessibile il volantino per le manovre.
- Assicurarsi che le flange combacino perfettamente e utilizzare guarnizioni idonee.
- Stringere i bulloni delle flange a croce per una distribuzione uniforme del carico.
Raccomandazioni per la manutenzione
- Eseguire ispezioni periodiche per verificare l’assenza di perdite e il corretto funzionamento di apertura/chiusura.
- Lubrificare periodicamente il mandrino per mantenere agevole la manovra.
- In caso di funzionamento in ambienti polverosi o aggressivi prevedere una protezione aggiuntiva del volantino e del meccanismo di comando.
Peso indicativo
20,0 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
