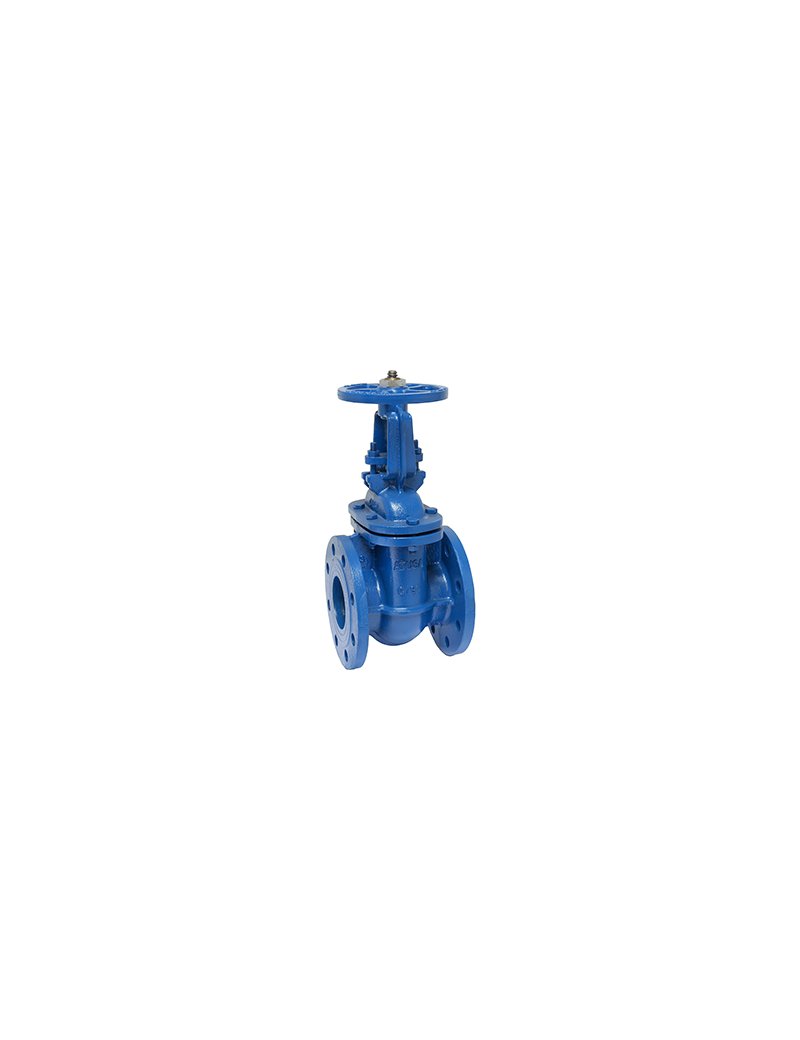

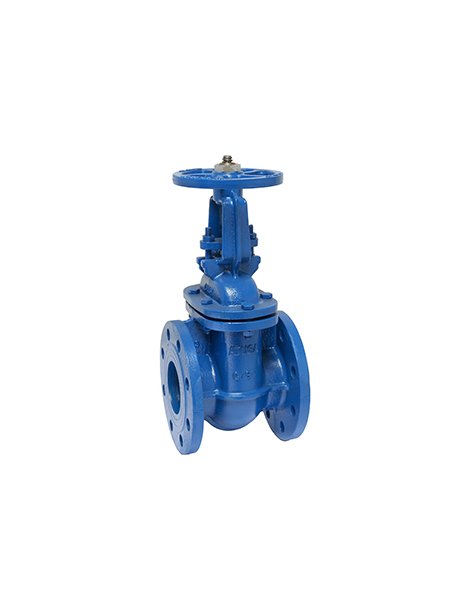

VALV.INDUSTR. FIG 504 SARAC. TENUTA METALLICA VITE ESTERNA DN65 PN10/16
Caratteristiche
Design bidirezionaleSistema di chiusura a saracinesca con tenuta metallicaMandrino esterno ascendente (vite esterna)Passaggio totale, perdita di carico minimaChiusura in senso orarioCorpo e cuneo in ghisa sferoidale EN-GJS-500-7Sede corpo in acciaio inox AISI 304Guarnizione corpo in grafitePremistoppa in ghisa sferoidale EN-GJS-500-7Dado in acciaio al carbonioProva di pressione unitaria EN 12266-1, grado BProdotto secondo DIN 3352 / F4Dimensioni flangia UNI EN 1092-2 PN10/16
Misure
| DN | 65 |
| PN | 10/16 |
| L (lunghezza) | 170 mm |
| H (altezza) | 294/371 mm |
| DO | 160 mm |
| D | 185 mm |
| K | 145 mm |
| n - d | 4 x Ø19 mm |
| B | 16 mm |
Consigli per installazione
Verificare la compatibilità delle flange secondo UNI EN 1092-2 PN10/16.Installare la valvola in posizione facilmente accessibile per eventuali manutenzioni.Assicurarsi che la direzione del flusso sia consentita in entrambe le direzioni (design bidirezionale).Effettuare serraggi graduali per evitare stress anomali su flange e guarnizioni.
Raccomandazioni per la manutenzione
Ispezionare periodicamente lo stato della tenuta metallica e delle guarnizioni.Lubrificare il mandrino esterno ascendente secondo le indicazioni operative.Controllare eventuali segni di corrosione e usura sulle superfici di corpo, sede e cuneo.Sostituire le guarnizioni in grafite in caso di perdita di tenuta.Effettuare le prove di pressione secondo EN 12266-1 ad intervalli regolari.
Peso indicativo
15,0 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
